Eksisterende pumpe - Sirkulasjon

Fabrikat ABS, Scanpump, Vadstena
Betegnelse VM 57/2150/2158 PN10
Byggelengde 320 mm
Spenning 3x400 V
Pumpehusgjenge/flens DN 50 PN10

Erstatningspumpe - Elektronisk Erstatningsskjema

Betegnelse IP-E 40/150-3/2
Artikkelnummer 2158818
NFR-nummer 900 31 96
MEI ≥ 0.4
IE 4
Byggelengde 320 mm
Spenning 3x400 V
Pumpehusgjenge/flens DN 40 PN10
Merkestrøm 0,65-8,40 A
Nominell effekt P2 3 kW
Medietemperatur -20 - +120 °C

Merknader

Obs! Ombygging av rør.

Produktinformasjon

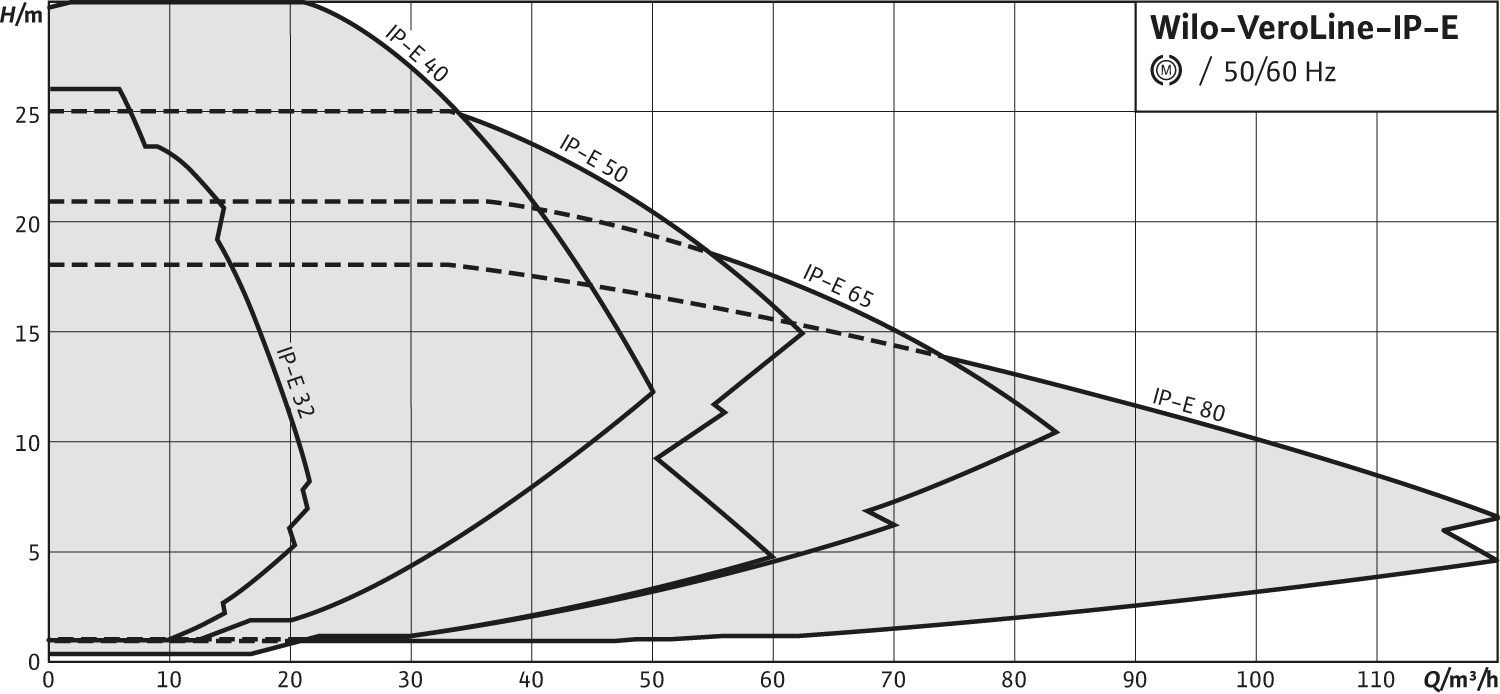

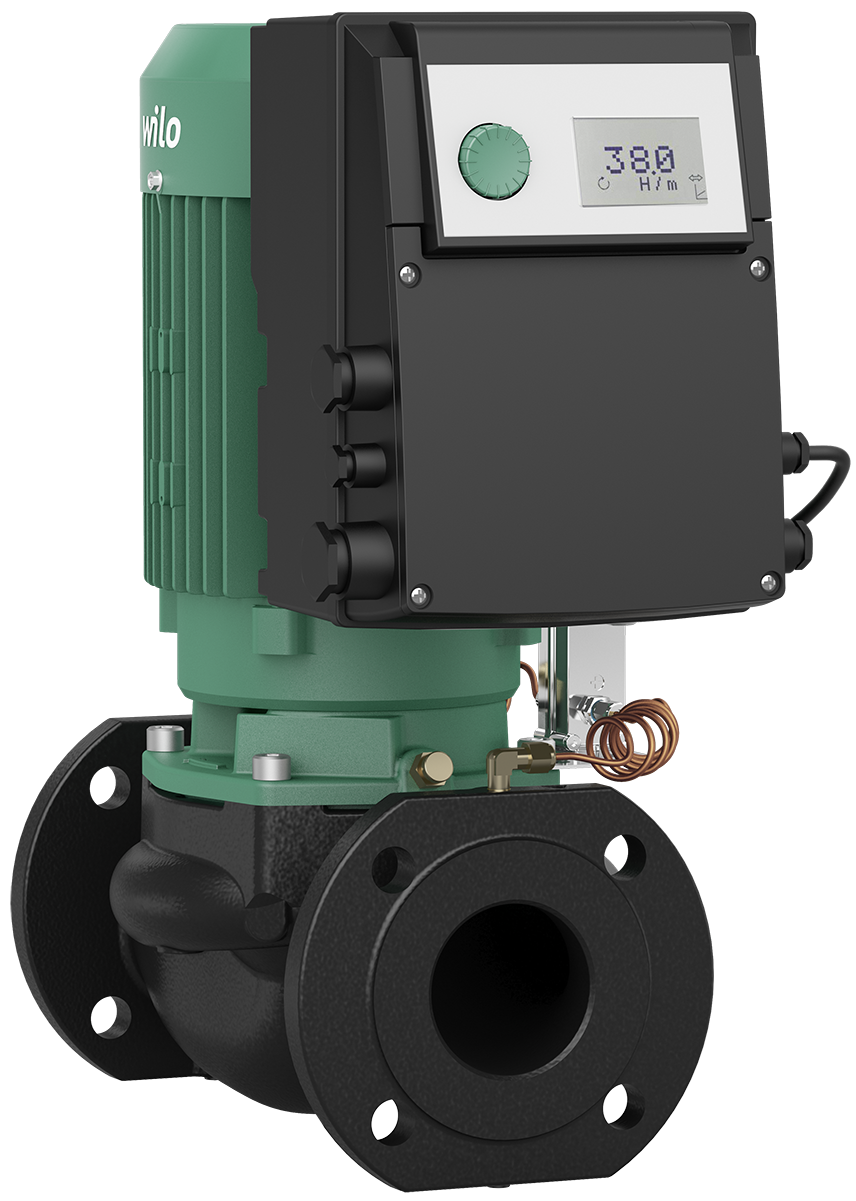

IP-E 40/150-3/2

IP-E 40/150-3/2
Artikkelnummer: 2158818
NFR-nummer: 9003196

Spesielle egenskaper / produktfordeler
  • Energibesparelse på grund af integreret elektronisk ydelsestilpasning
  • Ekstra interfaces til buskommunikation ved hjælp af indstikbare IF-moduler
  • Enkel betjening ved hjælp af grøn-knap-teknologi og display
  • Integreret dobbeltpumpestyring
  • Integreret fuldt motorværn (koldlederføler) med udløsningselektronik
Konstruksjon
Elektronisk styret tørløberenkeltpumpe i inline-konstruktion med flangeforbindelse og automatisk ydelsestilpasning.

Bruk
Pumpning af opvarmningsvand (iht. VDI 2035), koldt vand og vand-glykol-blandinger uden slibende partikler i opvarmnings-, koldtvands- og kølesystemer.

Utrustning/funksjon
Driftstyper
  • Δp-c for konstant differenstryk
  • Δp-v for variabelt differenstryk
  • PID-kontrol
  • Reguleringsdrift (n=konstant)
Manuelt betjeningsniveau
  • Grøn knap og display
Manuelle funktioner
  • Indstilling af nominel værdi for differenstryk
  • Indstilling af hastighed (manuel driftstype)
  • Indstilling af driftstype
  • Indstilling pumpe TIL/FRA
  • Konfiguration af alle driftsparametre
  • Fejlkvittering

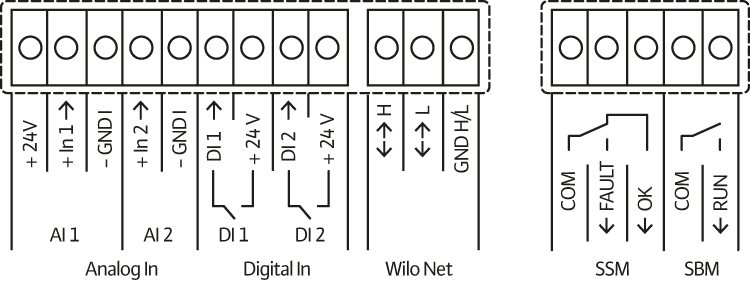

Eksterne styringsfunktioner
  • Styreindgang "prioritet OFF"
  • Styreindgang "eksternt pumpeskift" (virker kun ved dobbeltpumpedrift)
  • Analogindgang 0 – 10 V, 0 – 20 mA til reguleringsdrift (DDC) og fjernstyring af nominel værdi
  • Analogindgang 2 – 10 V, 4 – 20 mA til reguleringsdrift (DDC) og fjernstyring af nominel værdi
  • Analogindgang 0 – 10 V til trykfølerens fakt. værdi-signal
  • Analogindgang 2 – 10 V, 0 – 20 mA, 4 – 20 mA til trykfølerens fakt. værdi-signal
Signal- og displayfunktioner
  • Kombinationsfejlsignal SSM
  • Kombinationsdriftsignal SBM
Dataudveksling
  • Infrarødt interface til trådløs datakommunikation med IR-monitor/IR-stick
  • Stikplads til Wilo IF-moduler (Modbus, BACnet, CAN, PLR, LON) til forbindelse til bygningsautomatiseringen
Sikringsfunktioner
  • Fuldt motorværn med integreret udløsningselektronik
  • Adgangsspærre
Dobbeltpumpestyring (dobbeltpumpe eller 2x enkeltpumpe)
  • Hoved-/reservedrift (automatisk fejlomskift)
  • Hoved-/reservedrift, pumpeskift efter 24 timer
  • Paralleldrift
  • Paralleldrift (effektivitetsoptimeret spidsbelastnings-til- og -frakobling)
Leveringsomfang
  • Pumpe
  • Monterings- og driftsvejledning
Tekniske spesifikasjoner
  • Tilladt temperaturområde -20 °C til +120 °C
  • Nettilslutning
  • 3~400 V ±10 %, 50 Hz
  • 3~380 V -5 % +10 %, 60 Hz
  • Kapslingsklasse IP55
  • Nominel diameter DN 32 til DN 80
  • Maks. driftstryk 10 bar (specialversion: 16 bar)
Materialer
  • Pumpehus og lanterne: EN-GJL-250
  • Pumpehjul: PPO-GF30
  • Aksel: 1.4021
  • Akseltætning: AQEGG, andre akseltætninger på forespørgsel
Beskrivelse/konstruksjon
Et-trins lavtrykscentrifugalpumpe i inline-konstruktion med:
  • Akseltætning
  • flangeforbindelse
  • drev med integreret elektronisk hastighedsregulering
Drypplate 380x400 typ 1.1
Artikkelnummer: 2835379
NFR-nummer: 9006656
Drypplate for avrenning av kondensvann
  • Produsert av rustfritt stål, SS2333
  • Påloddet bøssning (G 3/4” innv.) i messing, beregnet for tilslutning av dreneringsrør
  • Monteres mellom konsoll / fotplate og søyle
Søyle type 1
Artikkelnummer: 2835497
NFR-nummer:
Søyler beregnet for våte og tørre sirkulasjonspumper i In-line utførelse
  • Plasseres på plant underlag og fylles med betong før montering av konsoll eller fotplate
  • Produsert av rustfritt stål, EN403
  • Leveres komplett med bolter (rustfritt stål) for feste av konsoll eller fotplate
Wilo anbefaler at pumper med en vekt som overstiger 40 kg monteres med konsoll eller fotplate på søyle.
Viberasjonsdempere liten
Artikkelnummer: 2835505
NFR-nummer:
Viberasjonsdempere plasseres under søylen, en i hvert hjørne
  • Laget av gummi
  • Leveres som sett, med fire stykker i pose
Motflenssett DN 40, PN 10
Artikkelnummer: 2105579
NFR-nummer: 9006635
Motflenser (sveis) leveres komlett i sett med bolter, muttere og flenspakninger.

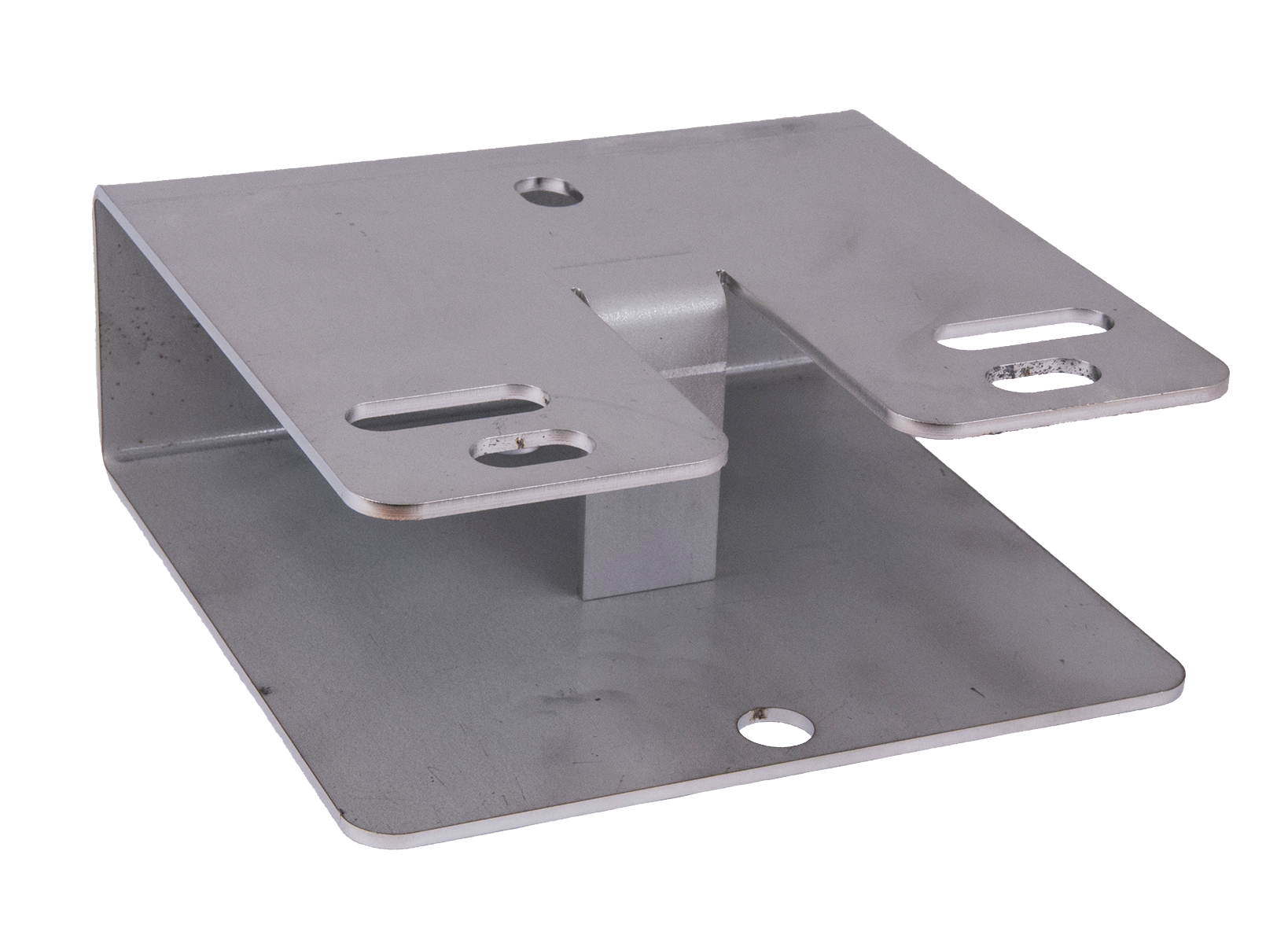

Fotplate type 1
Artikkelnummer: 2835386
NFR-nummer: 9006627
Fotplater for montering på søyle eller vegg
  • Fotplaten skruves fast i pumpehusføtter (på undersiden av pumpehus)
  • Bolter av rustfritt stål kan leveres på forespørsel
  • Produsert i rustfritt stål (SS 2333)
  • Merket med eget artikkelnummer
Wilo anbefaler at pumper med en vekt som overstiger 40 kg, monteres med fotplate på søyle.

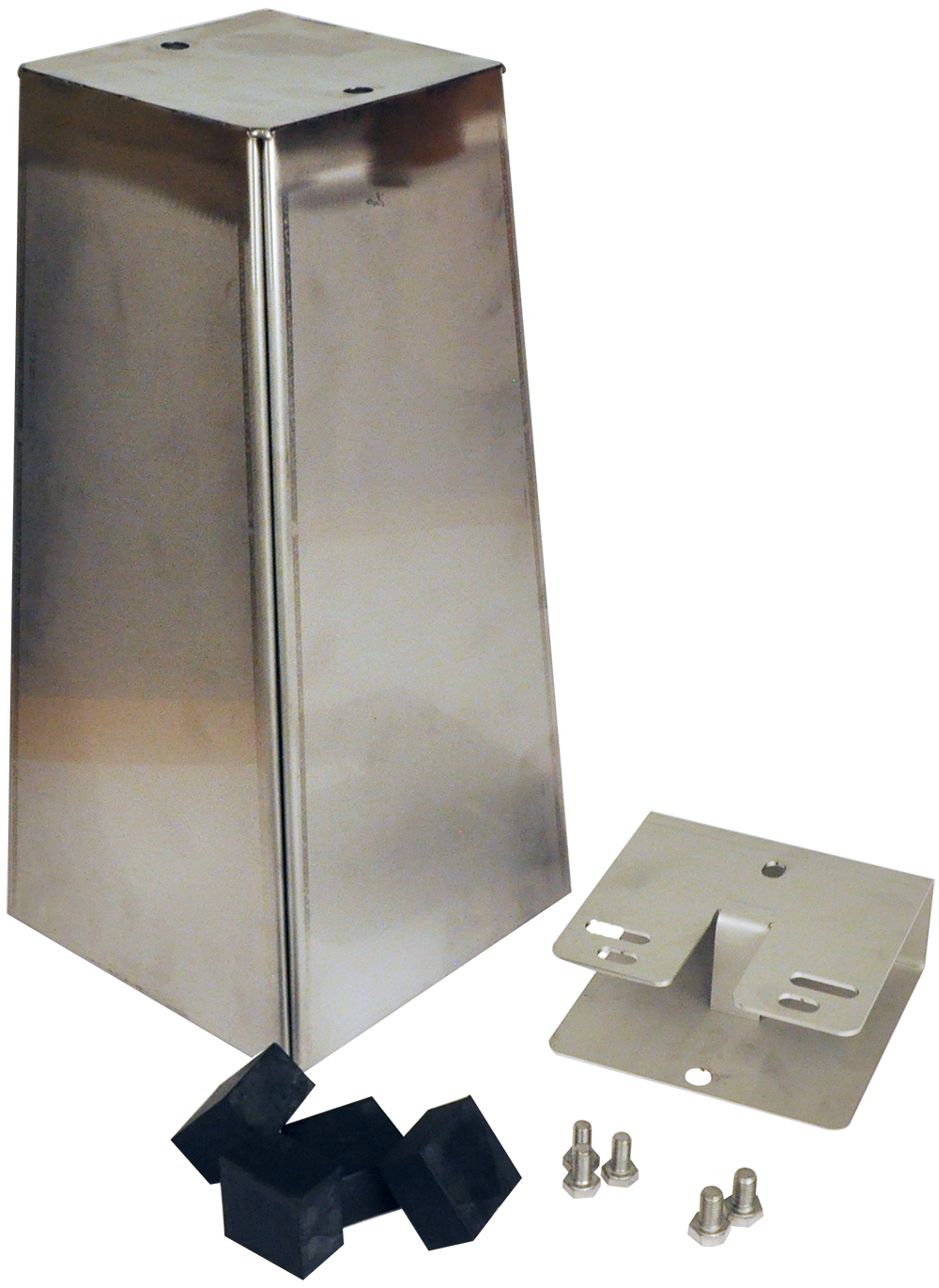

Søylepakke - fotplate 1
Artikkelnummer: 2835797
NFR-nummer: 9006741
Monteringspakke - fotplate 1
Komplett montasjepakke for pumper laget for montasje med fotplate.
  • Inneholder søyle, fotplate, vibrasjonsdempere, 2 bolter M12x20 og 3 bolter M10x20
Wilo anbefaler at pumper med en vekt som overstiger 40 kg monteres med fotplate på søyle.
Flange gasket DN 40 PN6/10
Artikkelnummer: 2150949
NFR-nummer:

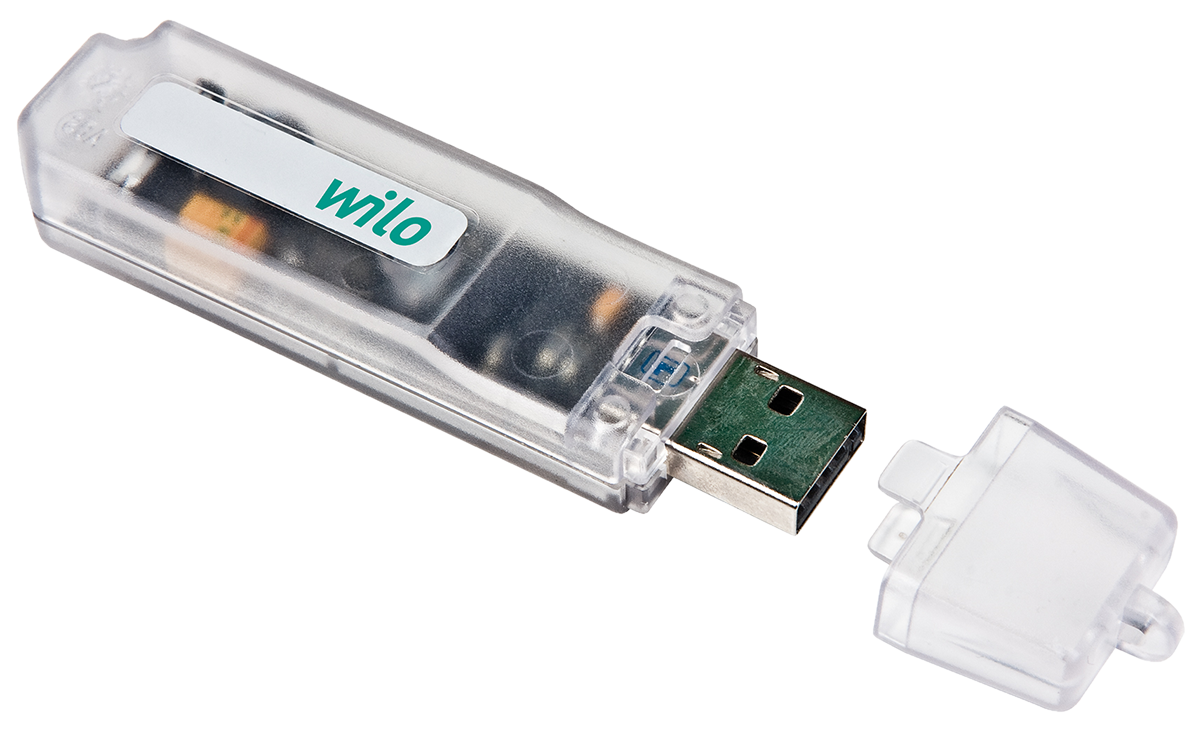

IR-stick
Artikkelnummer: 2109467
NFR-nummer:

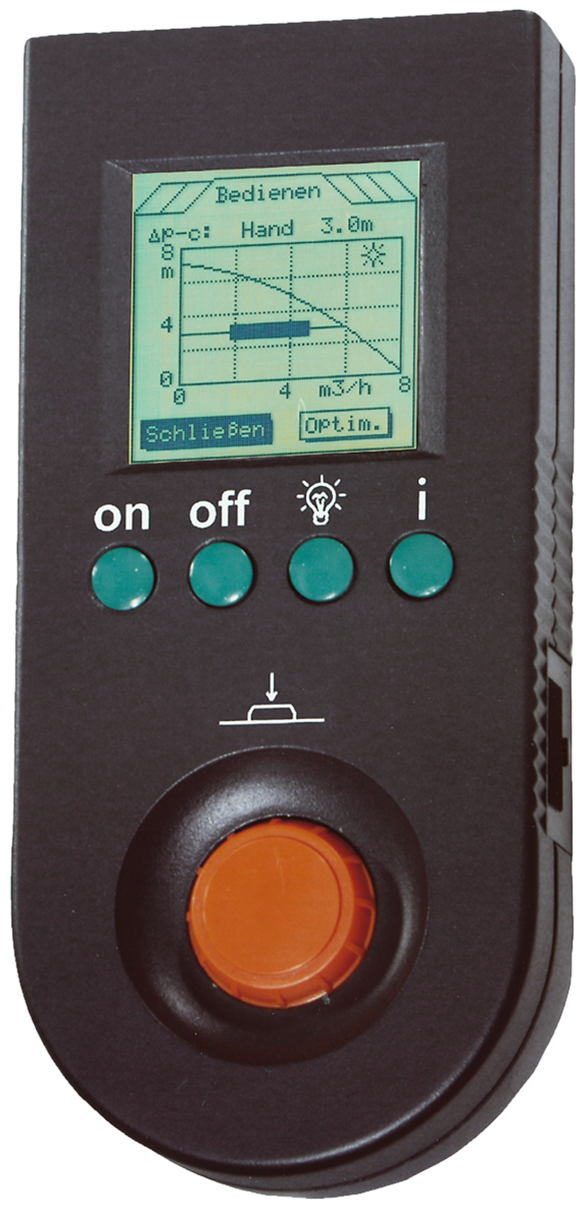

IR-MODUL (FJERNKONTROLL)
Artikkelnummer: 2017390
NFR-nummer: 9003497
IF-MODUL IP-E/GIGA BACNET
Artikkelnummer: 2097811
NFR-nummer: 9004518
IF-modul CANopen
Artikkelnummer: 2085044
NFR-nummer: 9004516

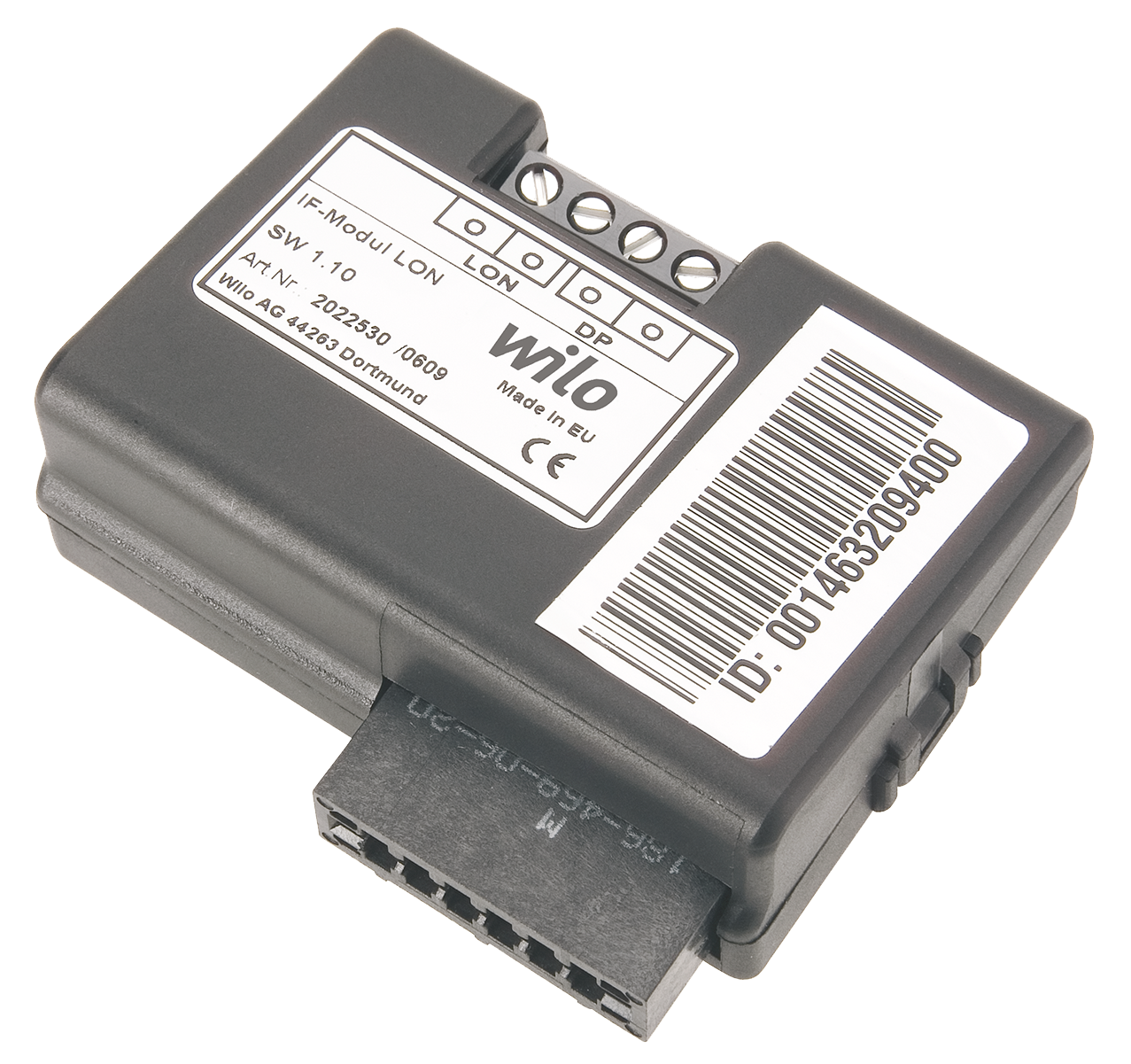

IF-MODUL LON
Artikkelnummer: 2022530
NFR-nummer: 9004517
IF-MODUL MODBUS IL-E/IP-E
Artikkelnummer: 2097809
NFR-nummer: 9004519

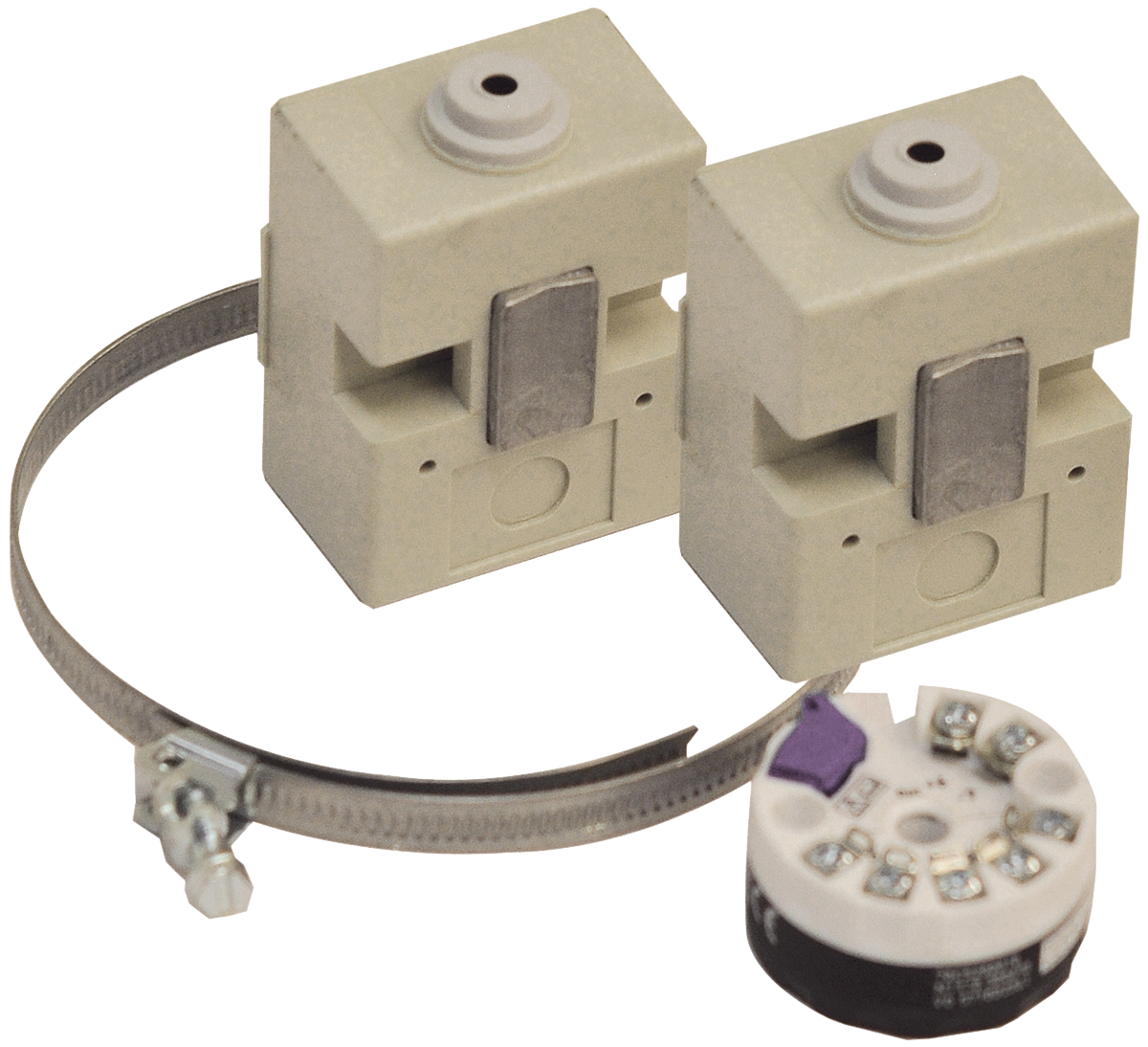

Wilo-Difftemp/anl
Artikkelnummer: 2835545
NFR-nummer:

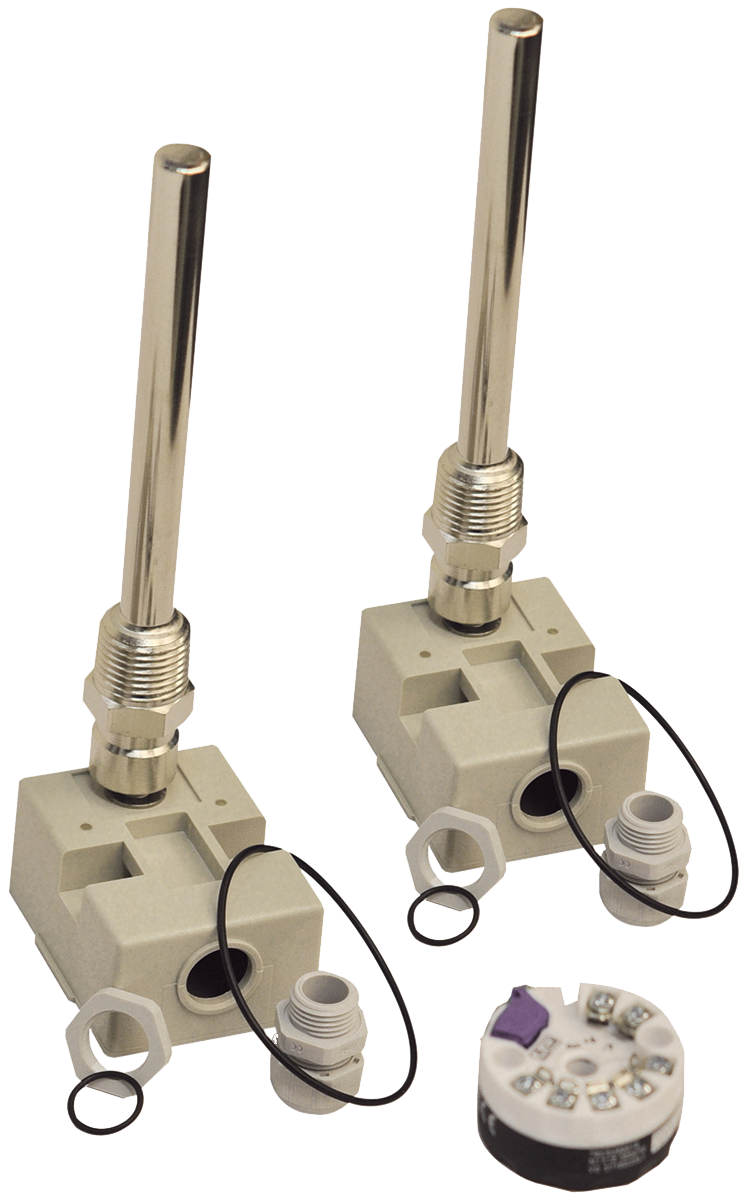

Wilo-Difftemp/dyk
Artikkelnummer: 2835546
NFR-nummer:

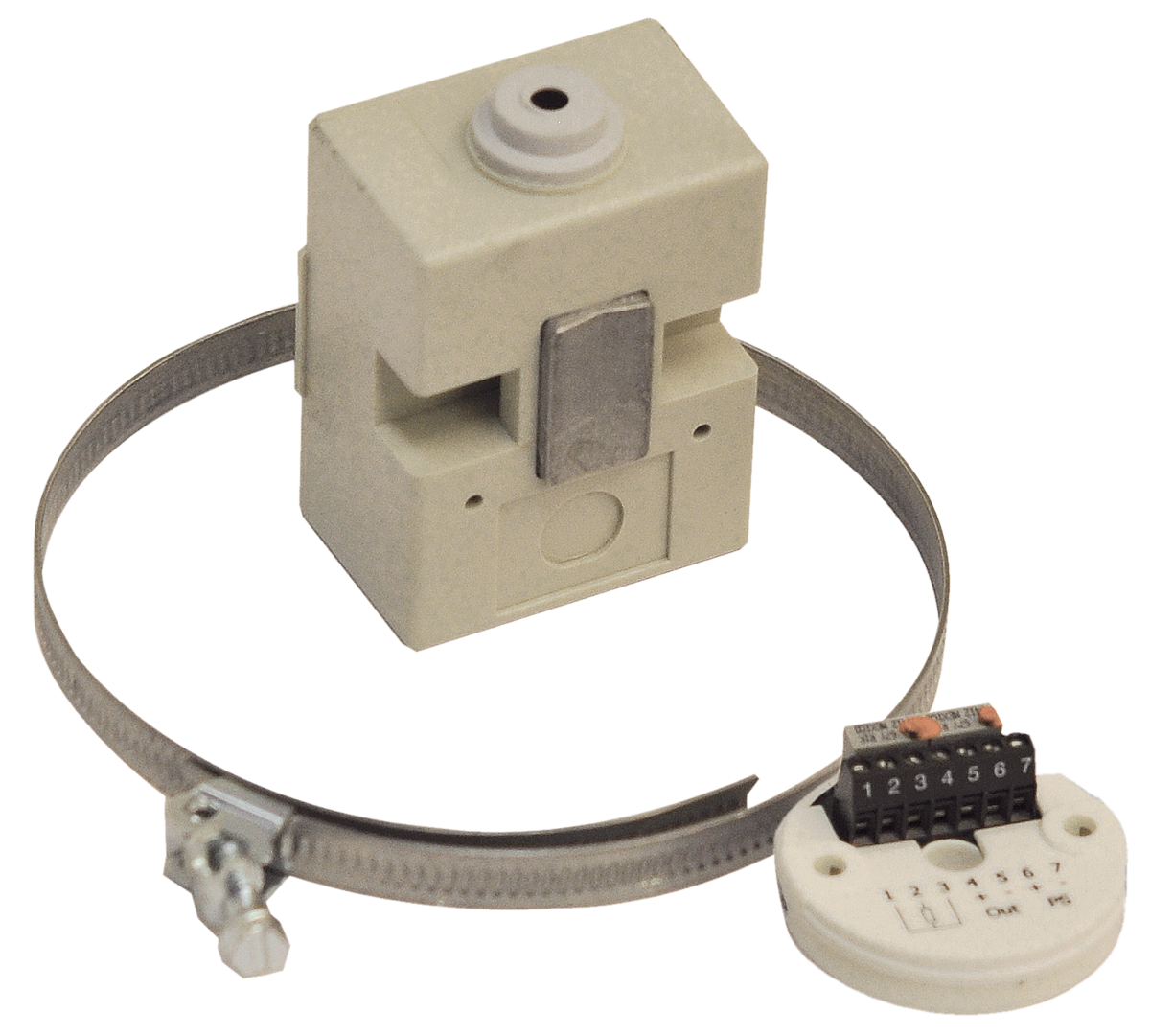

Wilo-Temp/anl
Artikkelnummer: 2835543
NFR-nummer:

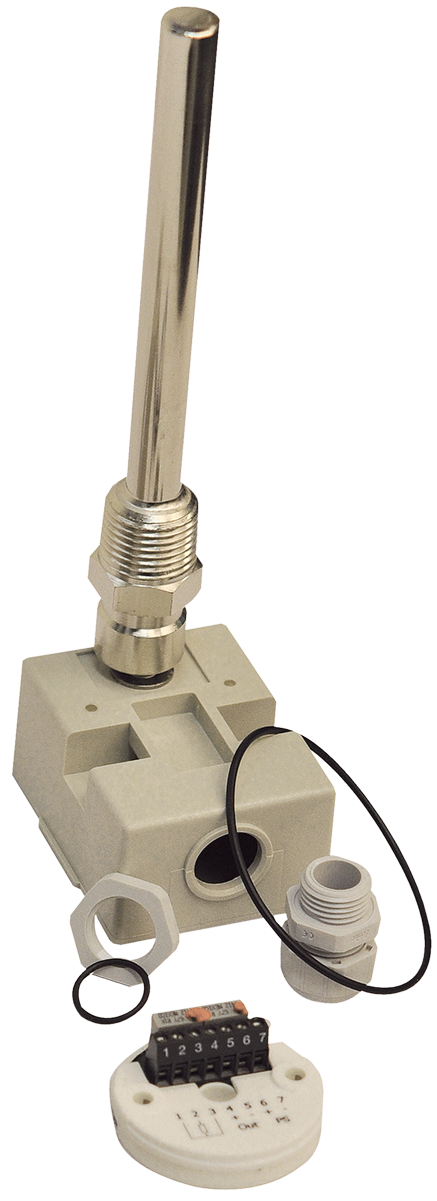

Wilo-Temp/dyk
Artikkelnummer: 2835544
NFR-nummer:

Erstatningspumpe - Uregulert Erstatningsskjema

Betegnelse IPL 40/150-3/2
Artikkelnummer 2121203
NFR-nummer 900 32 34
MEI ≥ 0.4
IE 3
Byggelengde 320 mm
Spenning 3x400 V
Pumpehusgjenge/flens DN 40 PN10
Merkestrøm 5,80 A
Nominell effekt P2 3 kW
Medietemperatur -20 - +120 °C

Merknader

Obs! Ombygging av rør.

Produktinformasjon

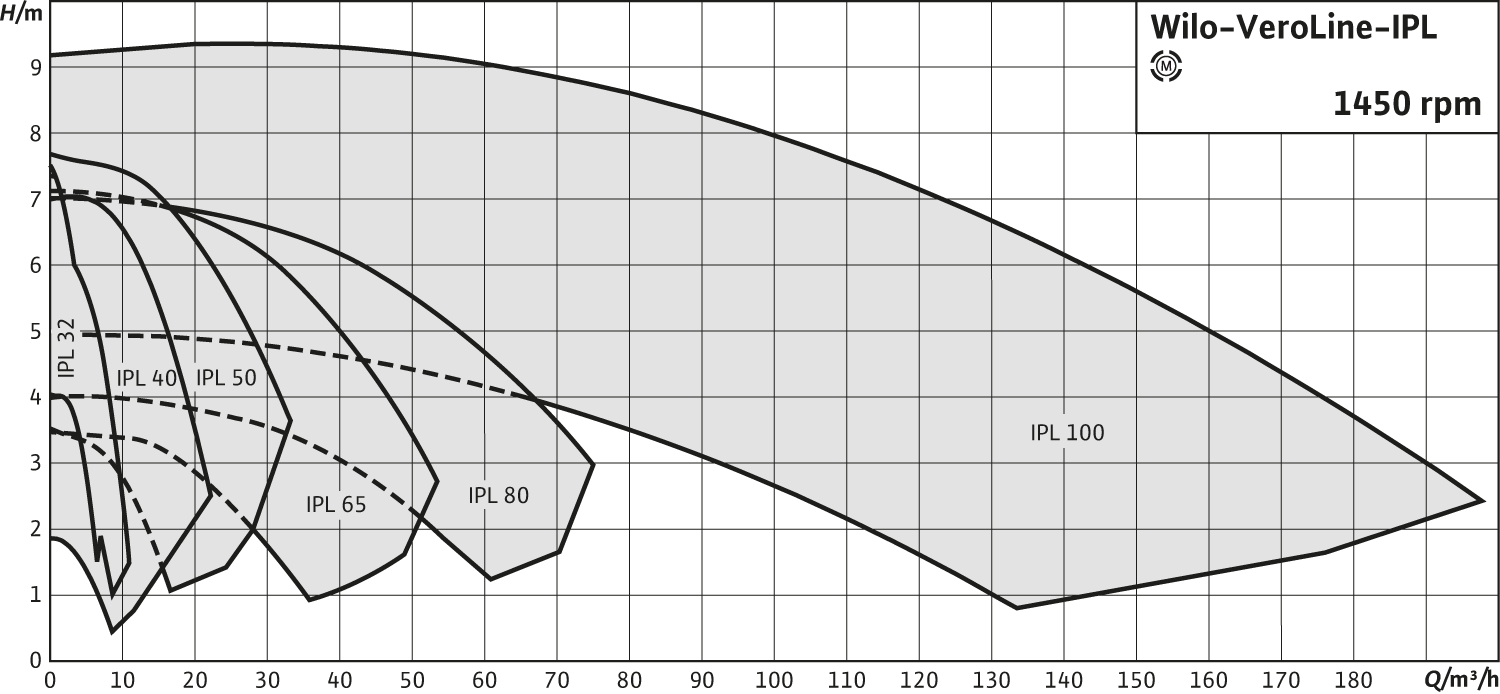

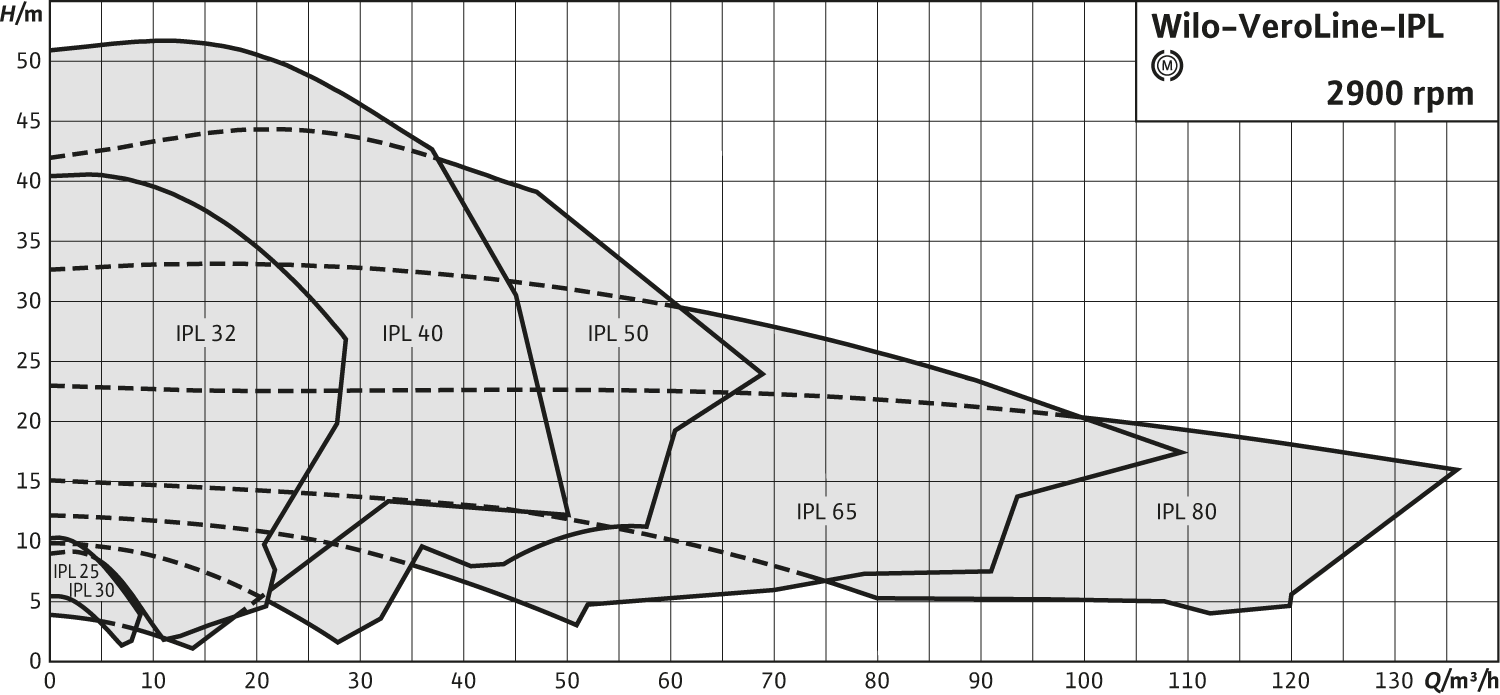

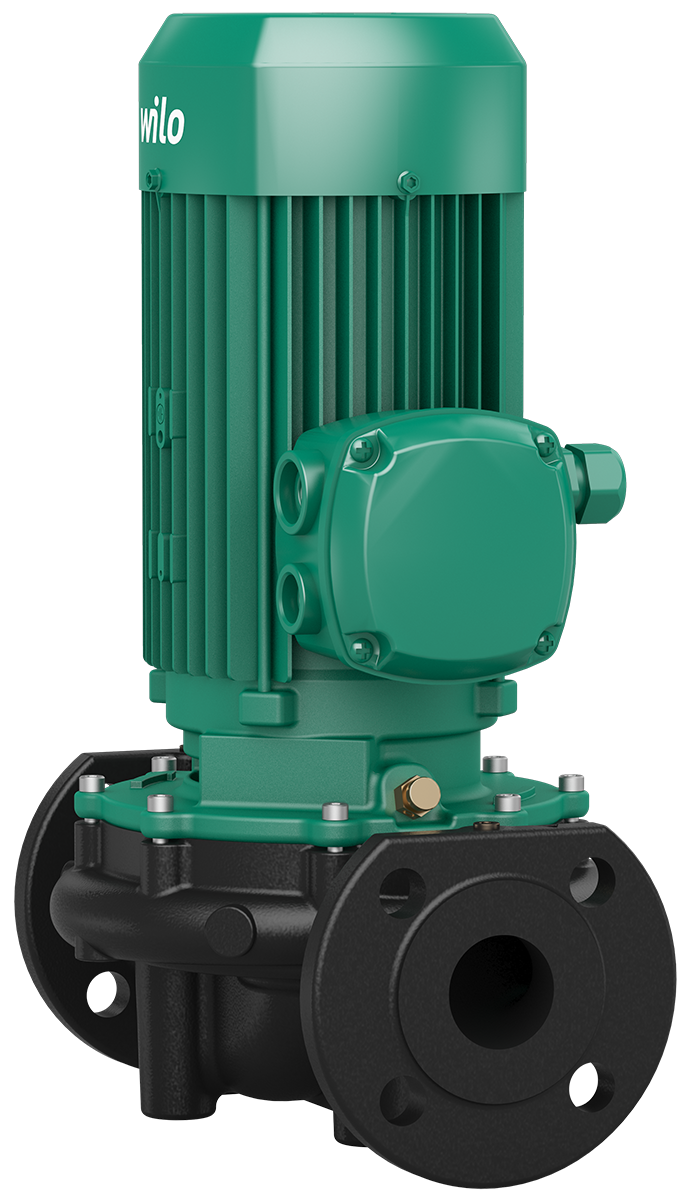

IPL 40/150-3/2

IPL 40/150-3/2
Artikkelnummer: 2121203
NFR-nummer: 9003234

Spesielle egenskaper / produktfordeler
  • Høj korrosionsbeskyttelse på grund af katodisk elektroforetisk lakering
  • Seriemæssige kondensatudløbsboringer i motorhusene og lanternerne
  • Version serie: Motor med udelt aksel
  • Version N: Standardmotor V1 med stikaksel i rustfrit stål
  • Tovejs akseltætning (kraft-skyllet)
Konstruksjon
Tørløberpumpe i inline-konstruktion med skruet forbindelse eller flangeforbindelse.

Bruk
Pumpning af opvarmningsvand (iht. VDI 2035), koldt vand og vand-glykol-blandinger uden slibende partikler i opvarmnings-, koldtvands- og kølesystemer.

Leveringsomfang
  • Pumpe
  • Monterings- og driftsvejledning
Tekniske spesifikasjoner
  • Tilladt temperaturområde -20 °C til +120 °C
  • Nettilslutning 3~400 V, 50 Hz (andre på forespørgsel)
  • Kapslingsklasse IP55
  • Nominel diameter Rp 1 til DN 100
  • Maks. driftstryk 10 bar (specialversion: 16 bar)
Materialer
  • Pumpehus og lanterne: EN-GJL-250
  • Pumpehjul: PPO-glasfiberforstærket/EN-GJL-200 (afhængigt af pumpetype)
  • Aksel: 1.4021
  • Akseltætning: AQEGG, andre akseltætninger på forespørgsel
Beskrivelse/konstruksjon
Et-trins lavtrykscentrifugalpumpe i inline-konstruktion med:
  • Akseltætning
  • Flangeforbindelse med trykmålingsforbindelse R 1/8
  • Motor med udelt aksel
Drypplate 380x400 typ 1.1
Artikkelnummer: 2835379
NFR-nummer: 9006656
Drypplate for avrenning av kondensvann
  • Produsert av rustfritt stål, SS2333
  • Påloddet bøssning (G 3/4” innv.) i messing, beregnet for tilslutning av dreneringsrør
  • Monteres mellom konsoll / fotplate og søyle
Søyle type 1
Artikkelnummer: 2835497
NFR-nummer:
Søyler beregnet for våte og tørre sirkulasjonspumper i In-line utførelse
  • Plasseres på plant underlag og fylles med betong før montering av konsoll eller fotplate
  • Produsert av rustfritt stål, EN403
  • Leveres komplett med bolter (rustfritt stål) for feste av konsoll eller fotplate
Wilo anbefaler at pumper med en vekt som overstiger 40 kg monteres med konsoll eller fotplate på søyle.
Viberasjonsdempere liten
Artikkelnummer: 2835505
NFR-nummer:
Viberasjonsdempere plasseres under søylen, en i hvert hjørne
  • Laget av gummi
  • Leveres som sett, med fire stykker i pose
Motflenssett DN 40, PN 10
Artikkelnummer: 2105579
NFR-nummer: 9006635
Motflenser (sveis) leveres komlett i sett med bolter, muttere og flenspakninger.
Fotplate type 1
Artikkelnummer: 2835386
NFR-nummer: 9006627
Fotplater for montering på søyle eller vegg
  • Fotplaten skruves fast i pumpehusføtter (på undersiden av pumpehus)
  • Bolter av rustfritt stål kan leveres på forespørsel
  • Produsert i rustfritt stål (SS 2333)
  • Merket med eget artikkelnummer
Wilo anbefaler at pumper med en vekt som overstiger 40 kg, monteres med fotplate på søyle.

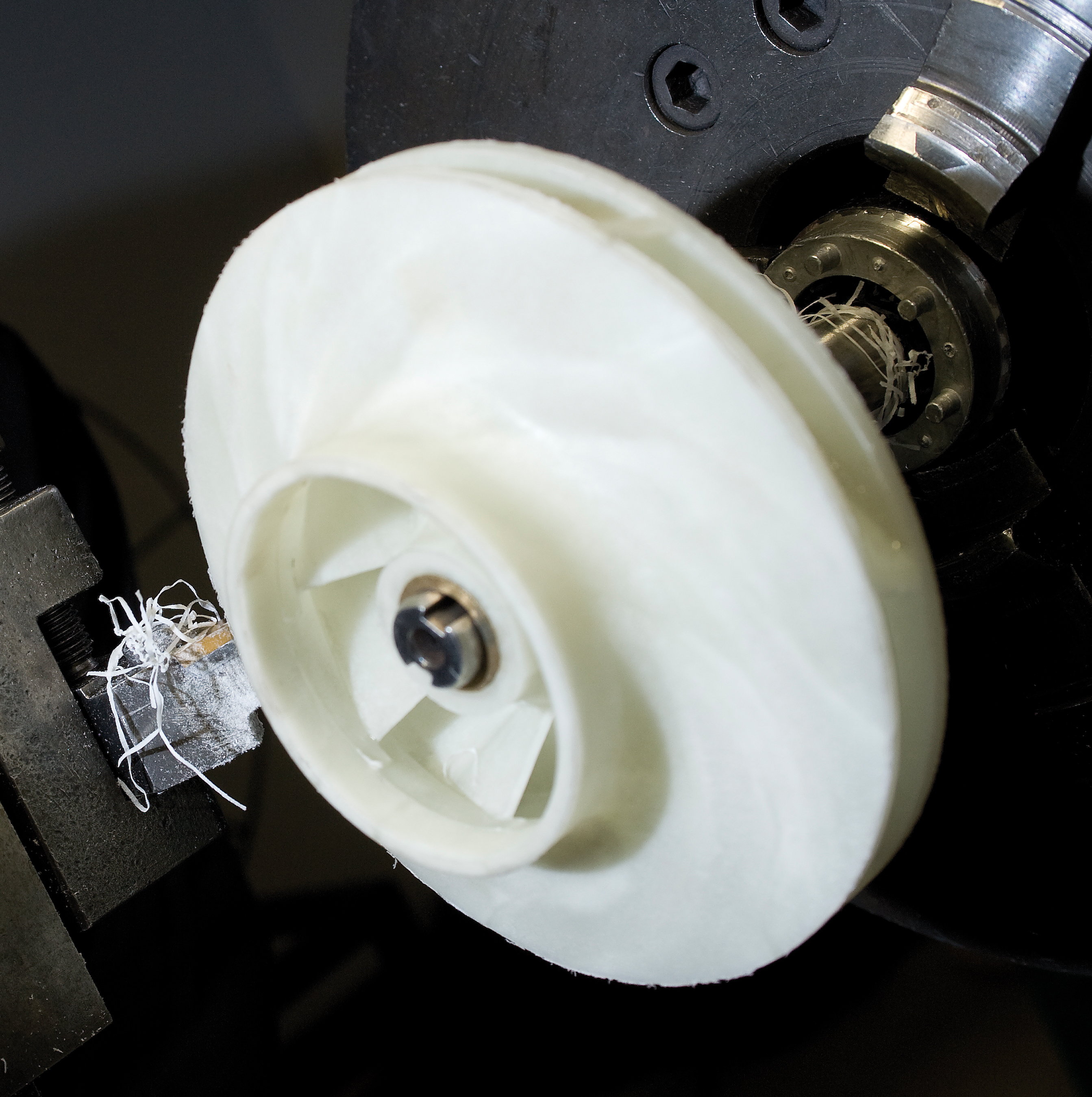

Nedsv av p-hjul t.o.m 4 kW
Artikkelnummer: 2835488
NFR-nummer:
Borring pumpeflens t.o.m DN100
Artikkelnummer: 2835368
NFR-nummer:
Søylepakke - fotplate 1
Artikkelnummer: 2835797
NFR-nummer: 9006741
Monteringspakke - fotplate 1
Komplett montasjepakke for pumper laget for montasje med fotplate.
  • Inneholder søyle, fotplate, vibrasjonsdempere, 2 bolter M12x20 og 3 bolter M10x20
Wilo anbefaler at pumper med en vekt som overstiger 40 kg monteres med fotplate på søyle.
Flange gasket DN 40 PN6/10
Artikkelnummer: 2150949
NFR-nummer:

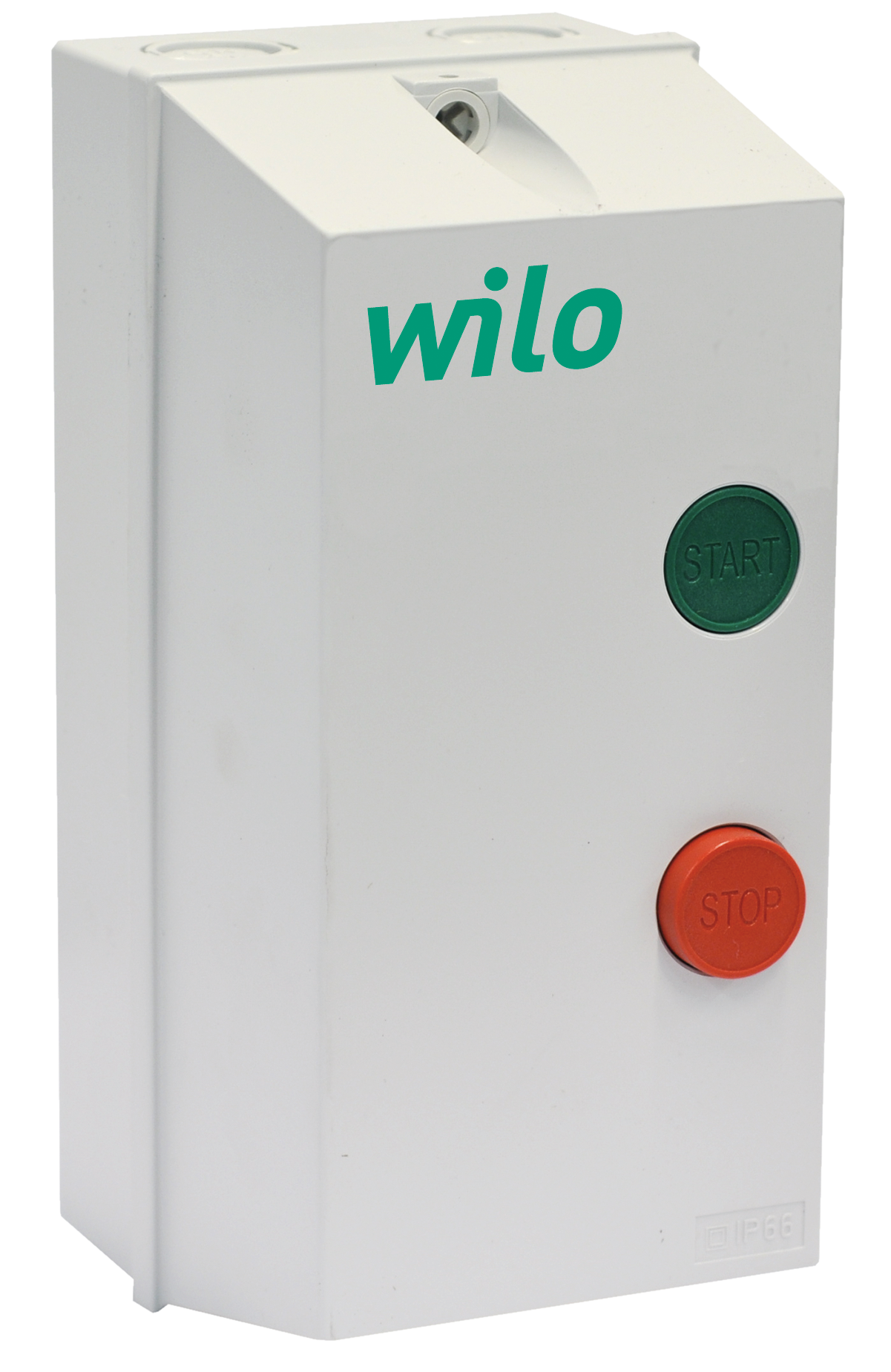

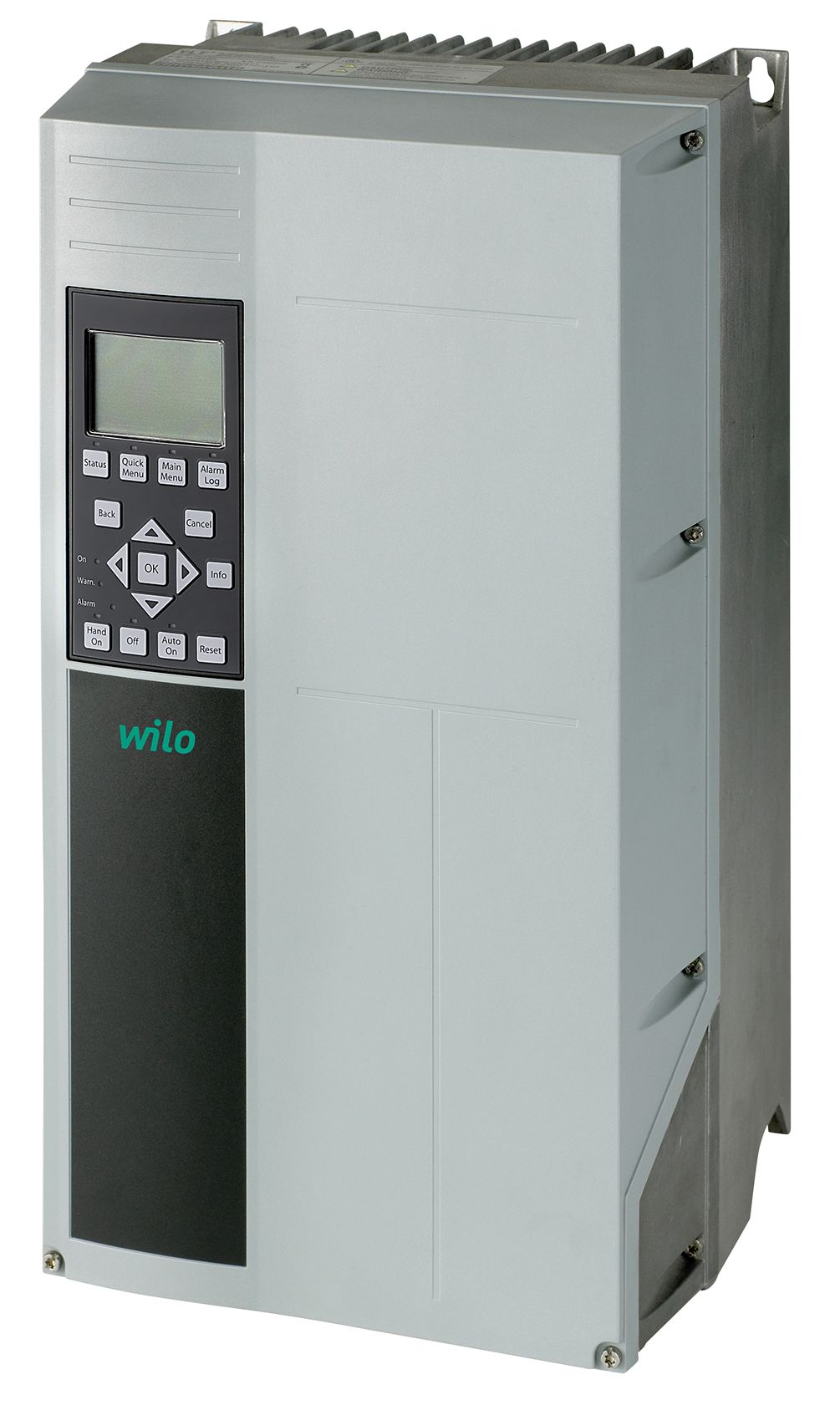

Motorskap KMS 3,2-16,0 A
Artikkelnummer: 2835153
NFR-nummer:
Motorskap KMS 1,0-5,0 A
Artikkelnummer: 2835149
NFR-nummer: 9003473

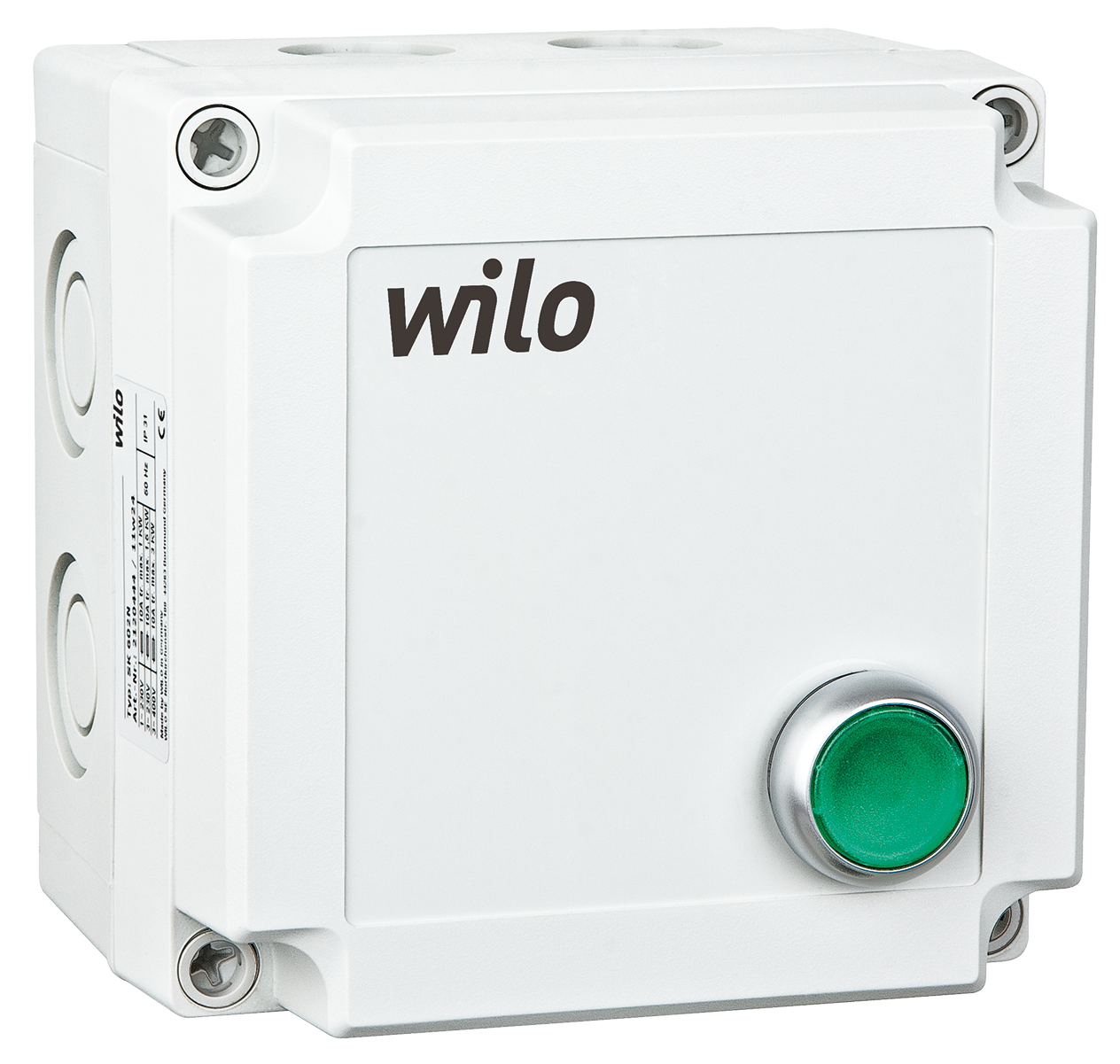

Styreskap SK 602N
Artikkelnummer: 2120444
NFR-nummer:

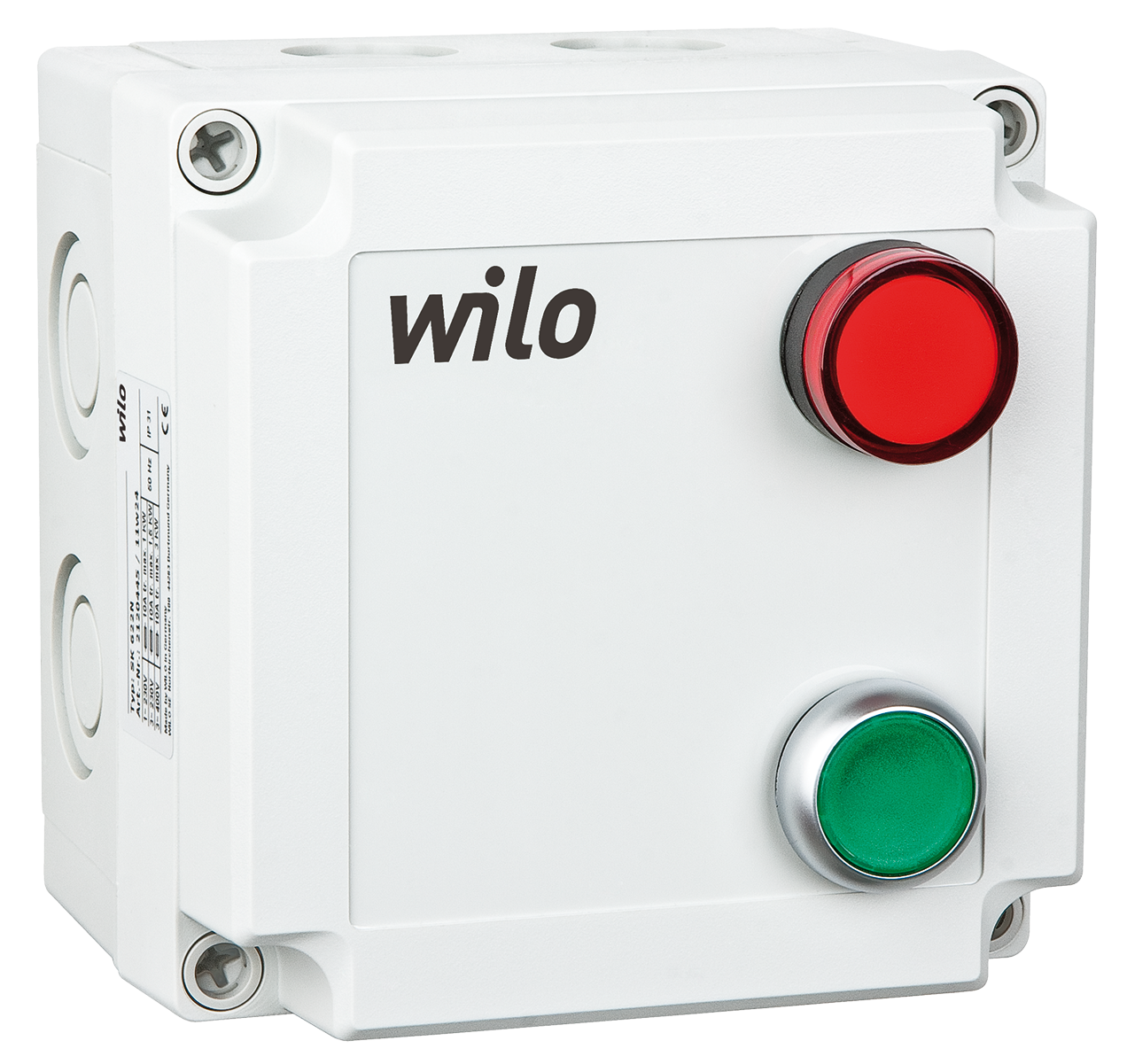

Styreskap SK 622N
Artikkelnummer: 2120445
NFR-nummer:
