Eksisterende pumpe - Drenering og avløp

Fabrikat ABS, Scanpump, Vadstena
Betegnelse Piranha S12/2W 3-fas
Spenning 3x400 V
Pumpehusgjenge/flens DN 32

Erstatningspumpe Erstatningsskjema

Betegnelse Rexa CUT GI03.26 3~
Artikkelnummer 6069868
NFR-nummer 900 87 55
Spenning 3x400 V
Pumpehusgjenge/flens DN 32/40 (G 32 inv.)
Merkestrøm 3,6 A
Nominell effekt P2 1.5 kW
Medietemperatur +3 - +40 °C

Utbytningsdeler

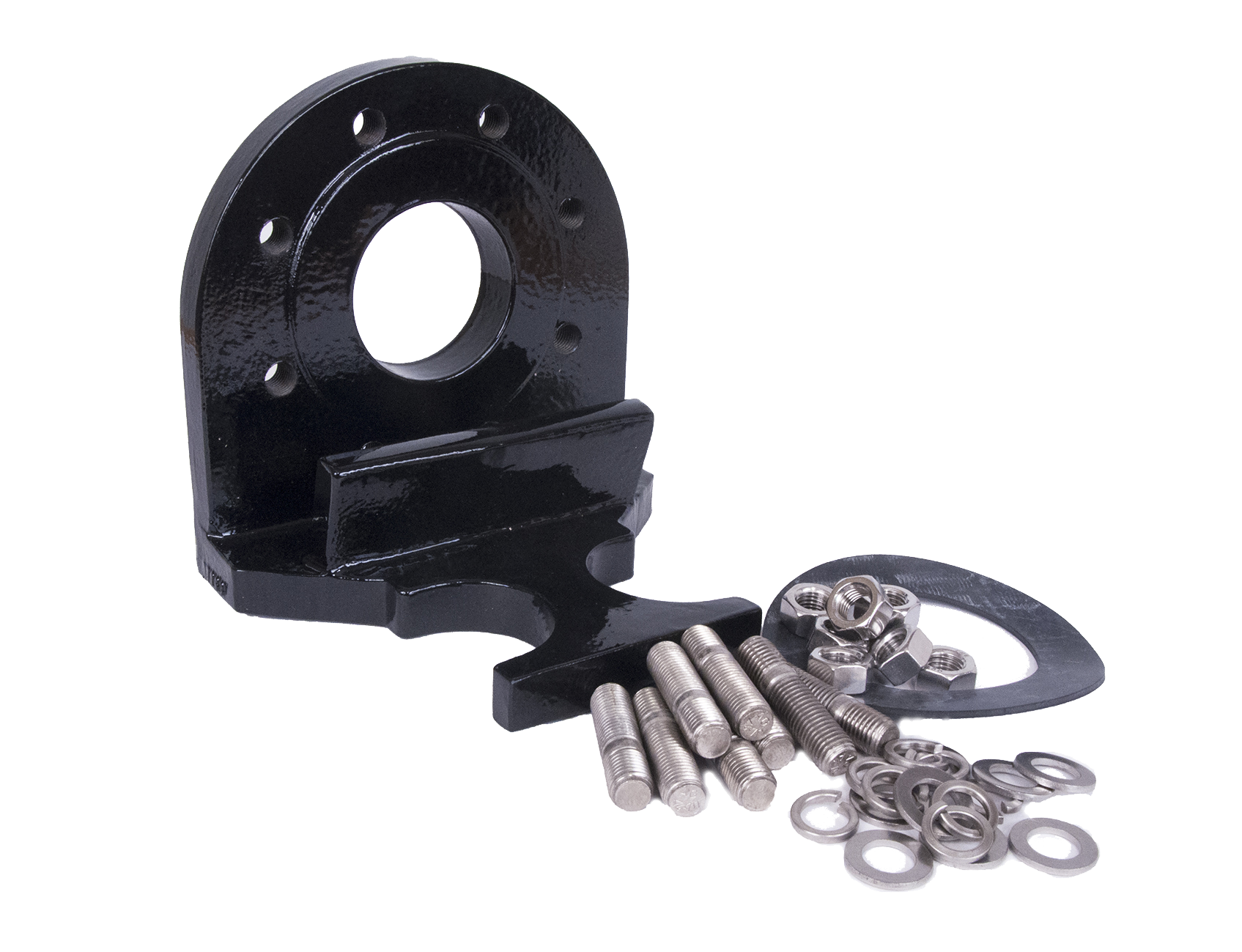

Exchange kit Rexa-Piraya
Artikkelnummer 2835073
Antall 1

Merknader

Eventuell justering av installasjon, byttepumpe har ikke samme tilkoblingsdimensjon.

Produktinformasjon

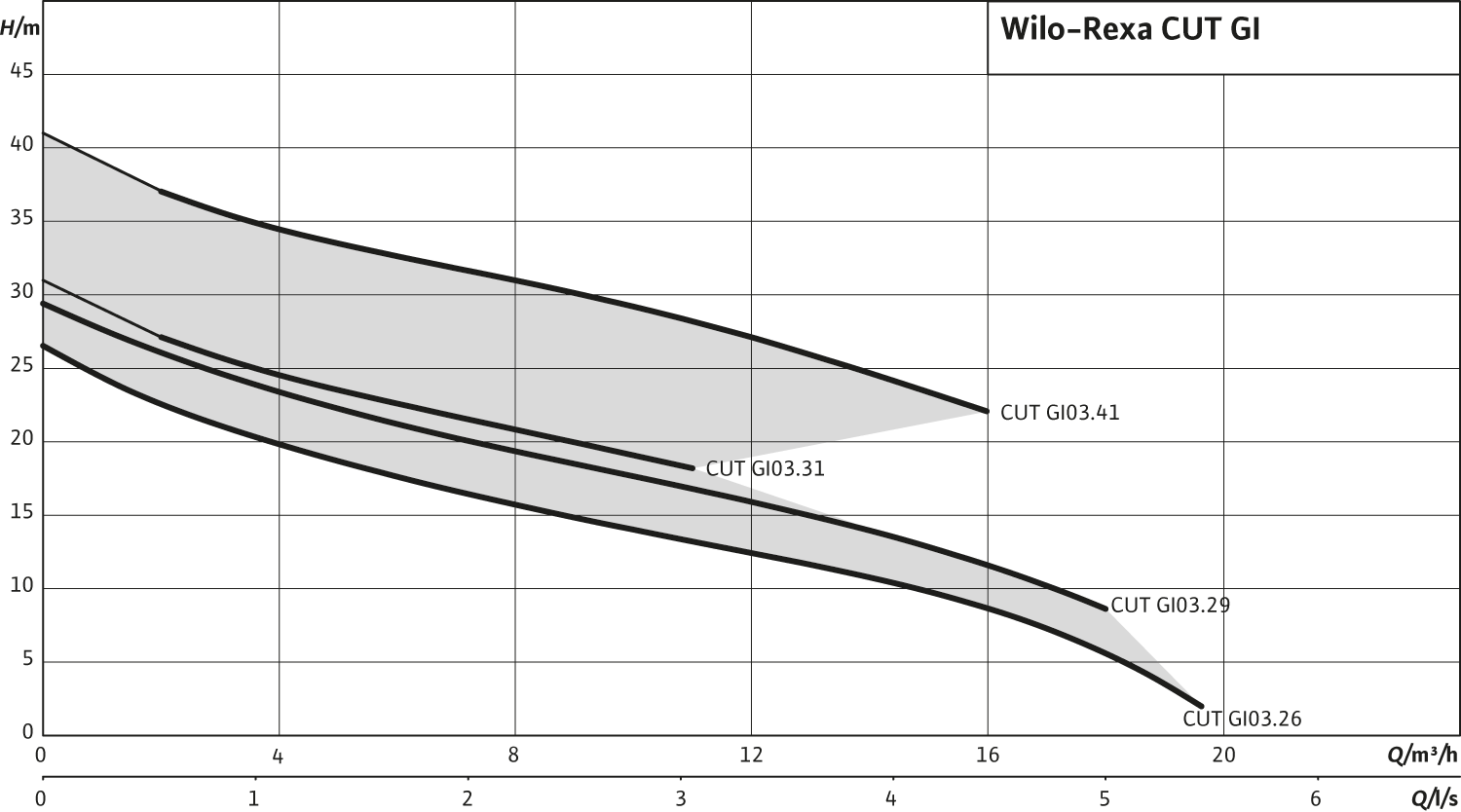

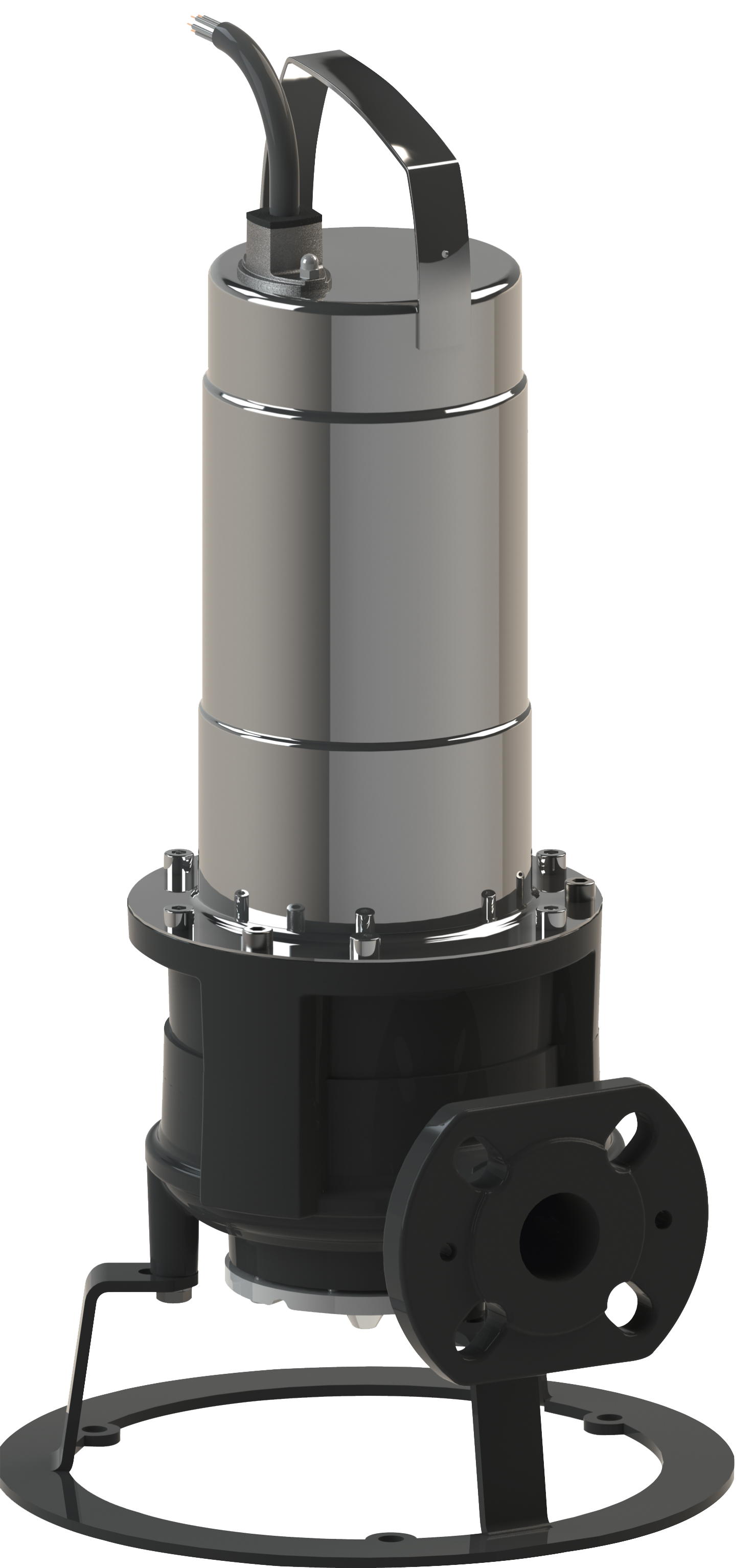

Rexa CUT GI03.26 3~

Rexa CUT GI03.26 3~
Artikkelnummer: 6069868
NFR-nummer: 9008755

Spesielle egenskaper / produktfordeler
  • Ekstra pålitelig takket være ATEX-godkjenning og langsvanntett kabelinnføring (CUT GE...)
  • Topp driftssikkerhet takket være sfærisk konstruert skjæreverk med trekkende kutt
  • Lang levetid takket være en høyverdig motortetning med to uavhengige mekaniske tetninger og stavelektrode for pakningsromovervåking (ekstrautstyr)
Konstruksjon
Nedsenkbar motorpumpe for avløp med skjæreverk til periodisk drift og permanent drift for stasjonær og transportabel nedsenkbar installasjon.

Bruk
Transport av:
  • Avløpsvann med fekalier iht. DIN EN 12050-1
  • Avløpsvann
Utrustning/funksjon
  • Skjæreverket med innvendig eller utvendig liggende kniv og trekkende snitt
  • Overvåking av viklingstemperatur med bimetallsensor
  • ATEX-godkjenning (ved motorutførelse "P")
  • Valgfri ekstern stavelektrode for pakningsromovervåkingen
Leveringsomfang
  • Pumpe
  • 10 m tilkoblingskabel med støpsel (vekselstrøm-utførelse) eller fri kabelende (trefasevekselstrøm-utførelse)
  • Monterings- og driftsveiledning
Tekniske spesifikasjoner
  • Nettilkobling: 1~230 V, 50 Hz eller 3~400 V, 50 Hz
  • Driftstype nedsenket: S1
  • Driftsmodus ikke-nedsenket, CUT GI: S2-15 min; S3 10 %
  • Driftsmodus ikke-nedsenket, CUT GE: S2-30 min; S3 25%
  • Beskyttelsesklasse: IP68
  • Isolasjonsklasse: F (CUT GE: Ekstrautstyr H)
  • Medietemperatur: 3…40 °C, maks. 60 °C i 3 min
  • Maks. nedsenkningsdybde: 20 m
  • Kabellengde: 10 m
Materialer
  • Motorhus: 1.4301 (motorutførelse «S») eller EN-GJL-250 (motorutførelse «P»)
  • Hydraulikkhus: EN-GJL-250
  • Løpehjul: EN-GJL 250
  • Akselende: Rustfritt stål 1.4021
  • Skjæreverk: innvendig liggende kniv = 1.4528; utvendig liggende kniv = abrasitt / 1.4034
  • Tetning på pumpesiden: SiC/SiC
  • Tetning på motorsiden: C/MgSiO4
  • Statiske tetninger: NBR
Beskrivelse/konstruksjon
Nedsenkbar motorpumpe for avløp med innvendig eller utvendig skjæreverk som senkbart blokkaggregat for stasjonær og transportabel nedsenkbar installasjon i periodisk og permanent drift.

Hydraulikk
Nedløpet på trykksiden er utført som horisontal flensforbindelse med en kombitilkobling DN 32/40. Den maksimalt mulige tørrsubstansen er 8 % (hydraulikkavhengig). Det brukes enkanal- og flerkanalløpehjul.

Motor
Det brukes overflateavkjølte motorer i vekselstrøm- og trefasevekselstrøm-utførelse for direktestart. Spillvarme avgis direkte til det omsluttende mediet via motorhuset. Motorene kan brukes nedsenket i permanent drift (S1) og ikke-nedsenket i korttidsdrift (S2) eller i periodisk drift (S3).
Motorene er utstyrt med en termisk viklingsovervåkning. Denne beskytter motorviklingen mot overoppheting. Som standard blir det her brukt bimetallsensorer. Motorer i P-utførelse er i tillegg utrustet med en motorromovervåkning. Fuktighetselektroden melder fra dersom det kommer vann inn i motorrommet.
Videre kan motorene utstyres med en ekstern stavelektrode for overvåkning av tetningskammeret. Denne melder fra dersom vann kommer inn i tetningskammeret via tetningen på pumpesiden.
Som standard er tilkoblingskabelen 10 m lang, og i vekselstrømutførelse er den utstyrt med støpsel. Trefasevekselstrøm-utførelsen har, som standard, frie kabelender, og er ved motorer i P-utførelse innkapslet slik at den er langsvanntett.

Tetning
Mellom motoren og hydraulikken befinner det seg et tetningskammer. Dette er fylt med medisinsk olje og beskytter motoren mot innløp av mediet takket være tetningen på pumpesiden. Tetningen på medie- og motorsiden er i form av to mekaniske tetninger som dreier seg uavhengig av hverandre.

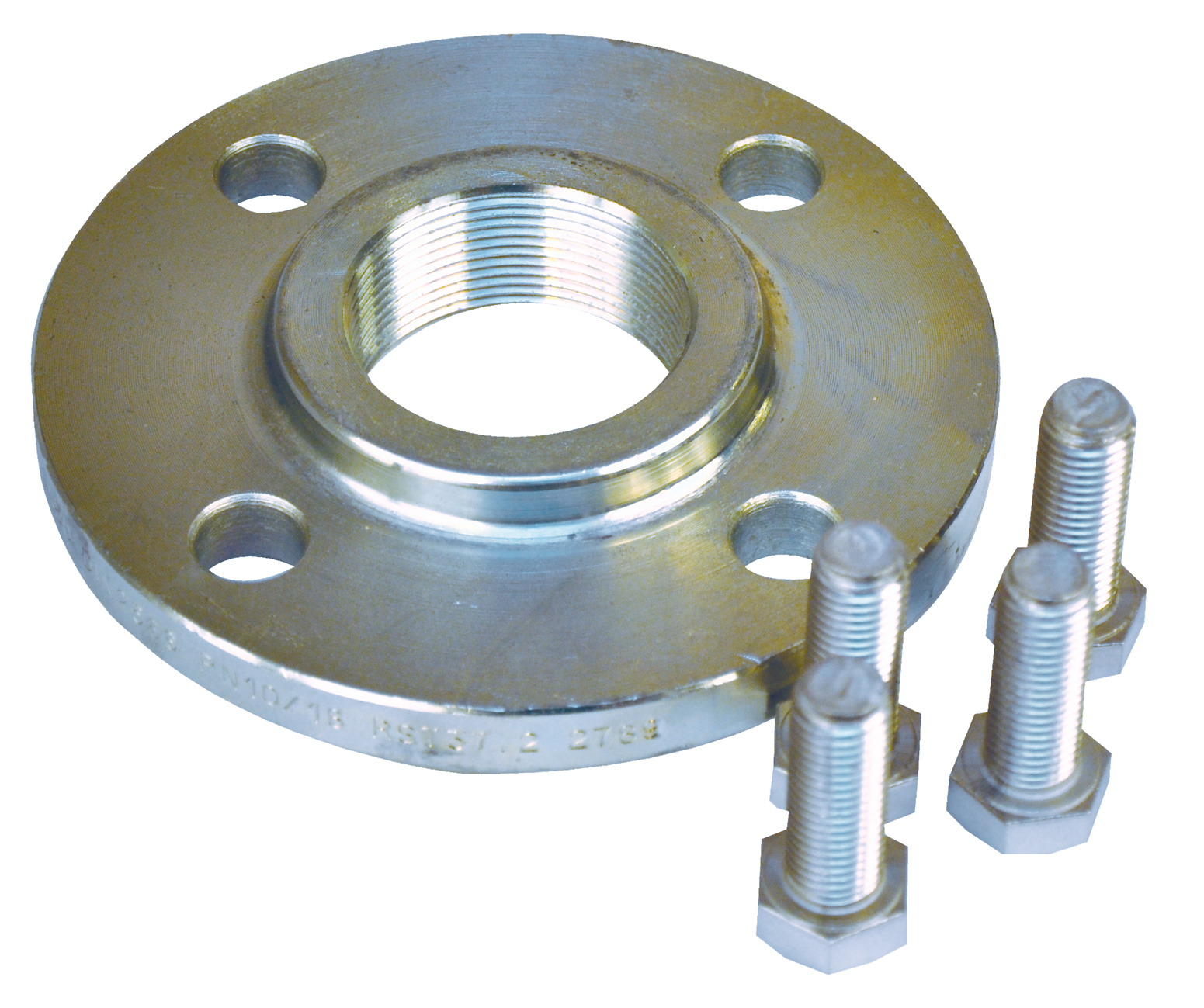

Motflens DN 40/G 40
Artikkelnummer: 2835531
NFR-nummer:
Motflenser (sveis) leveres komlett i sett med bolter, muttere og flenspakninger.

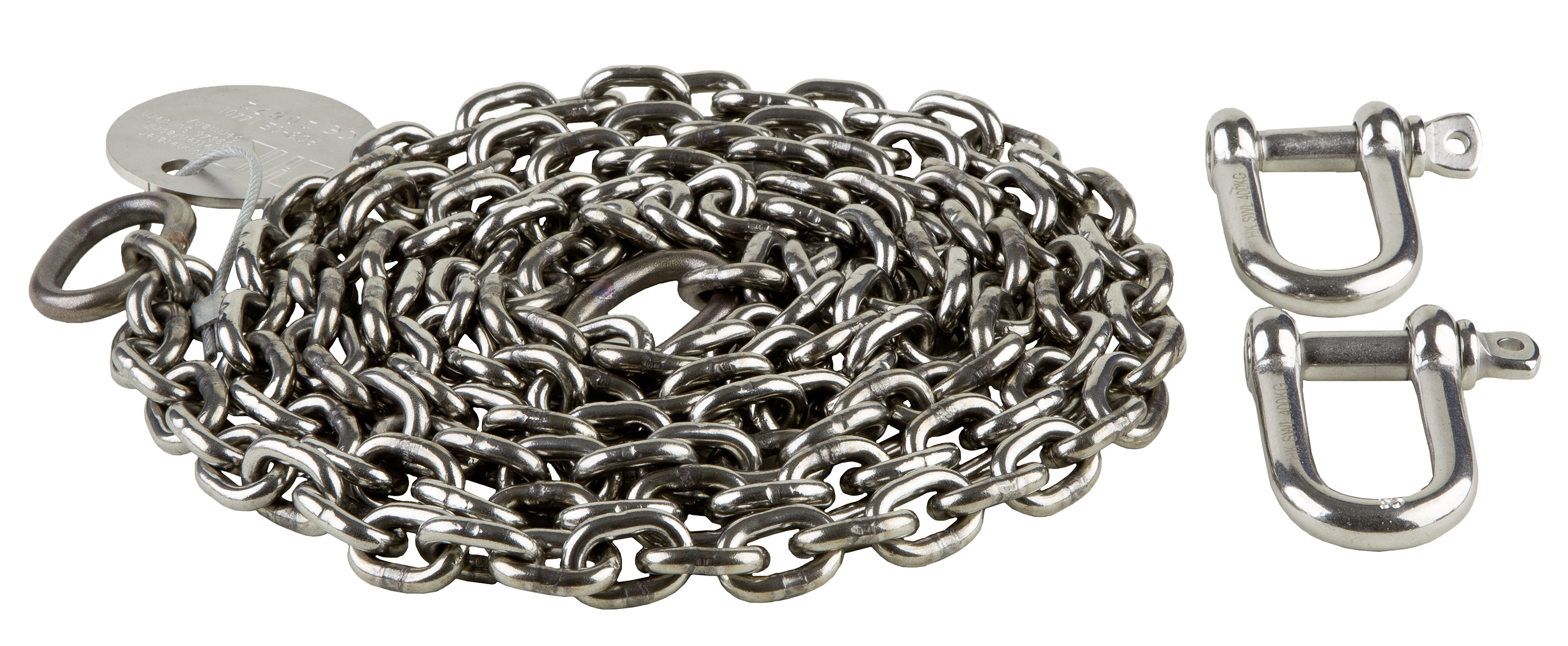

Kjettingsett PCS-CE, 5 m, Trag
Artikkelnummer: 6063136
NFR-nummer:

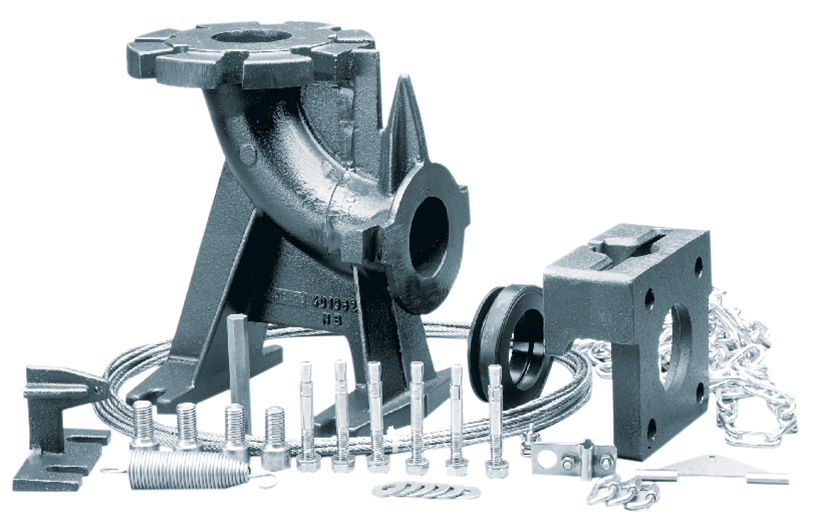

KOBLINGSFOT MTS40
Artikkelnummer: 2057179
NFR-nummer:

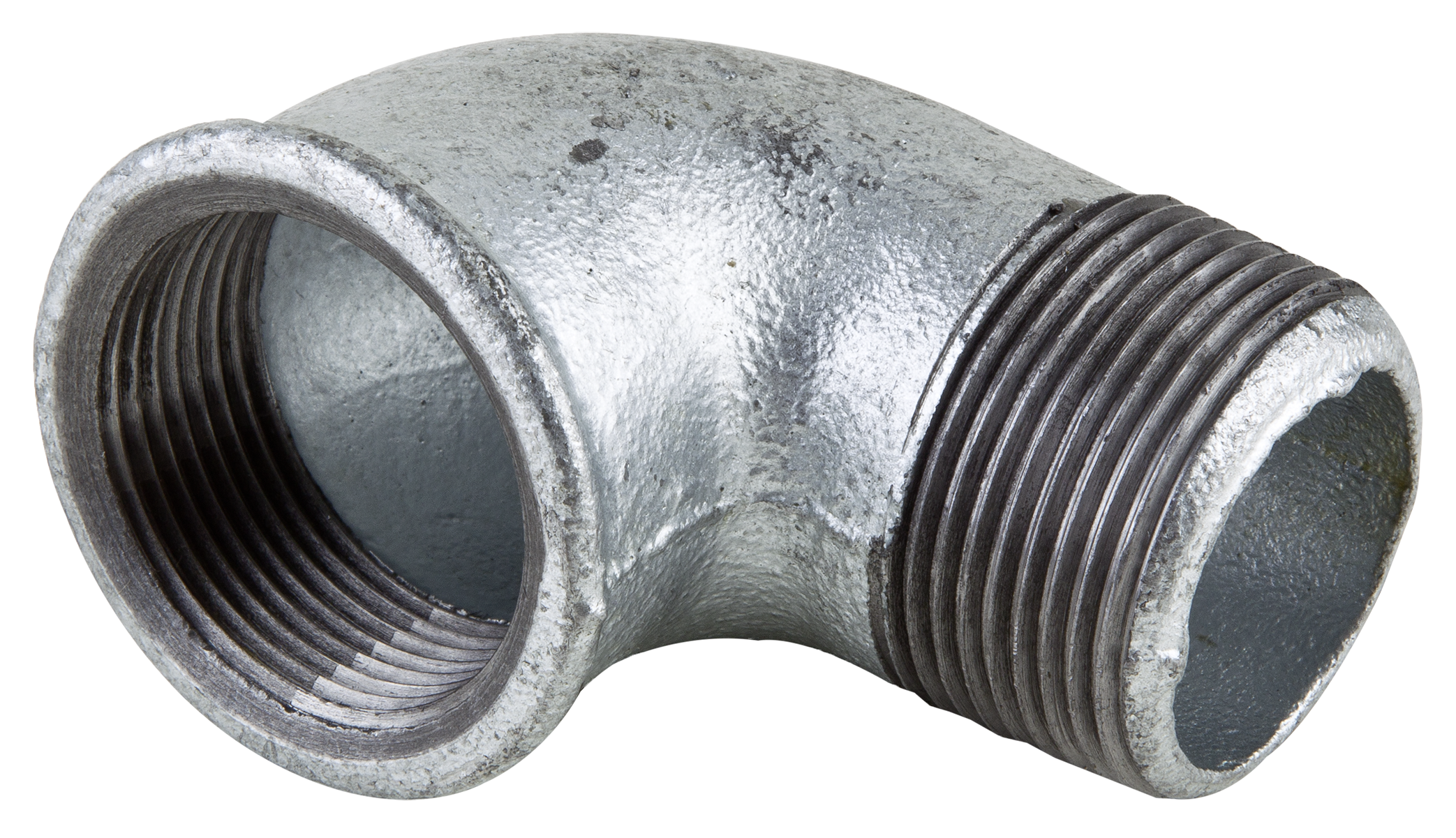

BEND GD.90 DN40-G11/2
Artikkelnummer: 2057401
NFR-nummer:

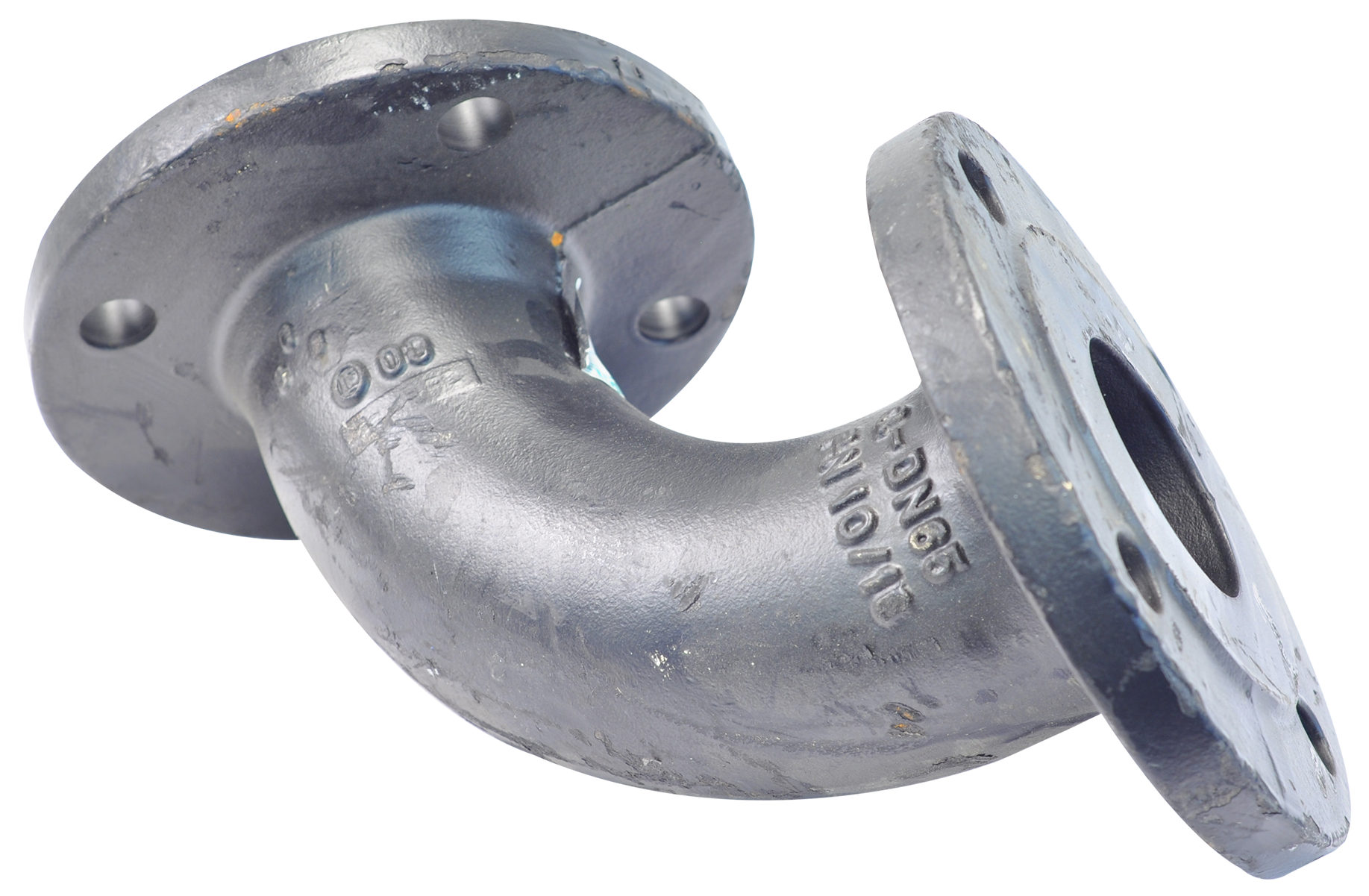

BEND F.MTS40+MTS40/27 1,5KW
Artikkelnummer: 2057400
NFR-nummer:
TILBAKESLAGSVENTIL RP1 1/2"
Artikkelnummer: 4027330
NFR-nummer:

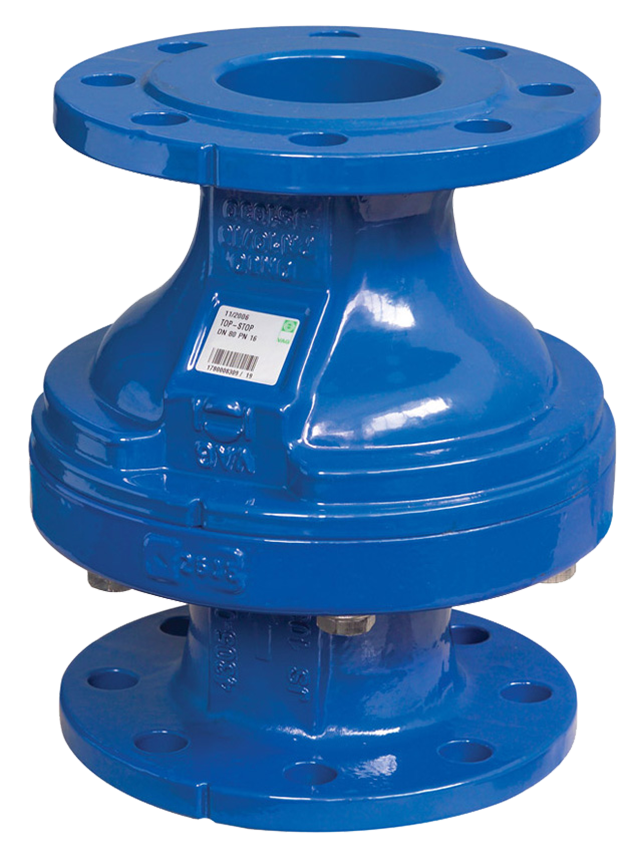

TILBAKESL.VENTIL DN50 PN10 Z
Artikkelnummer: 2017166
NFR-nummer:

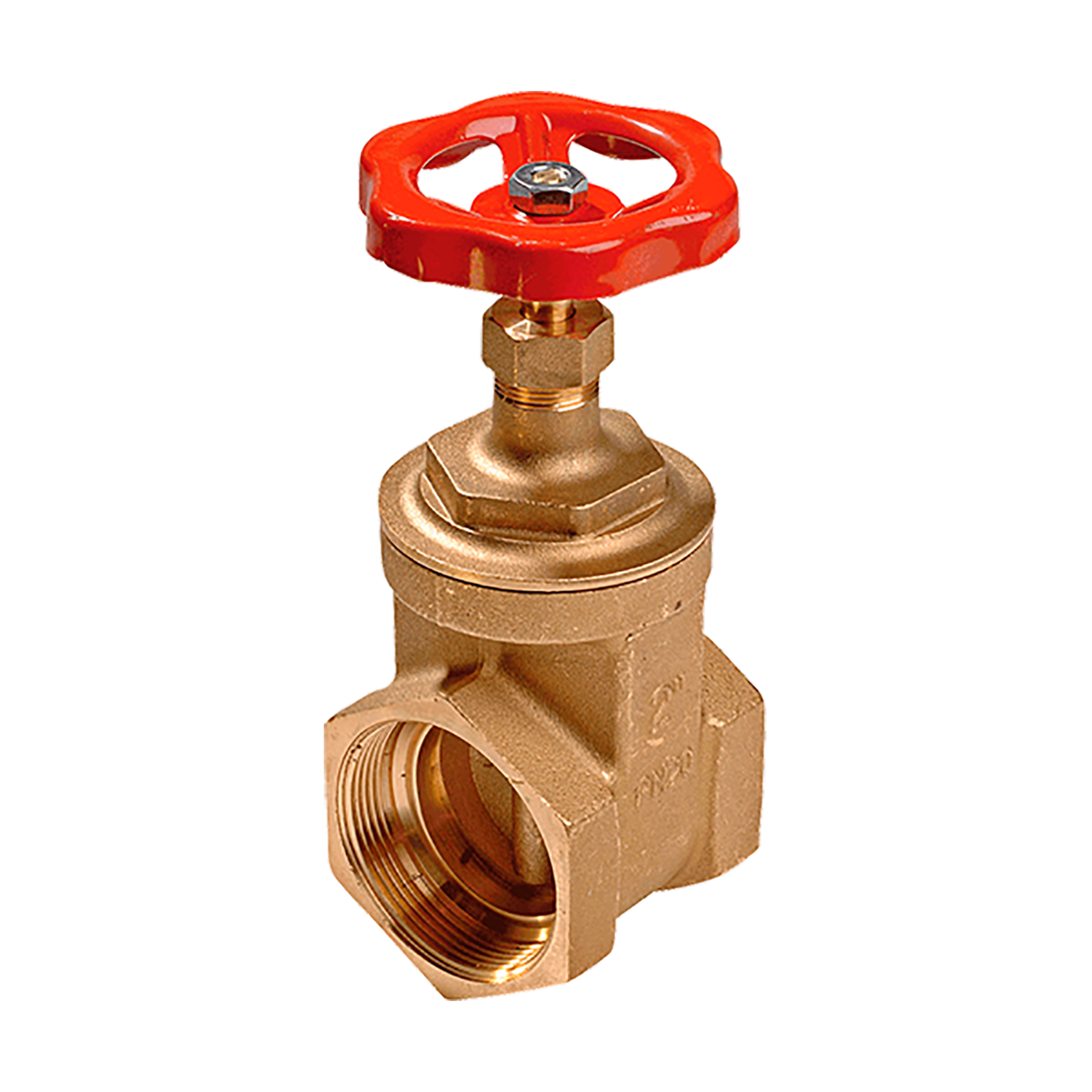

STENGEVENTIL R1 1/2"RED BRASS
Artikkelnummer: 2525301
NFR-nummer:

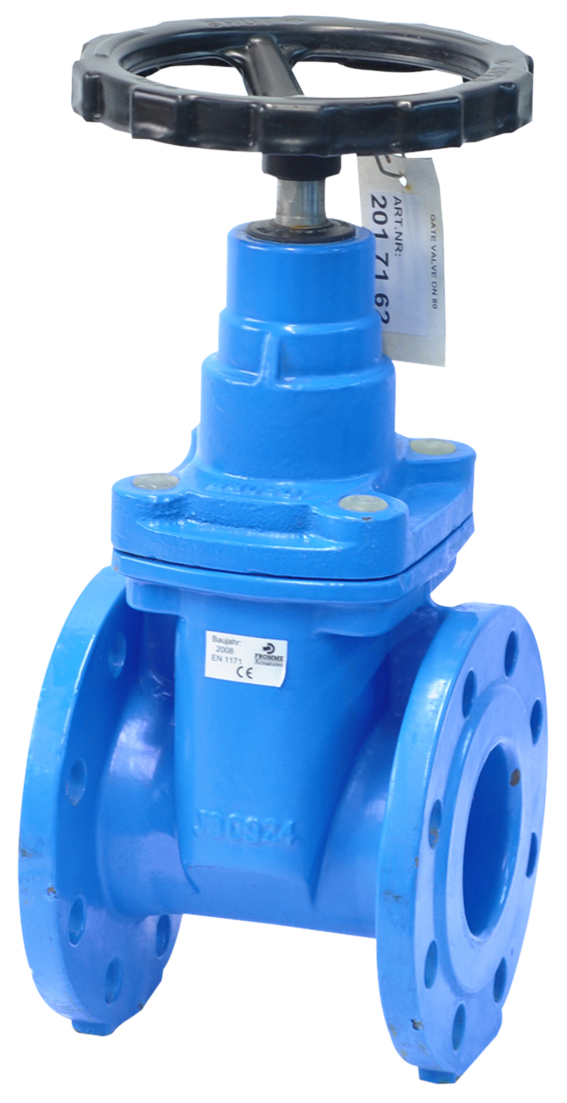

STENGEVENTIL DN50PN10 GG25 CPL
Artikkelnummer: 2017160
NFR-nummer:

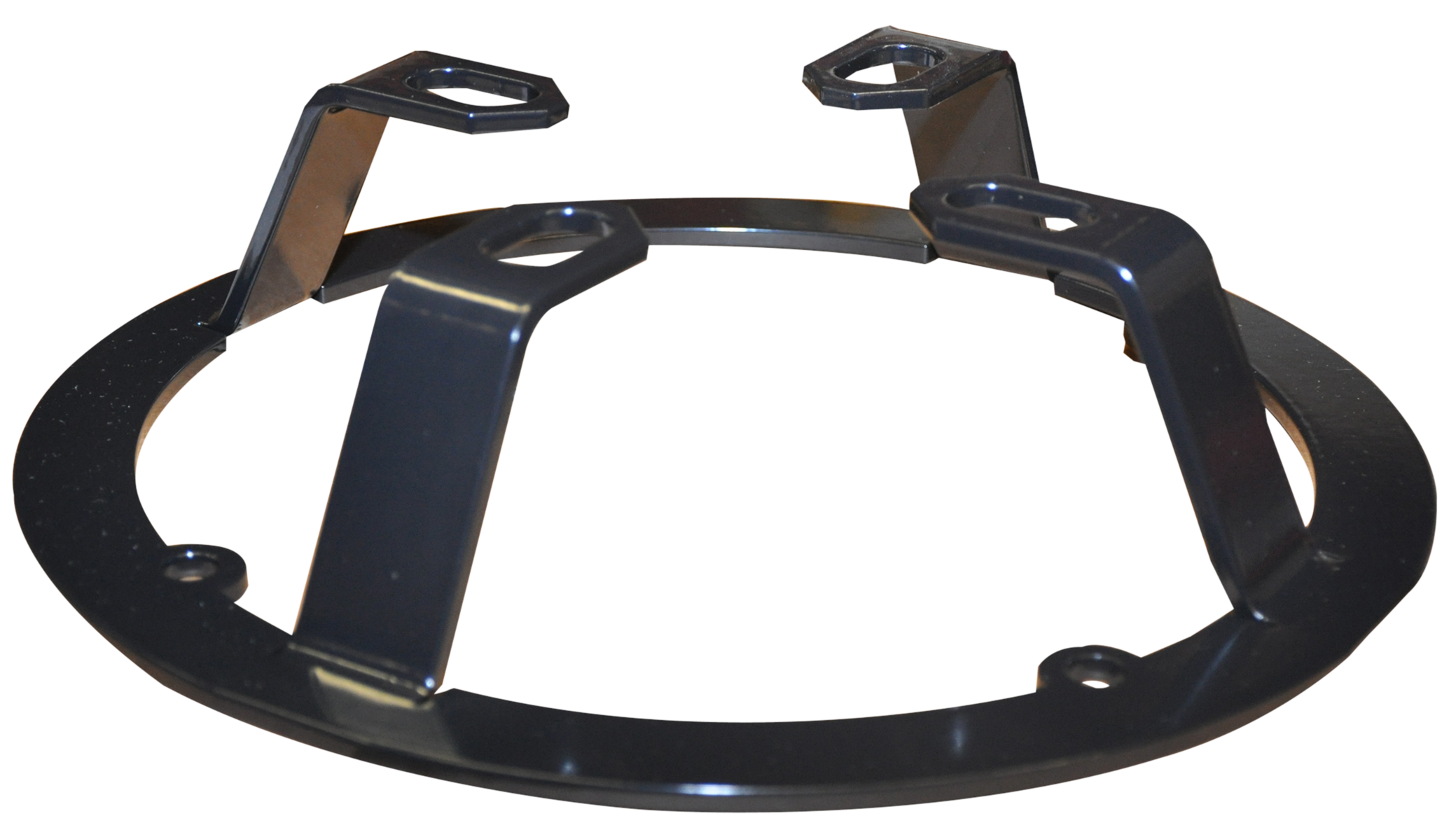

Pumpefot DN40 KIT
Artikkelnummer: 6069669
NFR-nummer:

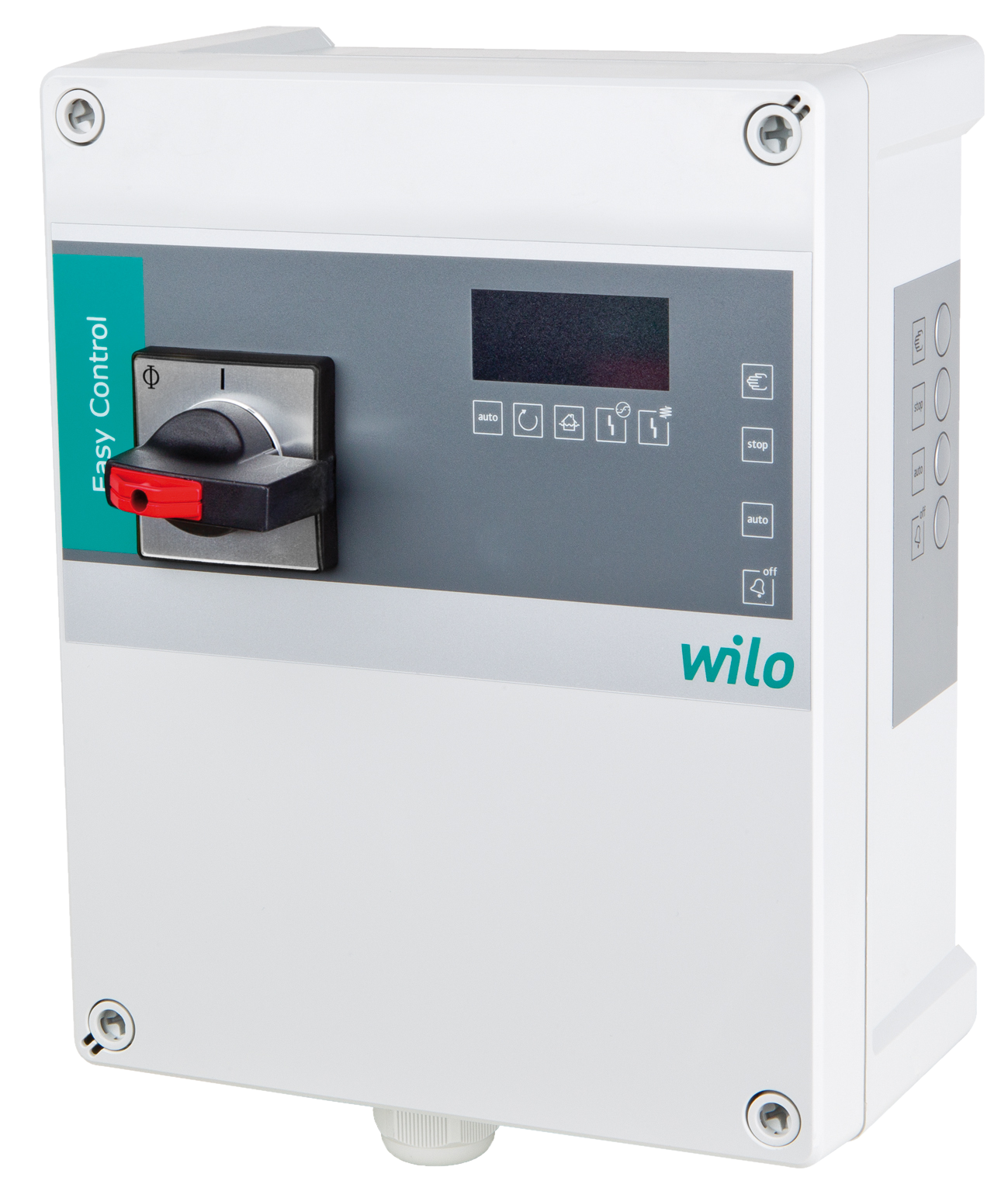

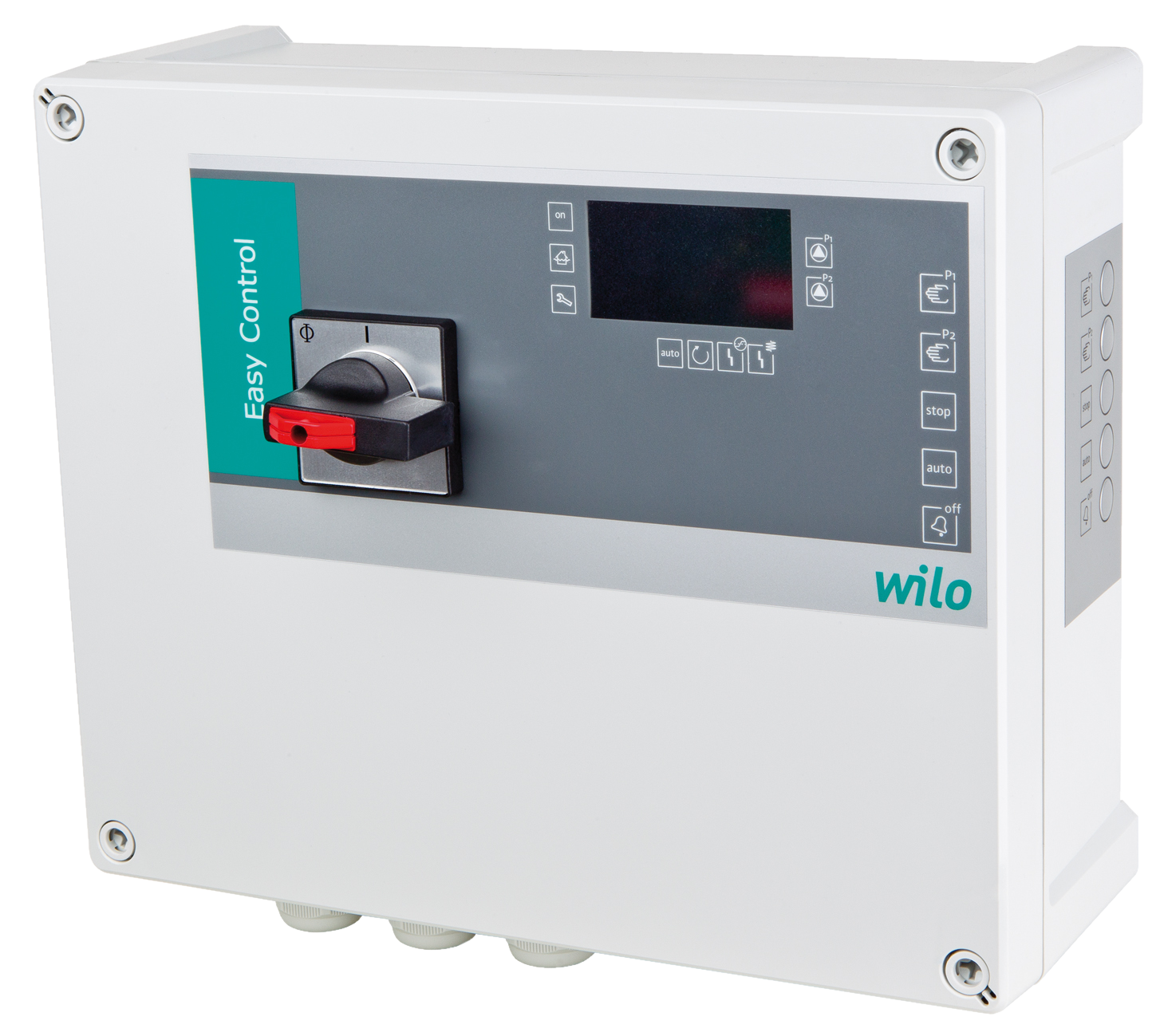

Wilo-Control MS-Lift 1x4
Artikkelnummer: 2539741
NFR-nummer: 9006667
Wilo-Control MS-Lift 2x4
Artikkelnummer: 2539745
NFR-nummer: 9006668
Wilo-Control EC-Lift 1x12
Artikkelnummer: 2543210
NFR-nummer:
Wilo-Control EC-Lift 2x12
Artikkelnummer: 2543220
NFR-nummer:

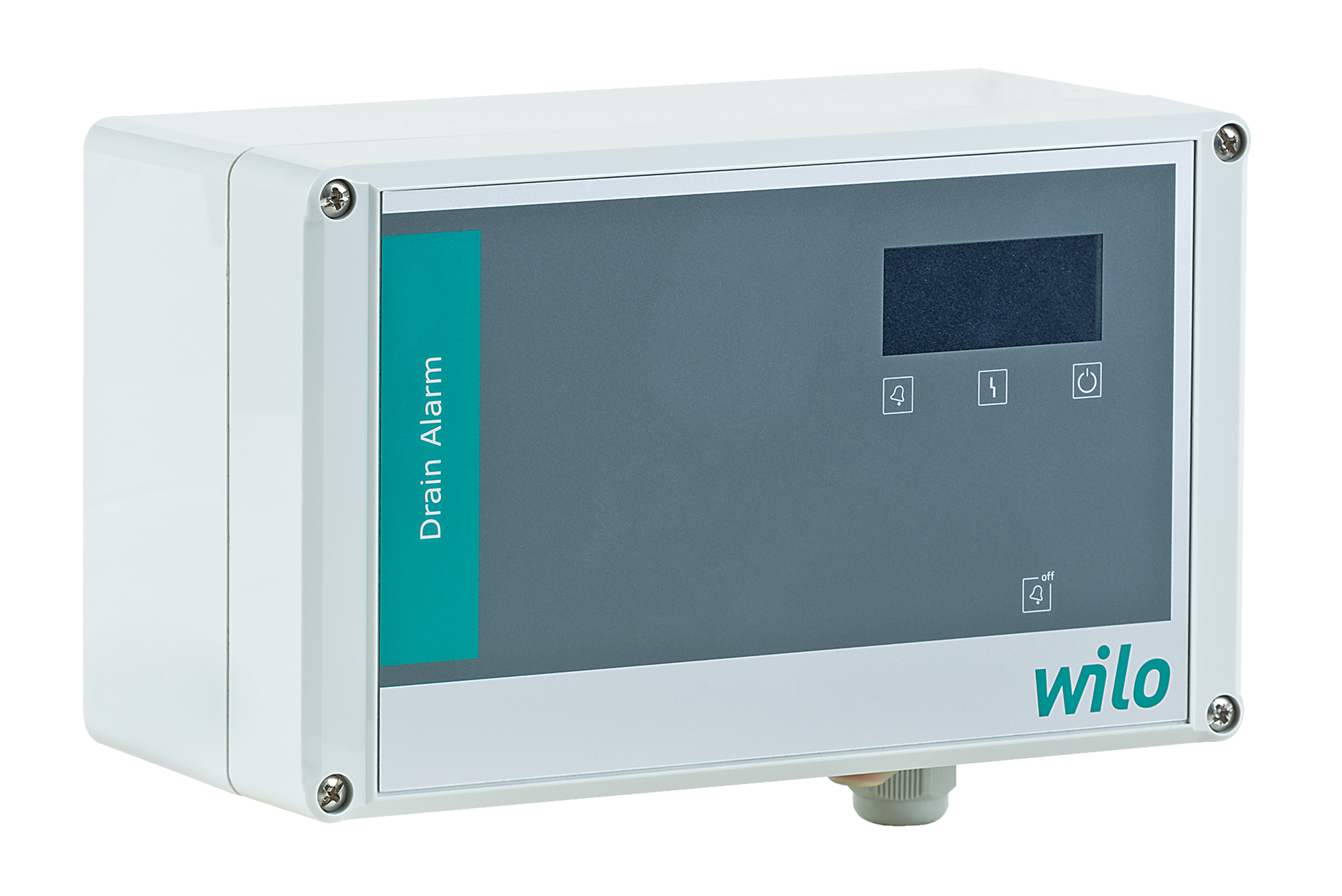

DrainAlarm2
Artikkelnummer: 2545133
NFR-nummer:

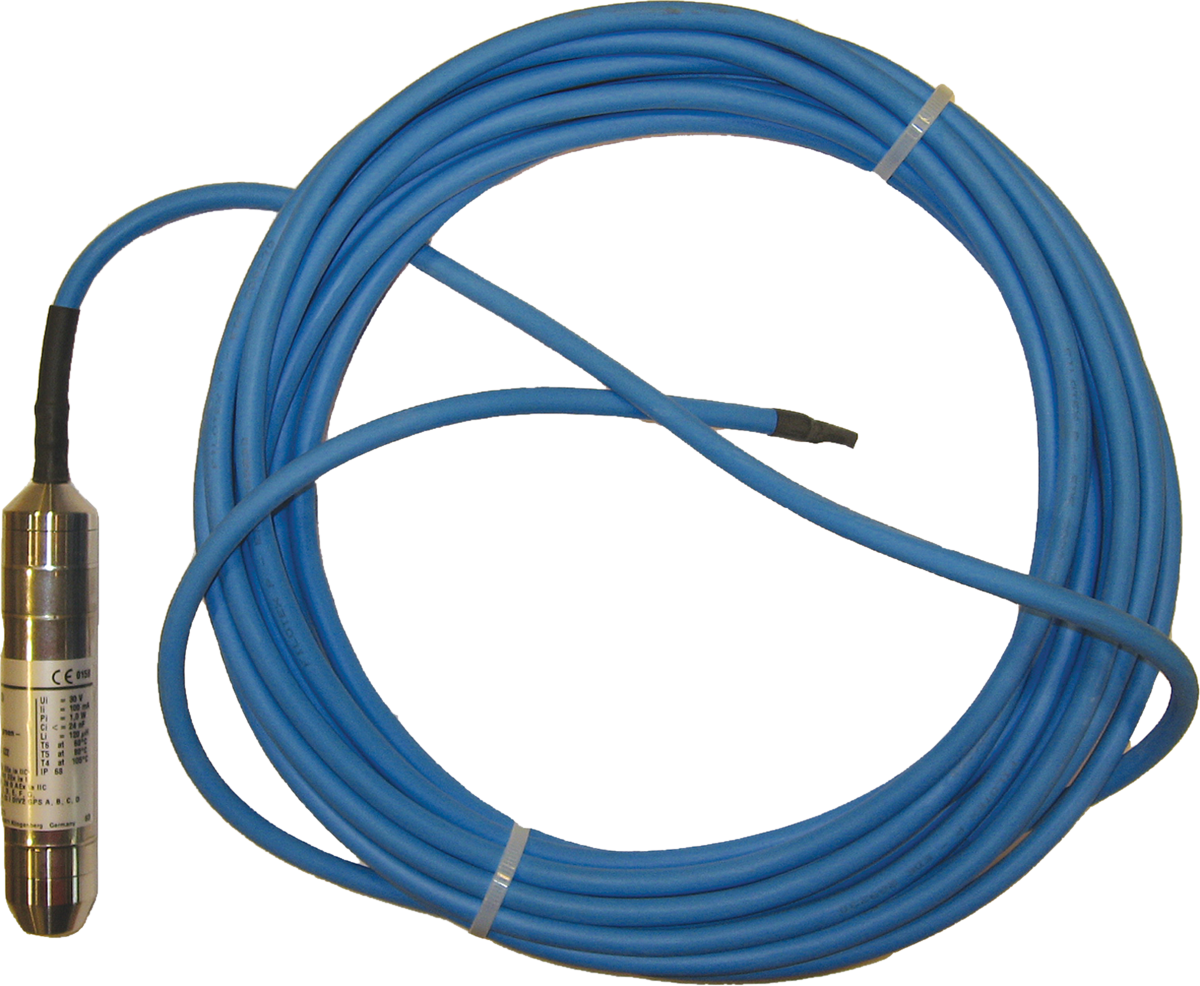

NIVÅSENSOR 0-1MVS, 10M KABEL
Artikkelnummer: 2519924
NFR-nummer: 9004334
Nivåsensor 10 m, 0-1 m
Funksjoner
  • For nivåregulering
  • Beregnet for MS- och SC-Lift
Tekniske data
  • Måleområde 0-1 meter
  • Kapslingsklasse: IP 68
  • Utgangssignal: 4-20 mA
  • 10 meter kabel (andre lengder på forespørsel)
NIVÅSENSOR 0-2,5MVS 10M KABEL
Artikkelnummer: 2519921
NFR-nummer: 9004333
Nivåsensor 10 m, 0-2,5 m
Funksjoner
  • For nivåregulering
  • Beregnet for MS- och SC-Lift
Tekniske data
  • Måleområde 0-2,5 meter
  • Kapslingsklasse: IP 68
  • Utgangssignal: 4-20 mA
  • 10 meter kabel (andre lengder på forespørsel)

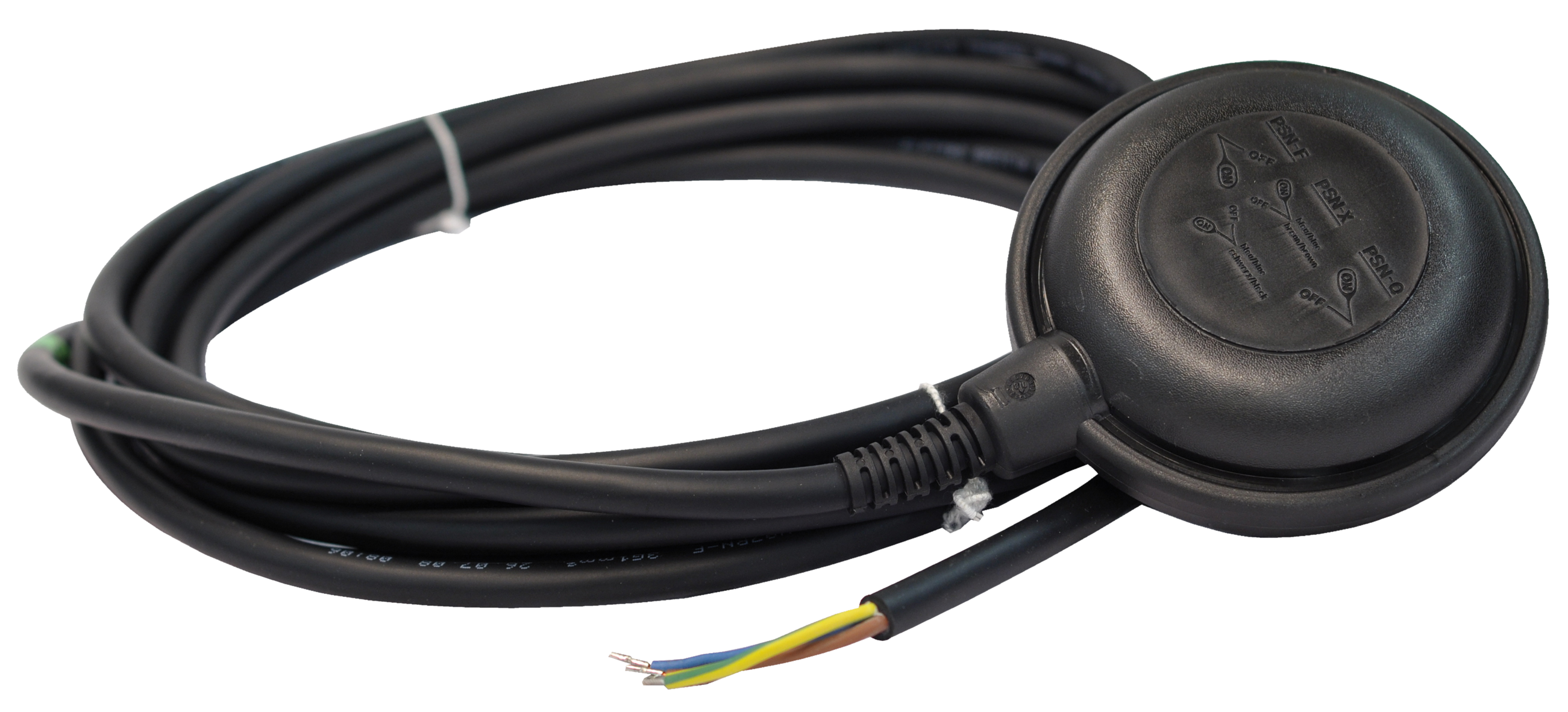

FLOTTØRBRYTER WA 65 (PSN-O) 5M
Artikkelnummer: 503211390
NFR-nummer: 9003797
Flottørbryter WA 65 5 m
Funksjoner
  • For nivåregulering
  • Tilpasset nedsenkbare pumper
Tekniske data
  • 5 m kabel (andre lengder på forespørsel)
  • Max medietemperatur +65°C

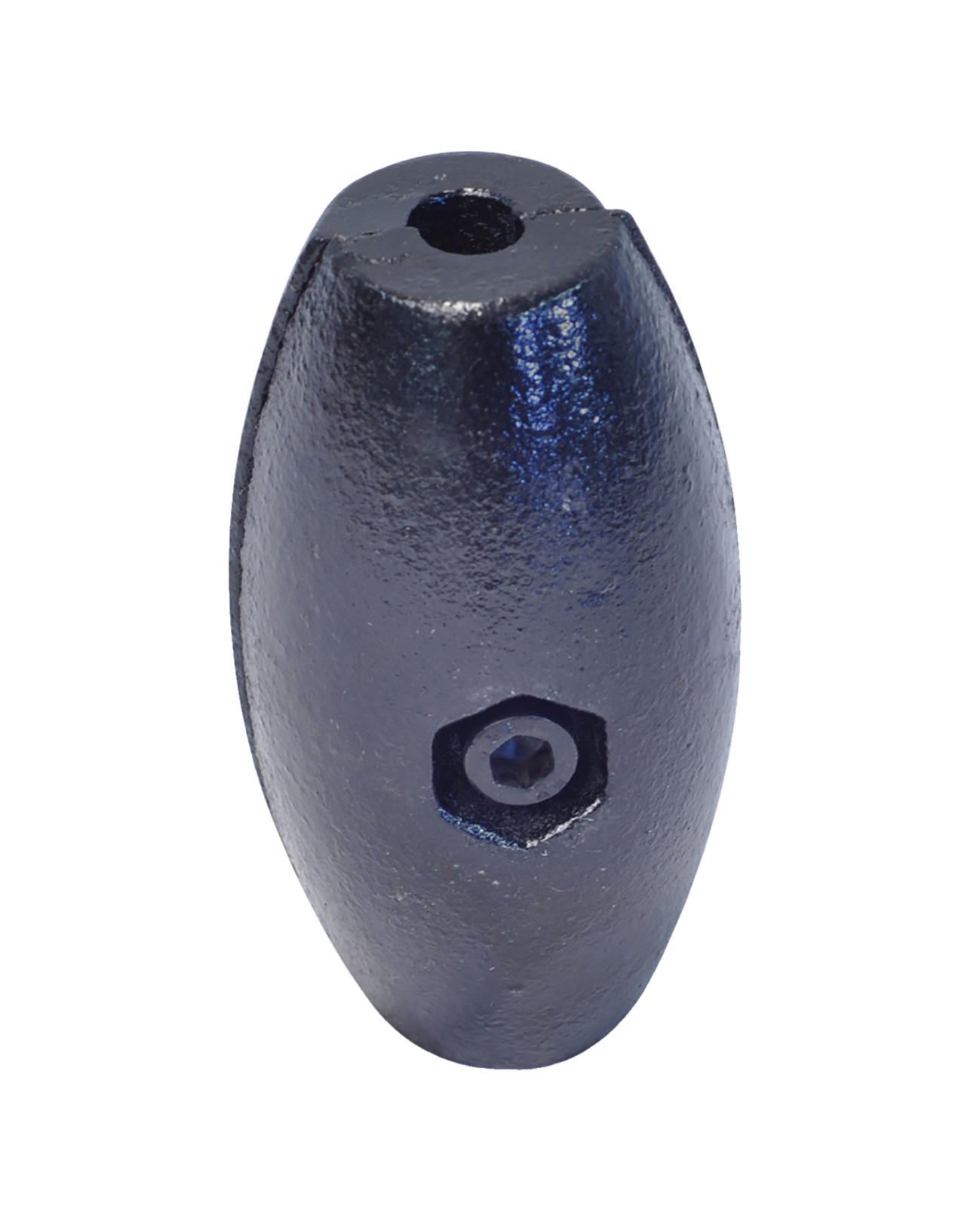

Ved pumpedrift anbefales at nivåvippe monteres med lodd.
Flottørbryter WA 65 10 m
Artikkelnummer: 503211893
NFR-nummer: 9003798
Flottørbryter WA 65 10 m
Funksjoner
  • For nivåregulering
  • Tilpasset nedsenkbare pumper
Tekniske data
  • 10 m kabel (andre lengder på forespørsel)
  • Max medietemperatur +65°C
Ved pumpedrift anbefales at nivåvippe monteres med lodd.
Flottørbryter WA 65 10 m
Artikkelnummer: 2004593
NFR-nummer: 9003801
Flottørbryter WA 65 10 m
Funksjoner
  • For nivåregulering
  • Tilpasset nedsenkbare pumper
Tekniske data
  • 10 m kabel (andre lengder på forespørsel)
  • Max medietemperatur +65°C
Ved pumpedrift anbefales at nivåvippe monteres med lodd.
Flottørbryter WA 65 10 m
Artikkelnummer: 2835532
NFR-nummer:
Flottørbryter WA 65 10 m
Funksjoner
  • For nivåregulering
  • Tilpasset nedsenkbare pumper
Tekniske data
  • 10 m kabel (andre lengder på forespørsel)
  • Max medietemperatur +65°C
Ved pumpedrift anbefales at nivåvippe monteres med lodd.
Flottørbryter WA 95 10 m
Artikkelnummer: 6082807
NFR-nummer:
Flottørbryter WA 95 10 m
Funksjoner
  • For nivåregulering
  • Tilpasset nedsenkbare pumper
Tekniske data
  • 10 m kabel (andre lengder på forespørsel)
  • Max medietemperatur +75°C (ved behov for nivåvippe for aggressive medie, kontakt Wilo kundesupport)
Ved pumpedrift anbefales at nivåvippe monteres med lodd.

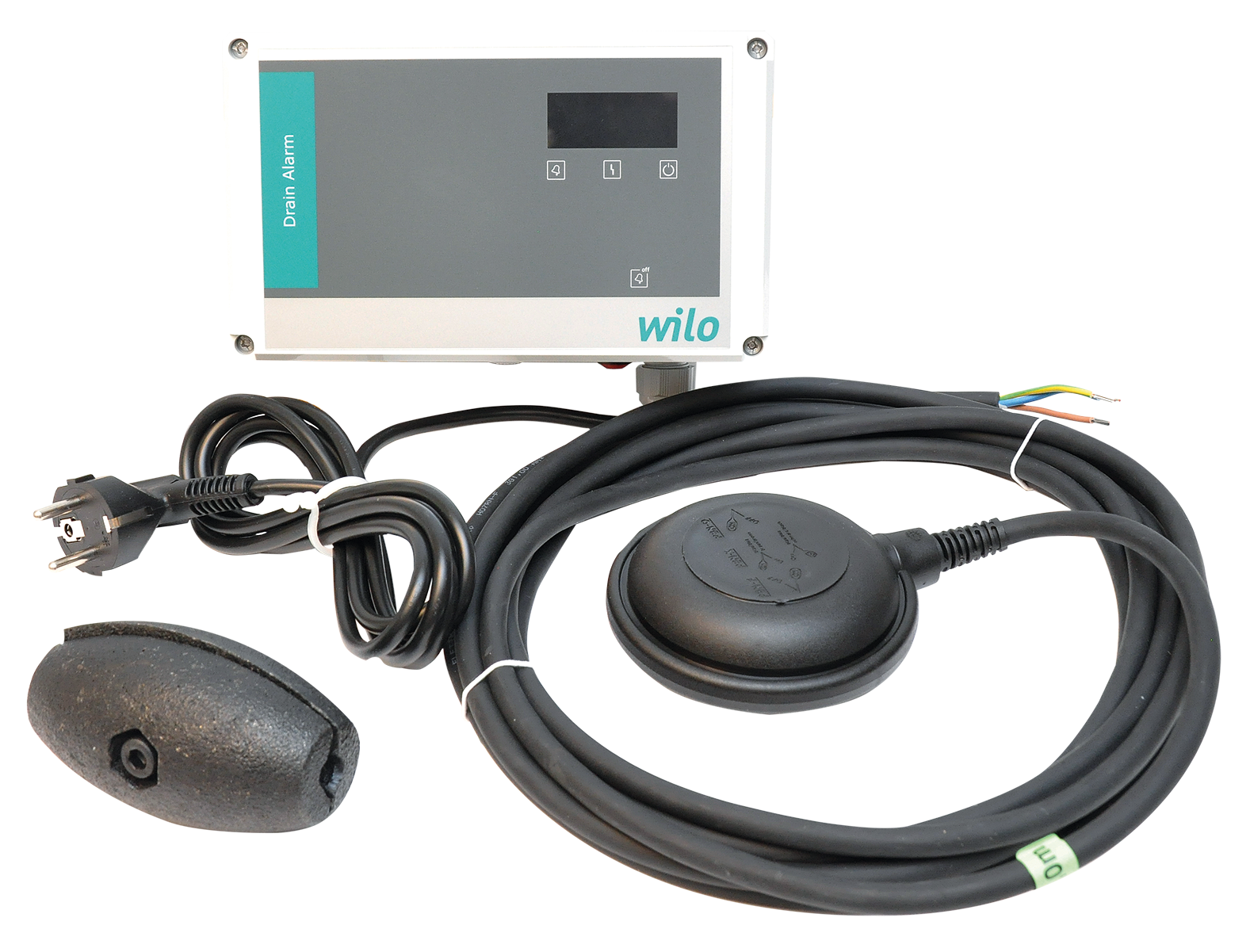

Drain Alarm complete
Artikkelnummer: 2835768
NFR-nummer:
