1 erstatnings alternativ funnet

Eksisterende pumpe - Sirkulasjon

Fabrikat Grundfos
Betegnelse TPE 65-550/2(-S)
Byggelengde 475 mm
Spenning 3x400 V
Pumpehusgjenge/flens DN 65 PN16

Erstatningspumpe - Elektronisk Erstatningsskjema

Betegnelse IL-E 65/200-15/2
Artikkelnummer 2153672
NRF-nummer 9006516
MEI ≥ 0,4
IE 4
Byggelengde 475 mm
Spenning 3x400 V
Pumpehusgjenge/flens DN 65 PN16
Merkestrøm 27,1 A
Nominell effekt P2 15 kW
Medietemperatur -20 - +140 °C

Merknader

Passer uten at rørsystem må bygges om. Kontroller driftspunkt.
Ved pumping av kjølemedier eller spesielle materialkrav ta kontakt med Wilo-Support på telefon 22 80 45 70 eller wilo.no@wilo.com.

Produktinformasjon

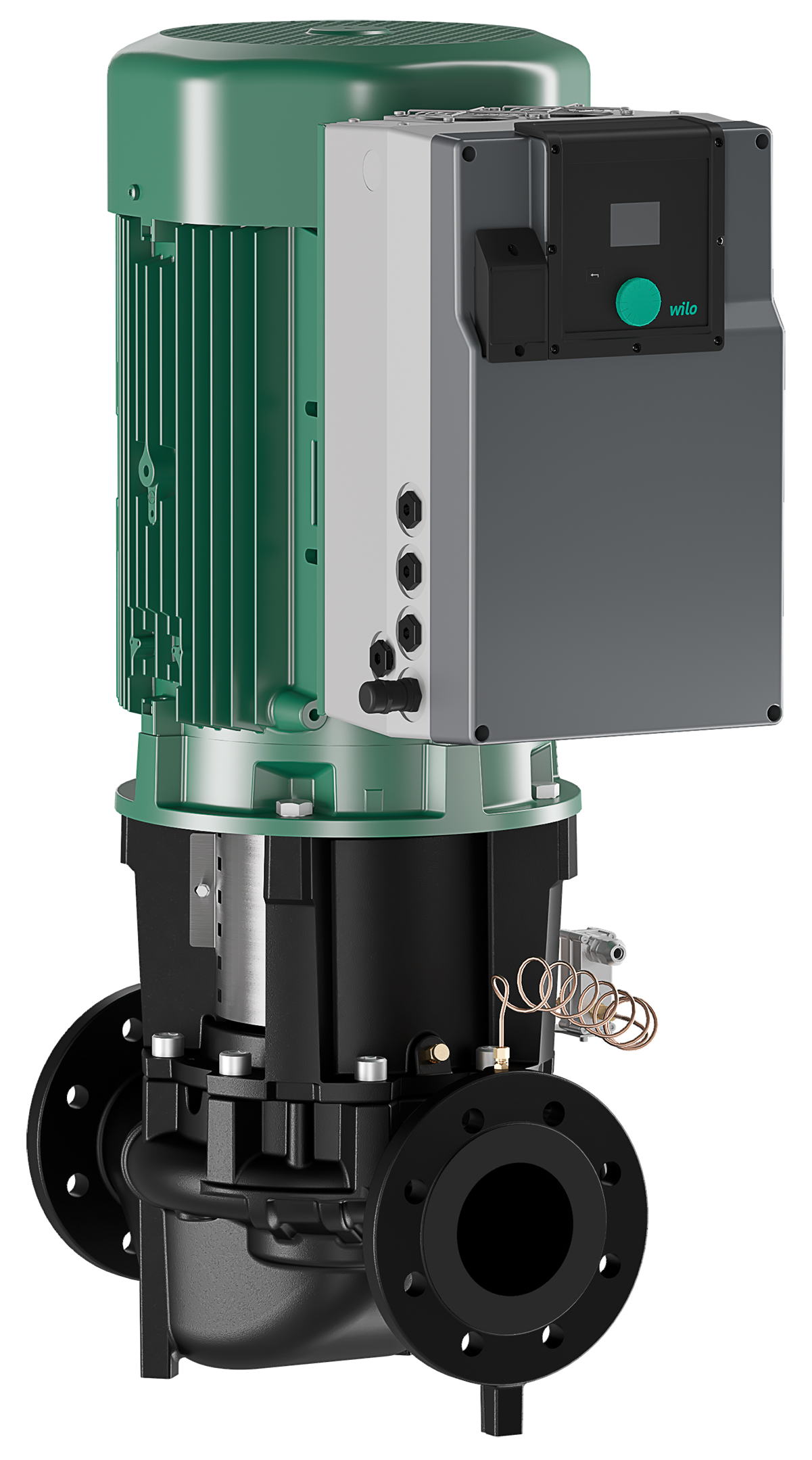

IL-E 65/200-15/2

IL-E 65/200-15/2
Artikkelnummer : 2153672
NRF-nummer : 9006516

Spesielle egenskaper / produktfordeler
  • Energiinnsparing takket være integrert elektronisk effekttilpasning
  • Valgfrie grensesnitt for kommunikasjon per databuss takket være innpluggbare IF-moduler
  • Enkel betjening med grønn-knapp-teknologi og display
  • Integrert dobbeltpumpestyring
  • Integrert komplett motorvern (positiv temperaturkoeffisient, KLF) med utløsningselektronikk
Konstruksjon
Elektronisk regulert tørrløperpumpe i inlineutførelse med flenstilkobling og automatisk tilpasning av effekten.

Bruk
Transport av oppvarmingsvann (ifølge VDI 2035), kaldtvann og vannglykolblandinger uten abrasive stoffer i varme-, kaldtvanns- og kjølevannsanlegg.

Utrustning/funksjon
Driftsmodi
  • Δp-c for konstant differansetrykk
  • Δp-v for variabelt differansetrykk
  • PID-Control
  • Manuell drift (n=constant)
Betjeningsnivå
  • Grønn knapp og display
Manuelle funksjoner
  • Innstilling av nominelt differansetrykk
  • Innstilling av turtall (manuell innstilling)
  • Innstilling av driftstype
  • Innstilling pumpe PÅ/AV
  • Konfigurasjon av alle driftsparametere
  • Feilkvittering
Eksterne styringsfunksjoner
  • Styreinngang „Prioritet AV“
  • Styreinngang «ekstern pumpealternering» (virker kun ved dobbeltpumpedrift)
  • Analoginngang 0-10 V, 0-20 mA for manuell drift (DDC) og fjernstyring av nominell verdi
  • Analoginngang 2-10 V, 4-20 mA for manuell drift (DDC) og fjernstyring av nominell verdi
  • Analoginngang 0–10 V for faktisk-verdi-signal til trykksensoren
  • Analoginngang 2–10 V, 0-20 mA, 4–20 mA for faktisk-verdi-signal til trykksensoren
Meldings- og indikeringsfunksjoner
  • Samlet feilmelding SSM
  • Samledriftsmelding SBM
Dataoverføring
  • Infrarød grensesnitt for trådløs dataoverføring med IR-monitor / IR-stick
  • Kortplass for Wilo IF-moduler (Modbus, BACnet, CAN, PLR, LON) for tilkobling til bygningsautomasjon
Sikkerhetsfunksjoner
  • Komplett motorvern med integrert utløsningselektronikk
  • Tilgangssperre
Dobbeltpumpestyring (dobbeltpumpe eller 2 x enkeltpumper)
  • Hoved-/reservedrift (automatisk omkobling ved feil)
  • Hoved-/reservedrift pumpeskifte etter 24 timer
  • Parallelldrift
  • Parallelldrift (virkningsgradoptimert inn og utkobling av topplast)
Leveringsomfang
  • Pumpe
  • Monterings- og driftsveiledning
Tekniske spesifikasjoner
  • Tillatt temperaturområde -20 °C til +140 °C
  • Nettilkobling
  • 3~440 V ±10 %, 50/60 Hz
  • 3~400 V ±10 %, 50/60 Hz
  • 3~380 V -5 % +10 %, 50/60 Hz
  • Beskyttelsesklasse IP 55
  • Nominell diameter DN 40 til DN 200
  • Maks. driftstrykk 16 bar
Materialer
  • Pumpehus og lanterne: EN-GJL-250
  • Løpehjul
  • Standardutførelse: EN-GJL-200
  • Spesialutførelse: Bronse CuSn 10
  • Aksel: 1.4122
  • Mekanisk tetning: AQEGG; andre mekaniske tetninger på forespørsel
Beskrivelse/konstruksjon
Ettrinns lavtrykks sentrifugalpumpe i inlineutførelse med:
  • Mekanisk tetning
  • Flensanslutning
  • Lanterne
  • Kobling
  • Drift med integrert elektronisk turtallsregulering
Viberasjonsdempere liten
Artikkelnummer: 2835505
NRF-nummer:
Viberasjonsdempere plasseres under søylen, en i hvert hjørne
  • Laget av gummi
  • Leveres som sett, med fire stykker i pose
Drypplate 580x620 typ 3.1
Artikkelnummer: 2835381
NRF-nummer: 9006659
Drypplate for avrenning av kondensvann
  • Produsert av rustfritt stål, SS2333
  • Påloddet bøssning (G 3/4” innv.) i messing, beregnet for tilslutning av dreneringsrør
  • Monteres mellom konsoll / fotplate og søyle
Søyle type 3
Artikkelnummer: 2835499
NRF-nummer:
Søyler beregnet for våte og tørre sirkulasjonspumper i In-line utførelse
  • Plasseres på plant underlag og fylles med betong før montering av konsoll eller fotplate
  • Produsert av rustfritt stål, EN403
  • Leveres komplett med bolter (rustfritt stål) for feste av konsoll eller fotplate
Wilo anbefaler at pumper med en vekt som overstiger 40 kg monteres med konsoll eller fotplate på søyle.
Type 3A
Artikkelnummer: 2835388
NRF-nummer: 9006629
Fotplater for montering på søyle eller vegg
  • Fotplaten skruves fast i pumpehusføtter (på undersiden av pumpehus)
  • Bolter av rustfritt stål kan leveres på forespørsel
  • Produsert i rustfritt stål (SS 2333)
  • Merket med eget artikkelnummer
Wilo anbefaler at pumper med en vekt som overstiger 40 kg, monteres med fotplate på søyle.
Søylepakke - fotplate 3
Artikkelnummer: 2835799
NRF-nummer: 9006743
Monteringspakke - fotplate 3
Komplett montasjepakke for pumper laget for montasje med fotplate.
  • Inneholder søyle, fotplate, vibrasjonsdempere, 7 bolter M12x20 og 3 bolter M10x20
Wilo anbefaler at pumper med en vekt som overstiger 40 kg monteres med fotplate på søyle.
Flange gasket DN 65 PN6/10
Artikkelnummer: 2151002
NRF-nummer:
Flange gasket DN 65 PN6 / 10, Klingersil:
  • Thickness: 2 mm.
  • Inner diameter: 77 mm.
  • Outer diameter: 115 mm.
IF-MODUL IP-E/GIGA BACNET
Artikkelnummer: 2097811
NRF-nummer: 9004518

Interface modules as retrofittable plug-in modules for extending the communication interfaces of the pump in accordance with various standards and protocol variants according to type key.
IF-modul CANopen
Artikkelnummer: 2085044
NRF-nummer: 9004516

Interface modules as retrofittable plug-in modules for extending the communication interfaces of the pump in accordance with various standards and protocol variants according to type key.
IF-MODUL LON
Artikkelnummer: 2022530
NRF-nummer: 9004517

Interface modules as retrofittable plug-in modules for extending the communication interfaces of the pump in accordance with various standards and protocol variants according to type key.
IF-MODUL MODBUS IL-E/IP-E
Artikkelnummer: 2097809
NRF-nummer: 9004519

Interface modules as retrofittable plug-in modules for extending the communication interfaces of the pump in accordance with various standards and protocol variants according to type key.
