2 erstatnings alternativer funnet

Eksisterende pumpe - Sirkulasjon

Fabrikat ABS, Scanpump, Vadstena
Betegnelse VM 65-16/130
Byggelengde 360 mm
Spenning 3x400 V
Pumpehusgjenge/flens DN 65 PN10

Erstatningspumpe - Elektronisk Erstatningsskjema

Betegnelse IL-E 50/170-7,5/2
Artikkelnummer 2159317
MEI ≥ 0,4
IE 4
Byggelengde 340 mm
Spenning 3x400 V
Pumpehusgjenge/flens DN 50 PN16
Merkestrøm 14,3 A
Nominell effekt P2 7,5 kW
Medietemperatur -20 - +140 °C

Merknader

Obs! Ombygging av rør.
Ved pumping av kjølemedier eller spesielle materialkrav ta kontakt med Wilo-Support på telefon 22 80 45 70 eller wilo.no@wilo.com.

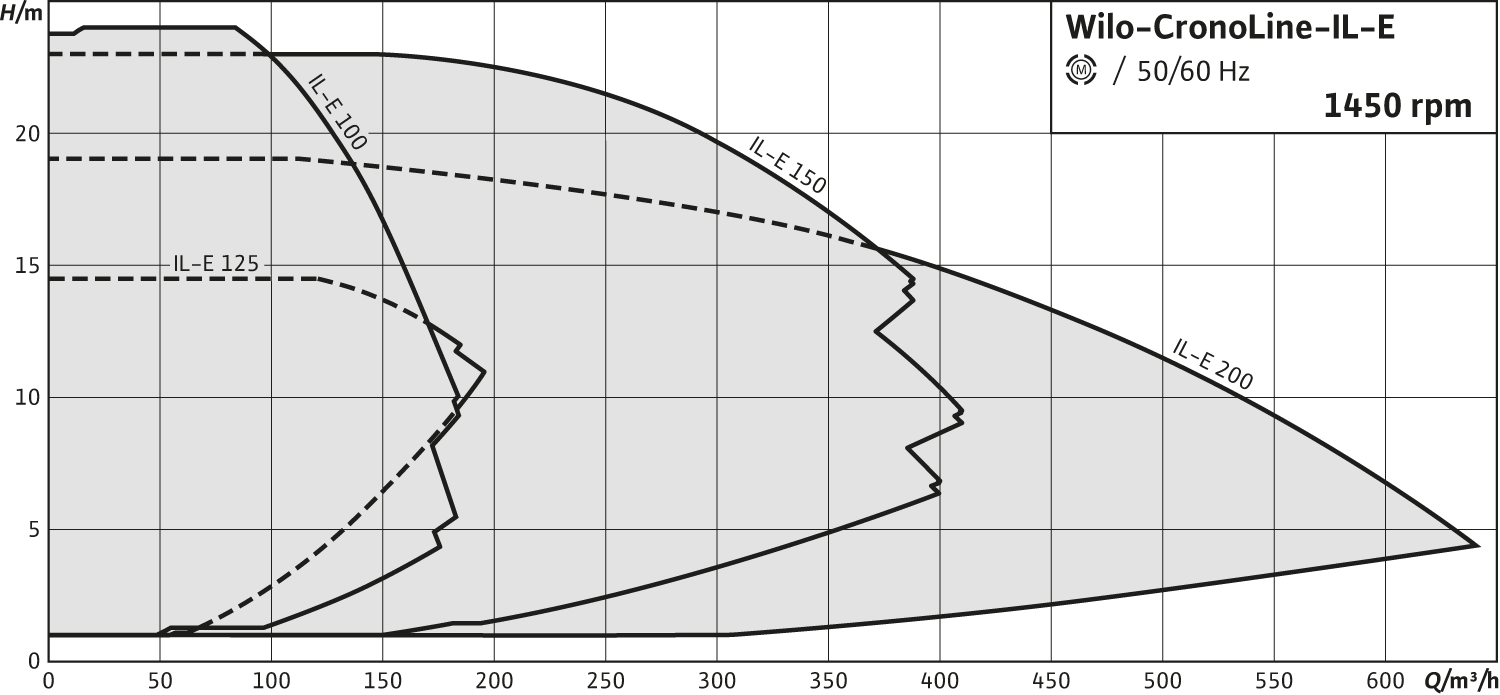

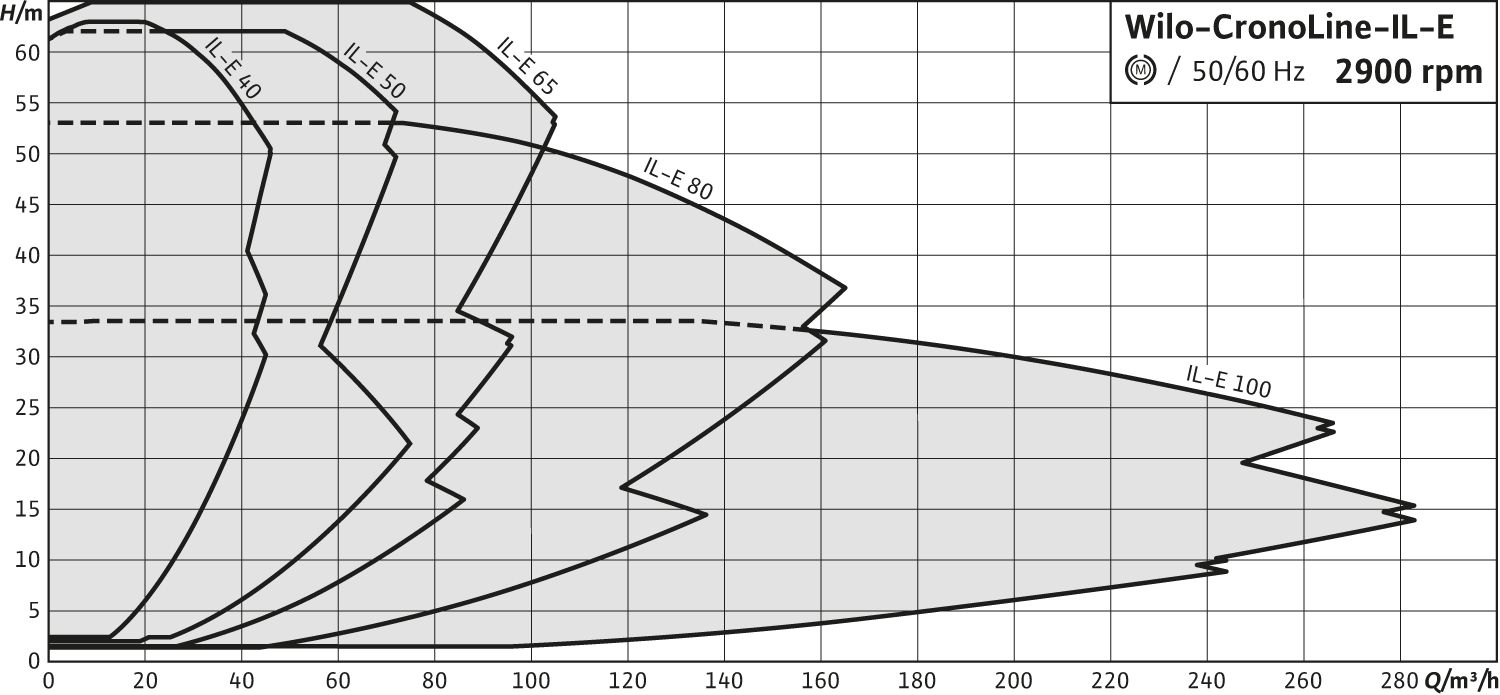

Produktinformasjon

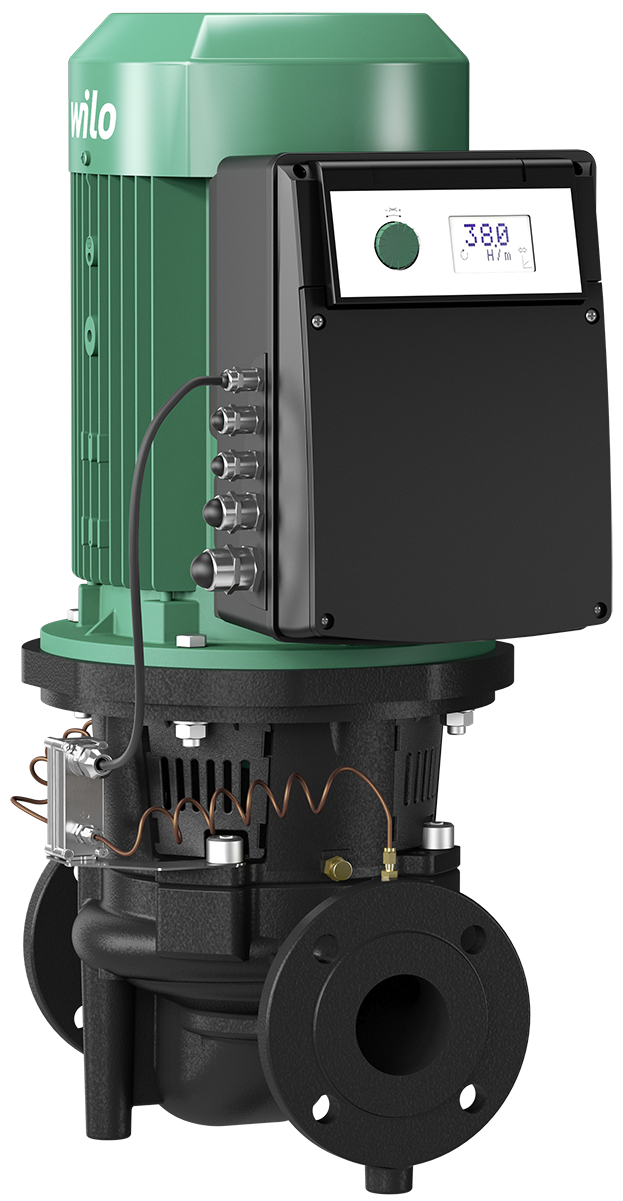

IL-E 50/170-7,5/2

IL-E 50/170-7,5/2
Artikkelnummer : 2159317
NRF-nummer :

Spesielle egenskaper / produktfordeler
  • Energiinnsparing takket være integrert elektronisk effekttilpasning
  • Valgfrie grensesnitt for kommunikasjon per databuss takket være innpluggbare IF-moduler
  • Enkel betjening med grønn-knapp-teknologi og display
  • Integrert dobbeltpumpestyring
  • Integrert komplett motorvern (positiv temperaturkoeffisient, KLF) med utløsningselektronikk
Konstruksjon
Elektronisk regulert tørrløperpumpe i inlineutførelse med flenstilkobling og automatisk tilpasning av effekten.

Bruk
Transport av oppvarmingsvann (ifølge VDI 2035), kaldtvann og vannglykolblandinger uten abrasive stoffer i varme-, kaldtvanns- og kjølevannsanlegg.

Utrustning/funksjon
Driftsmodi
  • Δp-c for konstant differansetrykk
  • Δp-v for variabelt differansetrykk
  • PID-Control
  • Manuell drift (n=constant)
Betjeningsnivå
  • Grønn knapp og display
Manuelle funksjoner
  • Innstilling av nominelt differansetrykk
  • Innstilling av turtall (manuell innstilling)
  • Innstilling av driftstype
  • Innstilling pumpe PÅ/AV
  • Konfigurasjon av alle driftsparametere
  • Feilkvittering
Eksterne styringsfunksjoner
  • Styreinngang „Prioritet AV“
  • Styreinngang «ekstern pumpealternering» (virker kun ved dobbeltpumpedrift)
  • Analoginngang 0-10 V, 0-20 mA for manuell drift (DDC) og fjernstyring av nominell verdi
  • Analoginngang 2-10 V, 4-20 mA for manuell drift (DDC) og fjernstyring av nominell verdi
  • Analoginngang 0–10 V for faktisk-verdi-signal til trykksensoren
  • Analoginngang 2–10 V, 0-20 mA, 4–20 mA for faktisk-verdi-signal til trykksensoren
Meldings- og indikeringsfunksjoner
  • Samlet feilmelding SSM
  • Samledriftsmelding SBM
Dataoverføring
  • Infrarød grensesnitt for trådløs dataoverføring med IR-monitor / IR-stick
  • Kortplass for Wilo IF-moduler (Modbus, BACnet, CAN, PLR, LON) for tilkobling til bygningsautomasjon
Sikkerhetsfunksjoner
  • Komplett motorvern med integrert utløsningselektronikk
  • Tilgangssperre
Dobbeltpumpestyring (dobbeltpumpe eller 2 x enkeltpumper)
  • Hoved-/reservedrift (automatisk omkobling ved feil)
  • Hoved-/reservedrift pumpeskifte etter 24 timer
  • Parallelldrift
  • Parallelldrift (virkningsgradoptimert inn og utkobling av topplast)
Leveringsomfang
  • Pumpe
  • Monterings- og driftsveiledning
Tekniske spesifikasjoner
  • Tillatt temperaturområde -20 °C til +140 °C
  • Nettilkobling
  • 3~440 V ±10 %, 50/60 Hz
  • 3~400 V ±10 %, 50/60 Hz
  • 3~380 V -5 % +10 %, 50/60 Hz
  • Beskyttelsesklasse IP 55
  • Nominell diameter DN 40 til DN 200
  • Maks. driftstrykk 16 bar
Materialer
  • Pumpehus og lanterne: EN-GJL-250
  • Løpehjul
  • Standardutførelse: EN-GJL-200
  • Spesialutførelse: Bronse CuSn 10
  • Aksel: 1.4122
  • Mekanisk tetning: AQEGG; andre mekaniske tetninger på forespørsel
Beskrivelse/konstruksjon
Ettrinns lavtrykks sentrifugalpumpe i inlineutførelse med:
  • Mekanisk tetning
  • Flensanslutning
  • Lanterne
  • Kobling
  • Drift med integrert elektronisk turtallsregulering
Flange gasket DN 50 PN6/10
Artikkelnummer: 2150974
NRF-nummer:
Flange gasket DN 50 PN6 / 10, Klingersil:
  • Thickness: 2 mm.
  • Inner diameter: 61 mm.
  • Outer diameter: 96 mm.

Erstatningspumpe - Uregulert Erstatningsskjema

Betegnelse Atmos GIGA-I 50/140-5,5/2
Artikkelnummer 2220126
MEI ≥ 0,4
IE 3
Byggelengde 340 mm
Spenning 3x400 V
Pumpehusgjenge/flens DN 50 PN16
Merkestrøm 9,9 A
Nominell effekt P2 5,5 kW
Medietemperatur -20 - +140 °C

Merknader

Obs! Ombygging av rør.
Pumpehjul slipes ned.
Ved pumping av kjølemedier eller spesielle materialkrav ta kontakt med Wilo-Support på telefon 22 80 45 70 eller wilo.no@wilo.com.

Produktinformasjon
Atmos GIGA-I 50/140-5,5/2

Atmos GIGA-I 50/140-5,5/2
Artikkelnummer : 2220126
NRF-nummer :

Konstruksjon
Tørrløperpumpe i inline-utførelse med flensforbindelse.

Applikasjon
Transport av oppvarmingsvann (ifølge VDI 2035), kaldtvann og vannglykolblandinger uten abrasive stoffer i varme-, kaldtvanns- og kjølevannsanlegg.

Tekniske spesifikasjoner
  • Tillatt temperaturområde for mediumet -20 °C til +140 °C
  • Maks. omgivelsestemperatur 40 °C
  • Nettilkobling 3~400 V, 50 Hz (andre på forespørsel)
  • Beskyttelsesklasse IP55
  • Nominell diameter DN 32 til DN 250
  • Standardutførelse for driftstrykk: 13 bar (til +140 °C) / 16 bar (til +120 °C)
Materialer
  • Pumpehus og lanterne: Standard: EN-GJL-250;
  • Løpehjul: Standard: EN-GJL-200; spesialutførelse: Bronse CuSn 10 rustfritt stål 1.4408
  • Aksel: 1.4122
  • Mekanisk tetning: AQEGG; andre mekaniske tetninger på forespørsel
Utførelse
Ettrinns lavtrykks sentrifugalpumpe i inlineutførelse med:
  • Mekanisk tetning
  • Flensanslutning med uttak for trykkmåling R 1/8
  • Lanterne
  • Kobling
  • IEC-normmotor
Leveringsomfang
  • Pumpe
  • Monterings- og driftsveiledning
Viberasjonsdempere liten
Artikkelnummer: 2835505
NRF-nummer:
Viberasjonsdempere plasseres under søylen, en i hvert hjørne
  • Laget av gummi
  • Leveres som sett, med fire stykker i pose
Motflenssett DN 50, PN 10
Artikkelnummer: 2105581
NRF-nummer: 9006636
Motflenser (sveis) leveres komlett i sett med bolter, muttere og flenspakninger.
Drypplate 720x500 typ 2.1
Artikkelnummer: 2835382
NRF-nummer: 9006658
Drypplate for avrenning av kondensvann
  • Produsert av rustfritt stål, SS2333
  • Påloddet bøssning (G 3/4” innv.) i messing, beregnet for tilslutning av dreneringsrør
  • Monteres mellom konsoll / fotplate og søyle
Søyle type 2
Artikkelnummer: 2835498
NRF-nummer:
Søyler beregnet for våte og tørre sirkulasjonspumper i In-line utførelse
  • Plasseres på plant underlag og fylles med betong før montering av konsoll eller fotplate
  • Produsert av rustfritt stål, EN403
  • Leveres komplett med bolter (rustfritt stål) for feste av konsoll eller fotplate
Wilo anbefaler at pumper med en vekt som overstiger 40 kg monteres med konsoll eller fotplate på søyle.
Type 2
Artikkelnummer: 2835387
NRF-nummer: 9006628
Fotplater for montering på søyle eller vegg
  • Fotplaten skruves fast i pumpehusføtter (på undersiden av pumpehus)
  • Bolter av rustfritt stål kan leveres på forespørsel
  • Produsert i rustfritt stål (SS 2333)
  • Merket med eget artikkelnummer
Wilo anbefaler at pumper med en vekt som overstiger 40 kg, monteres med fotplate på søyle.
Nedsv av p-hjul 5,5-11 kW
Artikkelnummer: 2835239
NRF-nummer:
Borring pumpeflens t.o.m DN100
Artikkelnummer: 2835368
NRF-nummer:
Søylepakke - fotplate 2
Artikkelnummer: 2835798
NRF-nummer: 9006742
Monteringspakke - fotplate 2
Komplett montasjepakke for pumper laget for montasje med fotplate.
  • Inneholder søyle, fotplate, vibrasjonsdempere, 7 bolter M12x20 og 3 bolter M10x20
Wilo anbefaler at pumper med en vekt som overstiger 40 kg monteres med fotplate på søyle.
Flange gasket DN 50 PN6/10
Artikkelnummer: 2150974
NRF-nummer:
Flange gasket DN 50 PN6 / 10, Klingersil:
  • Thickness: 2 mm.
  • Inner diameter: 61 mm.
  • Outer diameter: 96 mm.
Motorskap KMS 3,2-16,0 A
Artikkelnummer: 2835153
NRF-nummer: 9008161
Differensialtrykk sensor 10 mvp
Artikkelnummer: 2136454
NRF-nummer:
Differensialtrykk sensor 10 mvp
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
  • Inngangssignal 4-20 mA
  • Beregnet for kobberrør 6 mm
  • Komplett sett
Differensialtrykk sensor 20 mvp
Artikkelnummer: 2136456
NRF-nummer: 9007976
Differensialtrykk sensor 20 mvp
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
  • Inngangssignal 4-20 mA
  • Beregnet for kobberrør 6 mm
  • Komplett sett
Differensialtrykk sensor 40 mvp
Artikkelnummer: 2136458
NRF-nummer: 9007977
Differensialtrykk sensor 40 mvp
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
  • Inngangssignal 4-20 mA
  • Beregnet for kobberrør 6 mm
  • Komplett sett
Differensialtrykk sensor 60 mvp
Artikkelnummer: 503184696
NRF-nummer:
Differensialtrykk sensor 60 mvp
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
  • Inngangssignal 4-20 mA
  • Beregnet for kobberrør 6 mm
  • Komplett sett
Differensialtrykk sensor 100 mvp
Artikkelnummer: 503184799
NRF-nummer: 9007975
Differensialtrykk sensor 100 mvp
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
  • Inngangssignal 4-20 mA
  • Beregnet for kobberrør 6 mm
  • Komplett sett
Frekvensomformer EFC 5,5 kW 3~
Artikkelnummer: 2551154
NRF-nummer:
