Eksisterende pumpe - Sirkulasjon

Fabrikat ABS, Scanpump, Vadstena
Betegnelse VM 80-13 8,0 kW ø133
Byggelengde 400 mm
Spenning 3x400 V
Pumpehusgjenge/flens DN 80 PN10

Erstatningspumpe - Uregulert Erstatningsskjema

Betegnelse IL 80/140-7,5/2
Artikkelnummer 2120913
NRF-nummer 900 71 13
MEI ≥ 0,4
IE 3
Byggelengde 400 mm
Spenning 3x400 V
Pumpehusgjenge/flens DN 80 PN16
Merkestrøm 13,7 A
Nominell effekt P2 7,5 kW
Medietemperatur -20 - +140 °C

Merknader

Obs! Ombygging av rør.

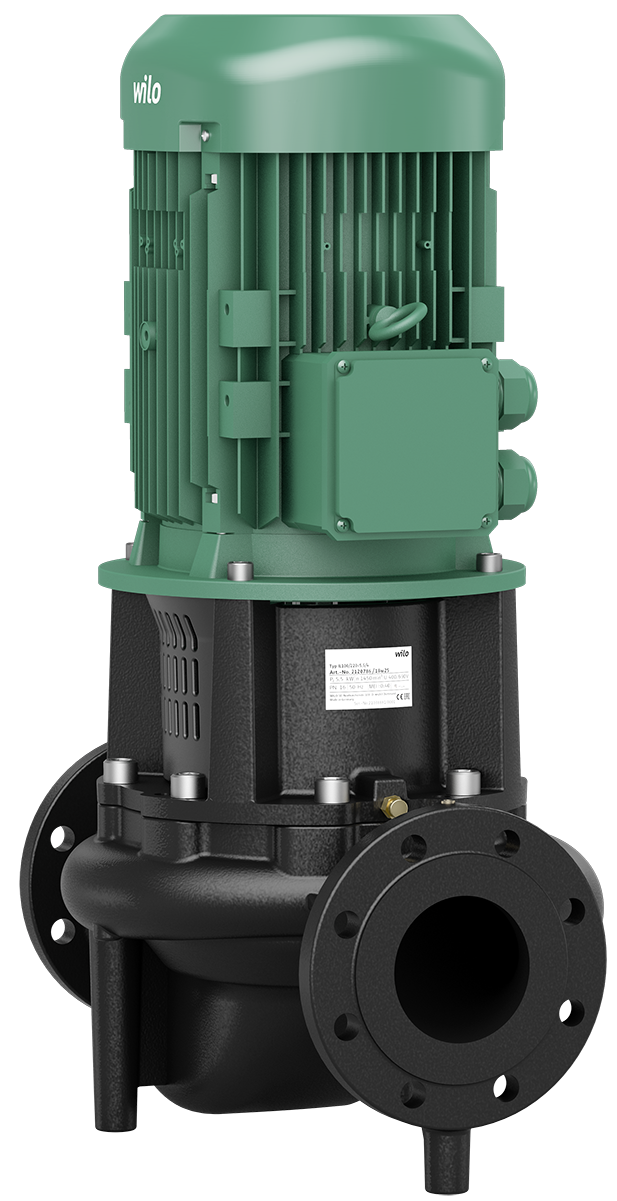

Produktinformasjon
IL 80/140-7,5/2

IL 80/140-7,5/2
Artikkelnummer: 2120913
NRF-nummer: 9007113

Spesielle egenskaper / produktfordeler
  • Reducerede Life Cycle Costs på grund af optimeret virkningsgrad
  • Seriemæssige kondensatudløbshuller i motorhusene
  • Kan anvendes fleksibelt i klima- og køleanlæg med anvendelsesfordele på grund af målrettet kondensatbortledning ved hjælp af optimeret design af lanternen (patenteret)
  • Høj korrosionsbeskyttelse på grund af katodisk elektroforetisk lakering
  • Gode leveringsmuligheder i hele verden for standardmotorer (iht. Wilo-specifikationer) og standard-akseltætning
Konstruksjon
Tørløberpumpe i inline-konstruktion med flangeforbindelse.

Bruk
Pumpning af opvarmningsvand (iht. VDI 2035), koldt vand og vand-glykol-blandinger uden slibende partikler i opvarmnings-, koldtvands- og kølesystemer.

Leveringsomfang
  • Pumpe
  • Monterings- og driftsvejledning
Tekniske spesifikasjoner
  • Tilladt temperaturområde -20 °C til +140 °C
  • Nettilslutning 3~400 V, 50 Hz (andre på forespørgsel)
  • Kapslingsklasse IP55
  • Nominel diameter DN 32 til DN 250
  • Maks. driftstryk 16 bar (25 bar på forespørgsel)
Materialer
  • Pumpehus og lanterne: Standard: EN-GJL-250; option sejjern EN-GJS-400-18-LT
  • Pumpehjul: Standard: EN-GJL-200; specialversion: Bronze CuSn 10
  • Aksel: 1.4122
  • Akseltætning: AQEGG, andre akseltætninger på forespørgsel
Beskrivelse/konstruksjon
Et-trins lavtrykscentrifugalpumpe i inline-konstruktion med:
  • Akseltætning
  • Flangeforbindelse med trykmålingsforbindelse R 1/8
  • Lanterne
  • Kobling
  • IEC-normmotor
Viberasjonsdempere liten
Artikkelnummer: 2835505
NRF-nummer:
Viberasjonsdempere plasseres under søylen, en i hvert hjørne
  • Laget av gummi
  • Leveres som sett, med fire stykker i pose
Motflenssett DN 80, PN 10
Artikkelnummer: 2105585
NRF-nummer: 9006638
Motflenser (sveis) leveres komlett i sett med bolter, muttere og flenspakninger.
Drypplate 720x500 typ 2.1
Artikkelnummer: 2835382
NRF-nummer: 9006658
Drypplate for avrenning av kondensvann
  • Produsert av rustfritt stål, SS2333
  • Påloddet bøssning (G 3/4” innv.) i messing, beregnet for tilslutning av dreneringsrør
  • Monteres mellom konsoll / fotplate og søyle
Søyle type 2
Artikkelnummer: 2835498
NRF-nummer:
Søyler beregnet for våte og tørre sirkulasjonspumper i In-line utførelse
  • Plasseres på plant underlag og fylles med betong før montering av konsoll eller fotplate
  • Produsert av rustfritt stål, EN403
  • Leveres komplett med bolter (rustfritt stål) for feste av konsoll eller fotplate
Wilo anbefaler at pumper med en vekt som overstiger 40 kg monteres med konsoll eller fotplate på søyle.
Type 2
Artikkelnummer: 2835387
NRF-nummer: 9006628

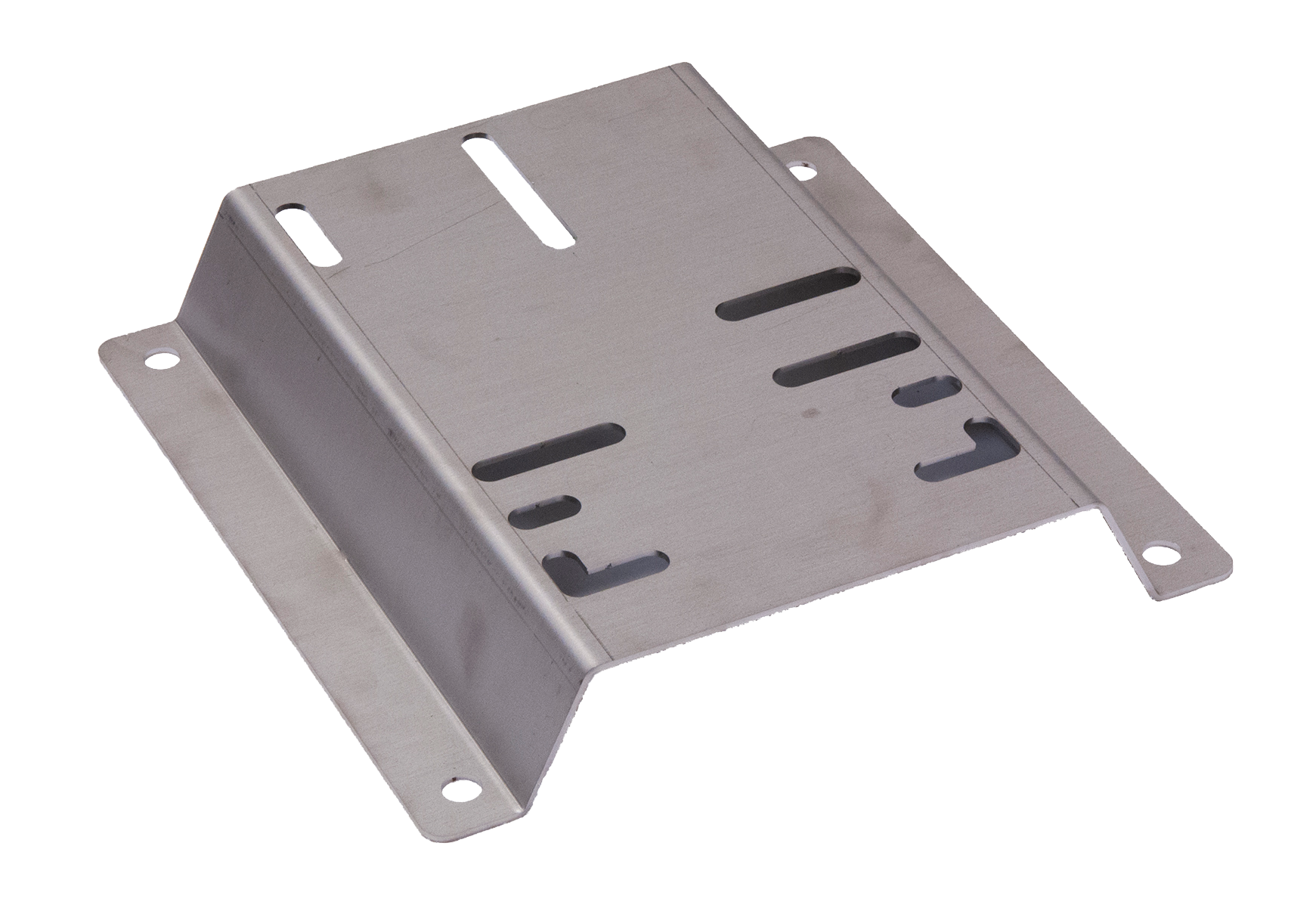

Fotplater for montering på søyle eller vegg
  • Fotplaten skruves fast i pumpehusføtter (på undersiden av pumpehus)
  • Bolter av rustfritt stål kan leveres på forespørsel
  • Produsert i rustfritt stål (SS 2333)
  • Merket med eget artikkelnummer
Wilo anbefaler at pumper med en vekt som overstiger 40 kg, monteres med fotplate på søyle.
Nedsv av p-hjul 5,5-11 kW
Artikkelnummer: 2835239
NRF-nummer:
Borring pumpeflens t.o.m DN100
Artikkelnummer: 2835368
NRF-nummer:
Søylepakke - fotplate 2
Artikkelnummer: 2835798
NRF-nummer: 9006742

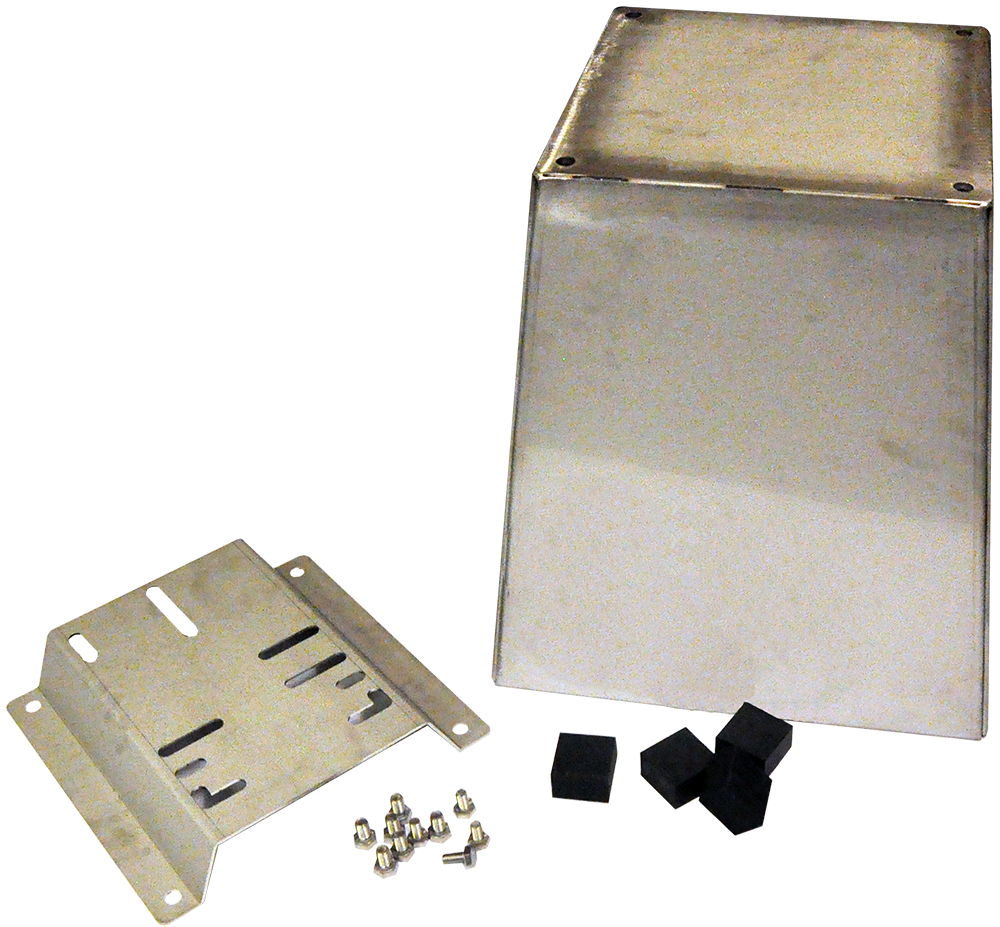

Monteringspakke - fotplate 2
Komplett montasjepakke for pumper laget for montasje med fotplate.
  • Inneholder søyle, fotplate, vibrasjonsdempere, 7 bolter M12x20 og 3 bolter M10x20
Wilo anbefaler at pumper med en vekt som overstiger 40 kg monteres med fotplate på søyle.
Flange gasket DN 80 PN6/10
Artikkelnummer: 2175880
NRF-nummer:
Flange gasket DN 80 PN6 / 10, Klingersil:
  • Thickness: 2 mm.
  • Inner diameter: 90 mm.
  • Outer diameter: 132 mm.
Motorskap KMS 3,2-16,0 A
Artikkelnummer: 2835153
NRF-nummer:
Styreskap SK 602N
Artikkelnummer: 2120444
NRF-nummer:
Wall-mounted unit for electrical connection of single-phase and three-phase pumps with integrated thermal winding contacts (WSK) for monitoring the winding temperature (full motor protection).
Automatic reactivation of pump after power failure and automatic fault acknowledgement after cooling off of the motor.

Equipment/function:
  • Full motor protection tripping unit for pumps with thermal winding contact (WSK)
  • Switch on/off with integrated run signal light
  • Terminals for external, potential-free activation/deactivation
  • Connection terminal strip
Styreskap SK 622N
Artikkelnummer: 2120445
NRF-nummer:
Wall-mounted unit for electrical connection of single-phase and three-phase pumps with integrated thermal winding contacts (WSK) for monitoring the winding temperature (full motor protection) and external run/fault signal.
Automatic reactivation of pump after power failure and automatic fault acknowledgement after cooling off of the motor.

Equipment/function:
  • Full motor protection tripping unit for pumps with thermal winding contact (WSK)
  • Switch on/off with integrated run signal light
  • Fault signal light
  • Terminals for external, potential-free activation/deactivation
  • Potential-free contacts for external run signal (SBM) and fault signal (SSM)
  • Connection terminal strip
Scope of delivery:
  • Switchgear SK 622N
  • 4 threaded cable connections M20
  • Installation and operating instructions
Differensialtrykk sensor 2 mvp
Artikkelnummer: 503184295
NRF-nummer: 9005194
Differensialtrykk sensor 2 mvp
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
  • Inngangssignal 4-20 mA
  • Beregnet for kobberrør 6 mm
  • Komplett sett
Differensialtrykk sensor 10 mvp
Artikkelnummer: 2136554
NRF-nummer: 9005195
Differensialtrykk sensor 10 mvp
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
  • Inngangssignal 4-20 mA
  • Beregnet for kobberrør 6 mm
  • Komplett sett
Differensialtrykk sensor 20 mvp
Artikkelnummer: 2136456
NRF-nummer: 9005196
Differensialtrykk sensor 20 mvp
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
  • Inngangssignal 4-20 mA
  • Beregnet for kobberrør 6 mm
  • Komplett sett
Differensialtrykk sensor 40 mvp
Artikkelnummer: 2136458
NRF-nummer:
Differensialtrykk sensor 40 mvp
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
  • Inngangssignal 4-20 mA
  • Beregnet for kobberrør 6 mm
  • Komplett sett
Differensialtrykk sensor 60 mvp
Artikkelnummer: 503184696
NRF-nummer:
Differensialtrykk sensor 60 mvp
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
  • Inngangssignal 4-20 mA
  • Beregnet for kobberrør 6 mm
  • Komplett sett
Differensialtrykk sensor 100 mvp
Artikkelnummer: 503184799
NRF-nummer:
Differensialtrykk sensor 100 mvp
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
  • Inngangssignal 4-20 mA
  • Beregnet for kobberrør 6 mm
  • Komplett sett
Frekvensomformer EFC-7,5 kW 3~
Artikkelnummer: 2550228
NRF-nummer:
