Eksisterende pumpe - Sirkulasjon

Fabrikat ABS, Scanpump, Vadstena
Betegnelse VMP 124/440
Byggelengde 560 mm
Spenning 3x400 V
Pumpehusgjenge/flens DN 125 PN6

Erstatningspumpe - Uregulert Erstatningsskjema

Betegnelse DL 100/200-4/4
Artikkelnummer 2120974
NRF-nummer 900 73 31
MEI ≥ 0,4
IE 3
Byggelengde 550 mm
Spenning 3x400 V
Pumpehusgjenge/flens DN 100 PN16
Merkestrøm 8,50 A
Nominell effekt P2 4 kW
Medietemperatur -20 - +140 °C

Merknader

Obs! Ombygging av rør.

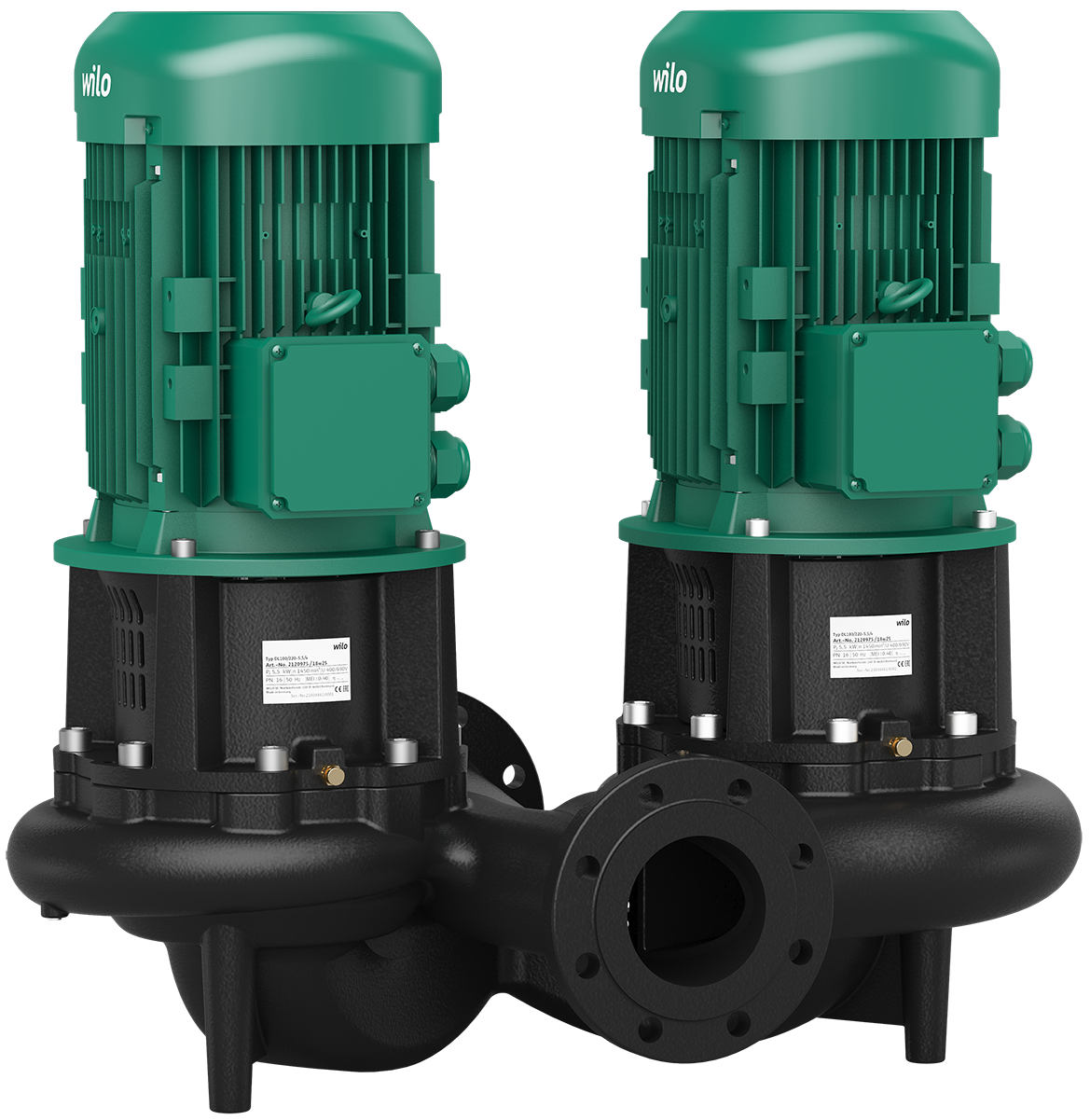

Produktinformasjon
DL 100/200-4/4

DL 100/200-4/4
Artikkelnummer: 2120974
NRF-nummer: 9007331

Spesielle egenskaper / produktfordeler
  • Reduserte livsløpskostnader takket være optimerte virkningsgrader
  • Til fleksibel bruk i klima- og kjøleanlegg med nyttefordeler takket være målrettet kondensavledning med den optimerte laternedesignen (patentert)
  • Katodisk dypplakkering gir effektiv beskyttelse mot korrosjon
  • Hoved-/reservedrift eller topplastdrift (ved hjelp av ekstern tilleggsenhet)
Konstruksjon
Tørrløperdobbeltpumpe i Inline-utførelse med flenstilkobling

Bruk
Transport av oppvarmingsvann (ifølge VDI 2035), kaldtvann og vannglykolblandinger uten abrasive stoffer i varme-, kaldtvanns- og kjølevannsanlegg.

Leveringsomfang
  • Pumpe
  • Monterings- og driftsveiledning
Tekniske spesifikasjoner
  • Tillatt temperaturområde -20 °C til +140 °C
  • Nettilkobling 3~400 V, 50 Hz (andre på forespørsel)
  • Beskyttelsesklasse IP 55
  • Nominell diameter DN 32 til DN 200
  • Maks. driftstrykk 16 bar
Materialer
  • Pumpehus og lanterne: Standard: EN-GJL-250
  • Løpehjul: Standard: EN-GJL-200; spesialutførelse: Bronse CuSn 10
  • Aksel: 1.4122
  • Mekanisk tetning: AQEGG; andre mekaniske tetninger på forespørsel
Beskrivelse/konstruksjon
Ettrinns lavtrykk-dobbeltpumpe i inline-utførelse med:
  • Omkoblingsspjeld
  • Mekanisk tetning
  • Flensanslutning med uttak for trykkmåling R 1/8
  • Lanterne
  • Kobling
  • IEC-normmotor
Motflenssett DN 100, PN 10
Artikkelnummer: 2105587
NRF-nummer:
Motflenser (sveis) leveres komlett i sett med bolter, muttere og flenspakninger.
Drypplate 900x600 typ 4.1
Artikkelnummer: 2835384
NRF-nummer: 9006662
Drypplate for avrenning av kondensvann
  • Produsert av rustfritt stål, SS2333
  • Påloddet bøssning (G 3/4” innv.) i messing, beregnet for tilslutning av dreneringsrør
  • Monteres mellom konsoll / fotplate og søyle
Søyle type 4
Artikkelnummer: 2835500
NRF-nummer:
Søyler beregnet for våte og tørre sirkulasjonspumper i In-line utførelse
  • Plasseres på plant underlag og fylles med betong før montering av konsoll eller fotplate
  • Produsert av rustfritt stål, EN403
  • Leveres komplett med bolter (rustfritt stål) for feste av konsoll eller fotplate
Wilo anbefaler at pumper med en vekt som overstiger 40 kg monteres med konsoll eller fotplate på søyle.
Viberasjonsdempere stor
Artikkelnummer: 2835506
NRF-nummer:
Viberasjonsdempere plasseres under søylen, en i hvert hjørne
  • Laget av gummi
  • Leveres som sett, med fire stykker i pose

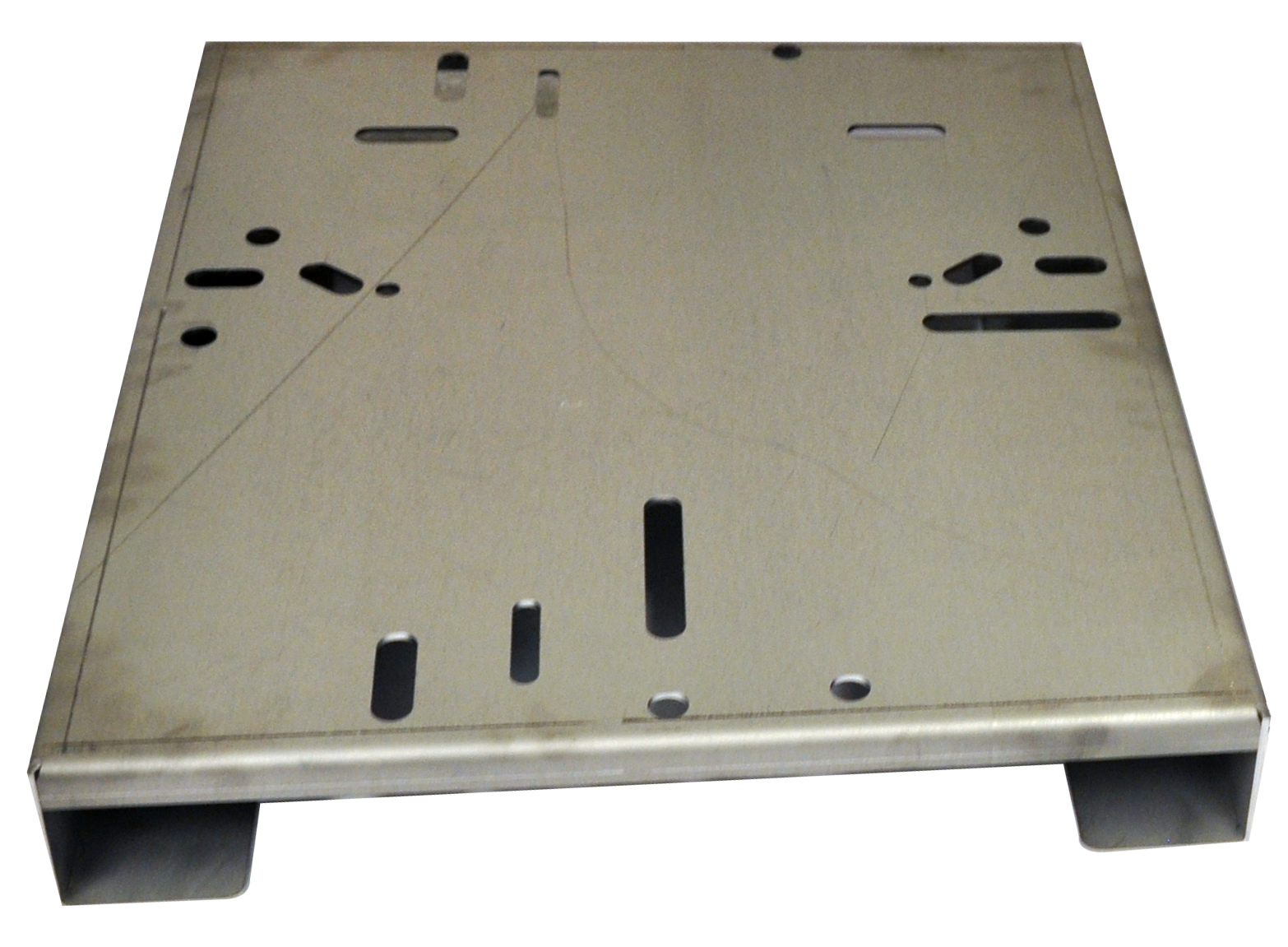

Type 4B
Artikkelnummer: 2835390
NRF-nummer: 9006632
Fotplater for montering på søyle eller vegg
  • Fotplaten skruves fast i pumpehusføtter (på undersiden av pumpehus)
  • Bolter av rustfritt stål kan leveres på forespørsel
  • Produsert i rustfritt stål (SS 2333)
  • Merket med eget artikkelnummer
Wilo anbefaler at pumper med en vekt som overstiger 40 kg, monteres med fotplate på søyle.
BLINDLOKK P270 SETT
Artikkelnummer: 2042861
NRF-nummer:
Blindlokk for service og reparasjonsarbeider
  • Leveres i komplett sats som inneholder blindlokk og pakning
Nedsv av p-hjul t.o.m 4 kW
Artikkelnummer: 2835488
NRF-nummer:
Borring pumpeflens t.o.m DN100
Artikkelnummer: 2835368
NRF-nummer:
Søylepakke - fotplate 4B
Artikkelnummer: 2835801
NRF-nummer: 9006745

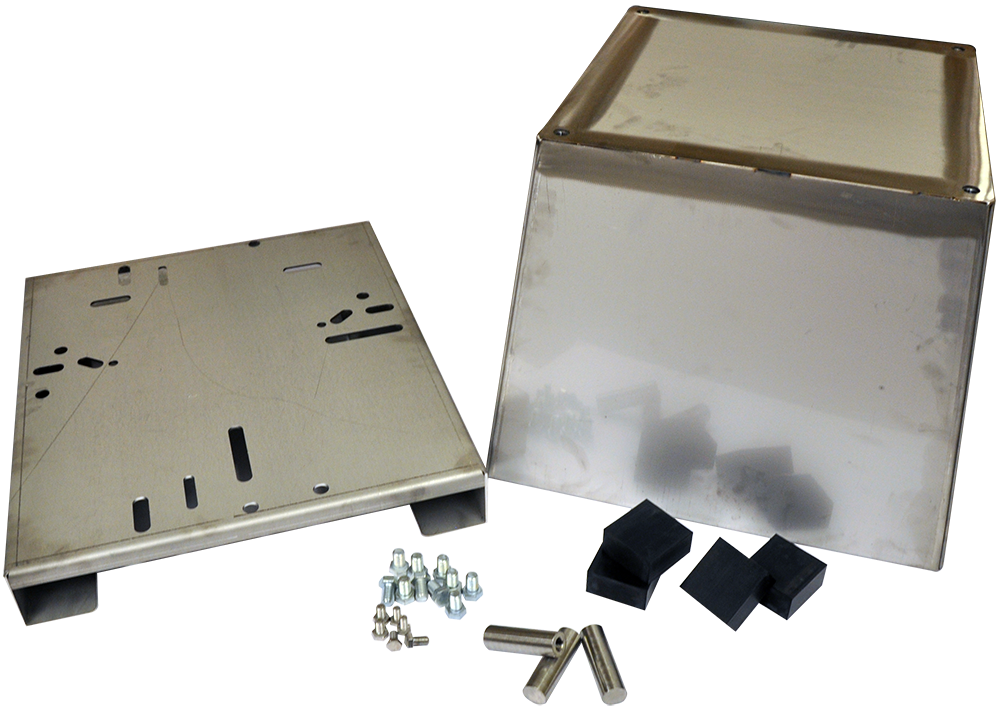

Monteringspakke - fotplate 4B
Komplett montasjepakke for pumper laget for montasje med fotplate.
  • Inneholder søyle, fotplate, vibrasjonsdempere, 7 bolter M12x20, 3 bolter M10x20 og 3 bolter M16x20
Wilo anbefaler at pumper med en vekt som overstiger 40 kg monteres med fotplate på søyle.
Flange gasket DN 100 PN6/10
Artikkelnummer: 2153115
NRF-nummer:
Flange gasket DN 100 PN6 / 10, Klingersil:
  • Thickness: 2 mm.
  • Inner diameter: 115 mm.
  • Outer diameter: 152 mm.
Differensialtrykk sensor 2 mvp
Artikkelnummer: 503184295
NRF-nummer: 9005194
Differensialtrykk sensor 2 mvp
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
  • Inngangssignal 4-20 mA
  • Beregnet for kobberrør 6 mm
  • Komplett sett
Differensialtrykk sensor 10 mvp
Artikkelnummer: 2136554
NRF-nummer: 9005195
Differensialtrykk sensor 10 mvp
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
  • Inngangssignal 4-20 mA
  • Beregnet for kobberrør 6 mm
  • Komplett sett
Differensialtrykk sensor 20 mvp
Artikkelnummer: 2136456
NRF-nummer: 9005196
Differensialtrykk sensor 20 mvp
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
  • Inngangssignal 4-20 mA
  • Beregnet for kobberrør 6 mm
  • Komplett sett
Differensialtrykk sensor 40 mvp
Artikkelnummer: 2136458
NRF-nummer:
Differensialtrykk sensor 40 mvp
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
  • Inngangssignal 4-20 mA
  • Beregnet for kobberrør 6 mm
  • Komplett sett
Differensialtrykk sensor 60 mvp
Artikkelnummer: 503184696
NRF-nummer:
Differensialtrykk sensor 60 mvp
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
  • Inngangssignal 4-20 mA
  • Beregnet for kobberrør 6 mm
  • Komplett sett
Differensialtrykk sensor 100 mvp
Artikkelnummer: 503184799
NRF-nummer:
Differensialtrykk sensor 100 mvp
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
  • Inngangssignal 4-20 mA
  • Beregnet for kobberrør 6 mm
  • Komplett sett
Frekvensomformer EFC 4,0 kW 3~
Artikkelnummer: 2551152
NRF-nummer:
