3
erstatnings alternativer funnet
Eksisterende pumpe - Sirkulasjon
Fabrikat
ABS, Scanpump, Vadstena
Betegnelse
VMP 50-11/2109 0,75 kW
Byggelengde
250 mm
Spenning
3x400 V
Pumpehusgjenge/flens
DN 50 PN10
Erstatningspumpe - Høyeffektiv Premium Smart Erstatningsskjema
Betegnelse
Stratos MAXO-D 50/0,5-12 -R7
Artikkelnummer
2217981
NRF-nummer
9008001
EEI
≤ 0,17
Byggelengde
280 mm
Spenning
1x230 V
Pumpehusgjenge/flens
DN 50 PN6/10
Merkestrøm
0,20-2,40 A
Nominell effekt P2
0,487 kW
Medietemperatur
-10 - +90 °C
Merknader
Obs! Ombygging av rør. Obs! Enfase.
Pumper i R7-utførende leveres eksklusiv temperatursensor.
Produktinformasjon

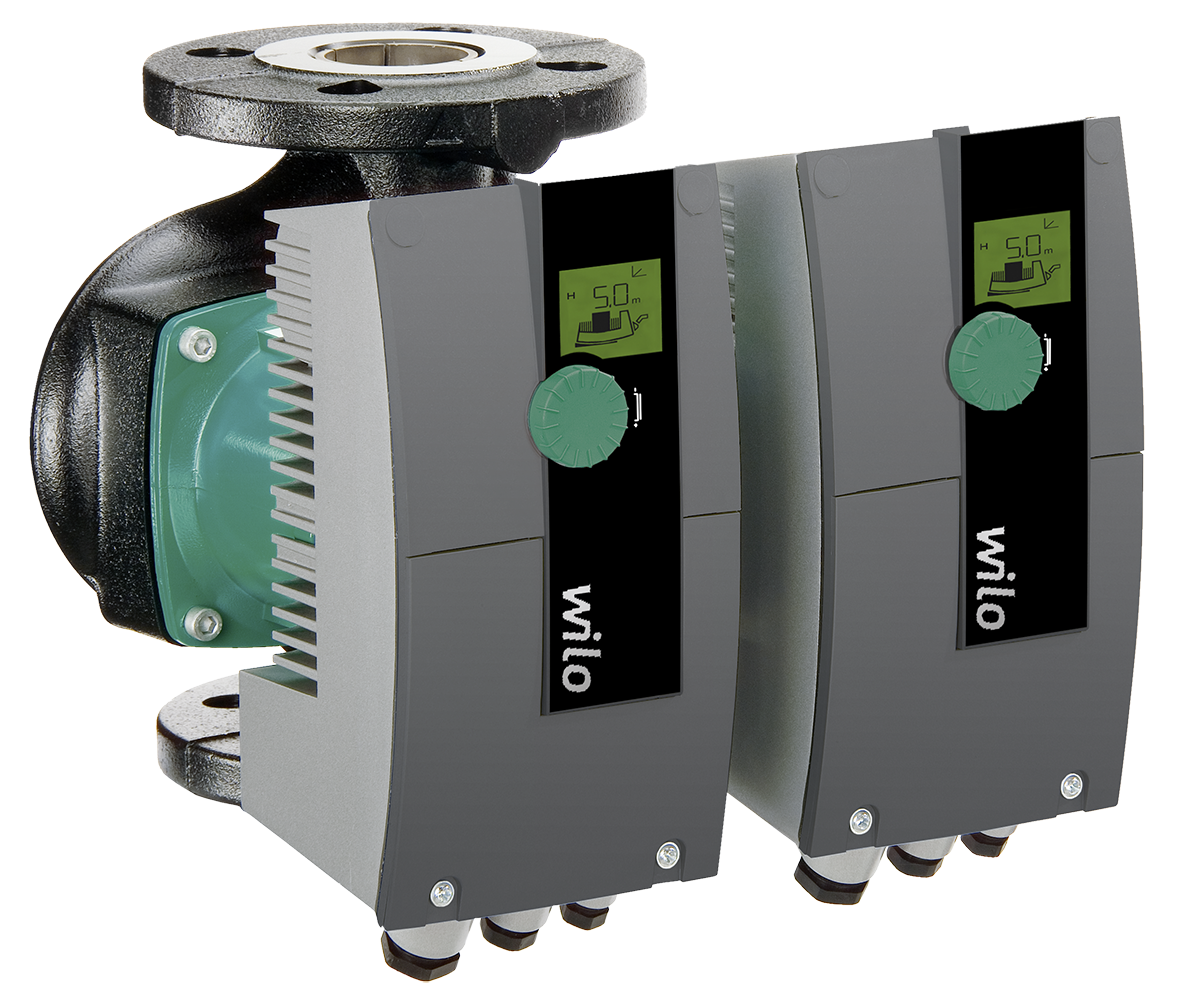

Stratos MAXO-D 50/0,5-12 -R7
Stratos MAXO-D 50/0,5-12 -R7
Artikkelnummer
: 2217981
NRF-nummer
: 9008001
Spesielle egenskaper / produktfordeler
- Intuitiv betjening ved brukerledet innstilling med Setup Guide kombiner med nytt display og betjeningsknapp med grønn-knapp-teknologi.
- Høyeste energieffektivitet ved samspill av optimerte og innovative energisparende funksjoner (f.eks. No-Flow Stop).
- Optimal systemeffektivitet med nye, innovative intelligente reguleringsfunksjoner som f.eks. Dynamic Adapt plus, Multi-Flow Adaptation, T-const. og ΔT-const.
- Nyeste kommunikasjonsgrensesnitt (f.eks. Bluetooth) for tilkobling til mobile enheter og direkte nettverkstilkobling av pumpene med Wilo Net for multipumpestyring.
- Høyeste elektriske installasjonskomfort ved oversiktlig og romslig koblingsboks og optimert Wilo-Connector.
Med optimaliserte og nyskapende energisparingsfunksjoner setter Wilo-Stratos MAXO nye standarder for kommersielle HVAC- og drikkevannsbruksområder innen området energieffektivitet. Betjeningen er dessuten enklere enn noen gang før for deg takket være utmerket brukervennlighet.
Konstruksjon
Smart våtløpersirkulasjonspumpe med skrue- eller flensforbindelse, EC-motor med integrert elektronisk effekttilpasning.
Bruk
Vannbåren oppvarming (alle systemer), klimaanlegg, lukkede kjølekretsløp, industrielle sirkulasjonsanlegg.
Utrustning/funksjon
Bruksområder
Pumpen muliggjør med sin presise innstilling av reguleringstype for den aktuelle anleggsspesifikke anvendelsen (f.eks. radiator, gulvvarme, takkjøling) en drift med høy anleggseffektivitet.
Varme
- Radiator
- Gulvvarme
- Takvarme
- Luftoppvarming
- Hydraulisk shuntventil
- Varmeveksler
- Takkjøling
- Gulvkjøling
- Luft-klima-apparater
- Hydraulisk shuntventil
- Varmeveksler
- Automatisk omkobling
Reguleringstyper
- Konstant turtall (manuell drift)
- Δp-c for konstant differansetrykk
- Δp-v for variabelt differansetrykk
- Dynamic Adapt plus for kontinuerlig (dynamisk) tilpasning av transportytelsen til det aktuelle behovet
- T-const. for konstant temperaturregulering
- ΔT for regulering av differansetemperatur
- Konstant Q foring konstant væskestrømregulering
- Multi-Flow Adaptation: Sum-væskestrøm-registrering via sirkulasjonspumpe for behovsrettet forsyning av sekundærpumper i varmekrets-fordelere
- Brukerderfinert PID-regulering
- Q-Limitmax. for begrensning av den maksimale væskestrømmen
- Q-Limitmin. for begrensning av den minimale væskestrømmen
- No-Flow Stopp (null-gjennomstrømming-frakobling)
- Automatisk nattsenkedrift
- Minimumspunktregulering (Δp-c regulering med ekstern erverdi-sensor)
- Variabel stigning til Δp-v-karakteristikk
- Valg av bruksområde med Setup Guide
- Innstilling av tilhørende driftsparameter
- Nominelt driftspunkt: direkte innlegging av beregnet driftspunkt ved Δp-v
- Statusindikering
- Innstilling og tilbakesetting av energimengdetlling (varme og kulde)
- Luftefunksjon til pumpen
- Tastelås for å sperre innstillinger
- Funksjon for tilbakestilling til fabrikkinnstillinger eller til lagrede gjenopprettingspunkter (parametersett)
- Parameterinnstilling av analoginnganger
- Parameterinnstilling av binærinnganger
- Parameterinnstilling av reléutganger
- Dobbeltpumpefunksjon (ved 2 enkeltpumper, som skal brukes som dobbeltpumpe)
- Behovsoptimert effekttilpasning for energieffektiv drift avhengig av driftstypen
- Registrering senkedrift
- Frakobling ved null-gjennomstrømmings-registrering (No-Flow Stop)
- Softstart
- Automatiske feilrettingsrutiner (f.eks. deblokkeringsfunksjon)
- Omkobling varme-/kjøledrift
- Komplett motorvern med integrert utløsningselektronikk
2x analoginngang:
- Signaltype: 0 – 10 V, 2 – 10 V, 0 – 20 mA, 4 – 20 mA, PT1000
- Bruk: Settpunktfjernstyring for hver reguleringstype (unntatt Multi-Flow Adaptation), sensorinnganger for temperatur, differansetrykk eller fri sensor i brukerdefinert PID-drift
- For potensialfrie styringsutganger eller bryter
- Parametrerbare funksjoner:
- Ext. OFF
- Ext. MIN
- Ext. MAX
- MANUAL (GLT-AV)
- Tastelås
- Omkobling varme-/kjøledrift
Meldings- og indikeringsfunksjoner
- Displaystatus driftsindikator:
- Settpunkt
- Faktisk løftehøyde
- Er-væskestrøm
- Effektforbruk
- Elektrisk forbruk
- Temperaturer
- Statusindikering LED: Feilfri drift (grønn LED), pumpekommunikasjon (blå LED)
- Displaystatus visning feil (displayfarge rød):
- Feilkoder og feilbeskrivelse i fulltekst
- Stoppetiltak
- Displaystatus visning advarsel (displayfarge gul):
- Advarselskoder og beskrivelse av advarselen i fulltekst
- Stoppetiltak
- Displaystatus prosessvisning (displayfarge blå):
- Pumpeutlufting
- Oppdatering prosess
- Displaystatus BMS-kommunikasjon (displayfarge blå):
- Sammendrag av de aktive BMS-parameterne (datahastighet, adresse,...)
- Samlefeilmelding SSM (potensialfri vekslekontakt)
- Samlet driftsmelding SBM (potensialfri NO (normalt åpen))
- Bluetooth-grensesnitt for trådløs dataoverføring og fjernbetjening av pumpen med smarttelefon eller nettbrett.
- Serielt, digitalt grensesnitt Modbus RTU for tilkobling til bygningsautomasjon via BUS-system RS485 (mulig med Wilo-CIF-modul Modbus RTU).
- Serielt, digitalt grensesnitt BACnet MS/TP for tilkobling til bygningsautomasjon via BUS-system RS485 (mulig med Wilo-CIF-modul BACnet MS/TP).
- Hoved-/reservedrift (automatisk omkobling ved feil / tidsstyrt pumpeveksel)
- Parallelldrift (virkningsgradoptimert inn- og utkobling ved topplast)
- Standardutførelse for pumper DN 32 til DN 65: Kombiflens PN 6/10 (flens PN 16 ifølge EN 1092-2) for motflens PN 6 og PN 16
- Standardutførelse for pumper DN 80: Flens PN 6 (dimensjonert PN 16 ifølge EN 1092-2) for motflens PN 6
- Spesialutførelse for pumpene DN 32 til DN 80: Flens PN 16 (ifølge EN 1092-2) for motflens PN 16
- Tallrike integrerte kommunikasjonsgrensesnitt og alternativt brukbart CIF-modul-støpsel
- 5 kabelinnføringer for tilkobling av kommunikasjonsgrensesnitt
- Bluetooth-grensesnitt
- Høyoppløselig grafikkdisplay med grønn knapp og 2 taster
- Brukervennlig koblingsboks
- Integrert temperatursensor
- Elektrohurtigkobling med optimalisert Wilo-Connector for strømforsyning
- Pumpe
- Optimert Wilo-Connector
- 2x kabelskjøt med gjenger M16 x 1,5
- Underlagsskiver for flenseskruer (ved nominell diameter for tilkobling DN 32 – DN 65)
- Tetning ved gjengeanslutning
- Monterings- og driftsveiledning
- Tillatt temperaturområde -10 °C til +110 °C
- Nettilkobling 1~230 V, 50/60 Hz
- Beskyttelsesklasse IPX4D
- Gjenge- eller flenstilkobling (typeavhengig) Rp 1 til DN 100
- Maks. driftstrykk standardutførelse: 6/10 bar eller 6 bar (spesialutførelse: 10 bar eller 16 bar)
- Pumpehus: grått støpejern med katodisk dypplakkering (KTL-belegg)
- Aksel: Rustfritt stål
- Lager: Kull
- Løpehjul: Plast
- Smart våtløpersirkulasjonspumpe med EC-motor og integrert elektronisk effekttilpasning
- Grønn-knapp-teknologi og grafisk display
- Motorvern med utløserelektronikk
- Støpsel for funksjonsutvidelse med opsjonale CIF-moduler for bygningsautomasjon
- Løpehjul med tredimensjonalt krummede skovler og kunststoffspalterør av karbonfiberkomposittmateriale
Søyle type 1
Artikkelnummer: 2835497
NRF-nummer:
- Plasseres på plant underlag og fylles med betong før montering av konsoll eller fotplate
- Produsert av rustfritt stål, EN403
- Leveres komplett med bolter (rustfritt stål) for feste av konsoll eller fotplate
Viberasjonsdempere liten
Artikkelnummer: 2835505
NRF-nummer:
- Laget av gummi
- Leveres som sett, med fire stykker i pose
Motflenssett DN 50, PN 10
Artikkelnummer: 2105581
NRF-nummer: 9006636
Yonos, Stratos ansl 50 - bl 280
Artikkelnummer: 2835401
NRF-nummer: 9006621
- Konsollen plasseres på innsiden av pumpeflensen
- Produsert av svartstål (SS 2312), grønnmalt (Kataforbehandlet)
- Merket med eget artikkelnummer
Drypplate 490x450 typ 1.2
Artikkelnummer: 2835380
NRF-nummer: 9006657
- Produsert av rustfritt stål, SS2333
- Påloddet bøssning (G 3/4” innv.) i messing, beregnet for tilslutning av dreneringsrør
- Monteres mellom konsoll / fotplate og søyle
BLINDFLENS GR.43 SET
Artikkelnummer: 2049992
NRF-nummer: 9007973
- Leveres i komplett sats som inneholder blindlokk og pakning
CONNECTOR Stratos MAXO
Artikkelnummer: 2194141
NRF-nummer:
- Fits all Strato's MAXO pumps.
CONNECTOR Angle Stratos MAXO
Artikkelnummer: 2212505
NRF-nummer: 9007991
- Fits all Strato's MAXO pumps.
Borring pumpeflens t.o.m DN100
Artikkelnummer: 2835368
NRF-nummer:
Søylepakke - konsoll - tilkobl. 50 - bl 280
Artikkelnummer: 2835807
NRF-nummer: 9006732
Komplett montasjepakke for pumper laget for montasje med konsoll.
- Inneholder søyle, konsoll, vibrasjonsdempere og 2 bolter M12x20
Flange gasket DN 50 PN6/10
Artikkelnummer: 2150974
NRF-nummer:
- Thickness: 2 mm.
- Inner diameter: 61 mm.
- Outer diameter: 96 mm.
Sensor PT 1000 AA
Artikkelnummer: 2193422
NRF-nummer: 9005189
Berøringssensor, plasseres på rørledningen.
Brukes til pumper i Stratos MAXO-serien for måling av væsketemperatur.
- Toleranseklasse i henhold til DIN EN 60751
- Målområde for væsketemperatur -5°C - + 70°C
- Kortvarig drift maks + 90°C
- Lengde på hylse 40 mm
- Kabellengde 3 m
- Dimensjonstilkoblingskabel 2 x 0,35 mm2
- Beskyttelsesklasse IP 63
Berøringssensor PT 1000 B
Artikkelnummer: 2193421
NRF-nummer: 9005191
Berøringssensor PT 1000 B
Berøringssensor, plasseres på rørledningen. Brukes til pumper i Stratos MAXO-serien for måling av væsketemperatur.
Berøringssensor, plasseres på rørledningen. Brukes til pumper i Stratos MAXO-serien for måling av væsketemperatur.
- Toleranseklasse i henhold til DIN EN 60751
- Målområde for væsketemperatur -5°C - + 70°C
- Kortvarig drift maks + 90°C
- Lengde på hylse 40 mm
- Kabellengde 3 m
- Dimensjonstilkoblingskabel 2 x 0,35 mm2
- Beskyttelsesklasse IP 63
Sensorlomme G 1/2" 100 mm
Artikkelnummer: 2193424
NRF-nummer: 9005192
Sensorlomme med G ½ gjenge, brukt med sensor PT 1000 AA. Giveren festes ved hjelp av PG7 klemnippel.
Brukes til rørdimensjoner fra og med DN 65.
Brukes til rørdimensjoner fra og med DN 65.
- Dybde på hylse er 100 mm
- Gjenge G 1/2"
- Laget av kobber
- Indre diameter 6,4 mm
CIF-Modul BACnet
Artikkelnummer: 2190367
NRF-nummer: 9004564
Beregnet for pumper i Stratos MAXO-serien. Modulen er montert på pinner i motorens koblingsboks og forankret med to skruer. For dobbeltpumper (kommunikasjon mellom to drivsider) er det ikke nødvendig med CIF-moduler i begge drivsider. Dobbelpumpefunksjonalitet opprettholdes med en CIF-Modul i master pumpe.
Funksjoner:
- Digitalt grensesnitt (BACnet) for tilkobling til automatisering
CIF-Modul CAN
Artikkelnummer: 2190369
NRF-nummer: 9004565
Beregnet for pumper i Stratos MAXO-serien. Modulen er montert på pinner i motorens koblingsboks og forankret med to skruer. For dobbeltpumper (kommunikasjon mellom to drivsider) er det ikke nødvendig med CIF-moduler i begge drivsider. Dobbelpumpefunksjonalitet opprettholdes med en CIF-Modul i master pumpe.
Funksjoner:
- Digitalt grensesnitt (CAN) for tilkobling til automatisering
CIF-Modul LON
Artikkelnummer: 2190370
NRF-nummer: 9004566
Beregnet for pumper i Stratos MAXO-serien. Modulen er montert på pinner i motorens koblingsboks og forankret med to skruer. For dobbeltpumper (kommunikasjon mellom to drivsider) er det ikke nødvendig med CIF-moduler i begge drivsider. Dobbelpumpefunksjonalitet opprettholdes med en CIF-Modul i master pumpe.
Funksjoner:
- Digitalt grensesnitt (LON) for tilkobling til automatisering
CIF-Modul Modbus
Artikkelnummer: 2190368
NRF-nummer: 9004567
Beregnet for pumper i Stratos MAXO-serien. Modulen er montert på pinner i motorens koblingsboks og forankret med to skruer. For dobbeltpumper (kommunikasjon mellom to drivsider) er det ikke nødvendig med CIF-moduler i begge drivsider. Dobbelpumpefunksjonalitet opprettholdes med en CIF-Modul i master pumpe.
Funksjoner:
- Digitalt grensesnitt (Modbus) for tilkobling til automatisering
Smart Gateway
Artikkelnummer: 2197100
NRF-nummer:
REG device to establish communication between Wilo products with Wilo Net and the Wilo-Smart Cloud via Internet.
Enables remote monitoring and control of connected products using the Wilo-Smart connect function in the Wilo Assistant app.
Enables remote monitoring and control of connected products using the Wilo-Smart connect function in the Wilo Assistant app.
CIF-Module Ethernet
Artikkelnummer: 2211408
NRF-nummer: 9007985
Beregnet for pumper i Stratos MAXO-serien. Modulen er montert på pinner i motorens koblingsboks og forankret med to skruer. For dobbeltpumper (kommunikasjon mellom to drivsider) er det ikke nødvendig med CIF-moduler i begge drivsider. Dobbelpumpefunksjonalitet opprettholdes med en CIF-Modul i master pumpe.
Funksjoner:
- Digitalt TCP Modbus/ IP Bacnet gränssnitt för anslutning till central fastighetsstyrning/-övervakning via Ethernet bus-system
CIF-Modul Modbus TCP
Artikkelnummer: 2211409
NRF-nummer:
Beregnet for pumper i Stratos MAXO-serien. Modulen er montert på pinner i motorens koblingsboks og forankret med to skruer. For dobbeltpumper (kommunikasjon mellom to drivsider) er det ikke nødvendig med CIF-moduler i begge drivsider. Dobbelpumpefunksjonalitet opprettholdes med en CIF-Modul i master pumpe.
Funksjoner:
- Digitalt grensesnitt (Modbus) for tilkobling til automatisering
Differensialtrykk sensor 10 mvp
Artikkelnummer: 2136454
NRF-nummer:
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
- Inngangssignal 4-20 mA
- Beregnet for kobberrør 6 mm
- Komplett sett
Erstatningspumpe - Høyeffektiv Premium Smart Erstatningsskjema
Betegnelse
Stratos MAXO-D 50/0,5-12
Artikkelnummer
2164655
NRF-nummer
9003284
EEI
≤ 0,17
Byggelengde
280 mm
Spenning
1x230 V
Pumpehusgjenge/flens
DN 50 PN6/10
Merkestrøm
0,20-2,40 A
Nominell effekt P2
0,487 kW
Medietemperatur
-10 - +110 °C
Merknader
Obs! Ombygging av rør. Obs! Enfase.
Erstatningspumpe utstyrt med temperatursensor.
Produktinformasjon
Stratos MAXO-D 50/0,5-12
Stratos MAXO-D 50/0,5-12
Artikkelnummer
: 2164655
NRF-nummer
: 9003284
Spesielle egenskaper / produktfordeler
- Intuitiv betjening ved brukerledet innstilling med Setup Guide kombiner med nytt display og betjeningsknapp med grønn-knapp-teknologi.
- Høyeste energieffektivitet ved samspill av optimerte og innovative energisparende funksjoner (f.eks. No-Flow Stop).
- Optimal systemeffektivitet med nye, innovative intelligente reguleringsfunksjoner som f.eks. Dynamic Adapt plus, Multi-Flow Adaptation, T-const. og ΔT-const.
- Nyeste kommunikasjonsgrensesnitt (f.eks. Bluetooth) for tilkobling til mobile enheter og direkte nettverkstilkobling av pumpene med Wilo Net for multipumpestyring.
- Høyeste elektriske installasjonskomfort ved oversiktlig og romslig koblingsboks og optimert Wilo-Connector.
Med optimaliserte og nyskapende energisparingsfunksjoner setter Wilo-Stratos MAXO nye standarder for kommersielle HVAC- og drikkevannsbruksområder innen området energieffektivitet. Betjeningen er dessuten enklere enn noen gang før for deg takket være utmerket brukervennlighet.
Konstruksjon
Smart våtløpersirkulasjonspumpe med skrue- eller flensforbindelse, EC-motor med integrert elektronisk effekttilpasning.
Bruk
Vannbåren oppvarming (alle systemer), klimaanlegg, lukkede kjølekretsløp, industrielle sirkulasjonsanlegg.
Utrustning/funksjon
Bruksområder
Pumpen muliggjør med sin presise innstilling av reguleringstype for den aktuelle anleggsspesifikke anvendelsen (f.eks. radiator, gulvvarme, takkjøling) en drift med høy anleggseffektivitet.
Varme
- Radiator
- Gulvvarme
- Takvarme
- Luftoppvarming
- Hydraulisk shuntventil
- Varmeveksler
- Takkjøling
- Gulvkjøling
- Luft-klima-apparater
- Hydraulisk shuntventil
- Varmeveksler
- Automatisk omkobling
Reguleringstyper
- Konstant turtall (manuell drift)
- Δp-c for konstant differansetrykk
- Δp-v for variabelt differansetrykk
- Dynamic Adapt plus for kontinuerlig (dynamisk) tilpasning av transportytelsen til det aktuelle behovet
- T-const. for konstant temperaturregulering
- ΔT for regulering av differansetemperatur
- Konstant Q foring konstant væskestrømregulering
- Multi-Flow Adaptation: Sum-væskestrøm-registrering via sirkulasjonspumpe for behovsrettet forsyning av sekundærpumper i varmekrets-fordelere
- Brukerderfinert PID-regulering
- Q-Limitmax. for begrensning av den maksimale væskestrømmen
- Q-Limitmin. for begrensning av den minimale væskestrømmen
- No-Flow Stopp (null-gjennomstrømming-frakobling)
- Automatisk nattsenkedrift
- Minimumspunktregulering (Δp-c regulering med ekstern erverdi-sensor)
- Variabel stigning til Δp-v-karakteristikk
- Valg av bruksområde med Setup Guide
- Innstilling av tilhørende driftsparameter
- Nominelt driftspunkt: direkte innlegging av beregnet driftspunkt ved Δp-v
- Statusindikering
- Innstilling og tilbakesetting av energimengdetlling (varme og kulde)
- Luftefunksjon til pumpen
- Tastelås for å sperre innstillinger
- Funksjon for tilbakestilling til fabrikkinnstillinger eller til lagrede gjenopprettingspunkter (parametersett)
- Parameterinnstilling av analoginnganger
- Parameterinnstilling av binærinnganger
- Parameterinnstilling av reléutganger
- Dobbeltpumpefunksjon (ved 2 enkeltpumper, som skal brukes som dobbeltpumpe)
- Behovsoptimert effekttilpasning for energieffektiv drift avhengig av driftstypen
- Registrering senkedrift
- Frakobling ved null-gjennomstrømmings-registrering (No-Flow Stop)
- Softstart
- Automatiske feilrettingsrutiner (f.eks. deblokkeringsfunksjon)
- Omkobling varme-/kjøledrift
- Komplett motorvern med integrert utløsningselektronikk
2x analoginngang:
- Signaltype: 0 – 10 V, 2 – 10 V, 0 – 20 mA, 4 – 20 mA, PT1000
- Bruk: Settpunktfjernstyring for hver reguleringstype (unntatt Multi-Flow Adaptation), sensorinnganger for temperatur, differansetrykk eller fri sensor i brukerdefinert PID-drift
- For potensialfrie styringsutganger eller bryter
- Parametrerbare funksjoner:
- Ext. OFF
- Ext. MIN
- Ext. MAX
- MANUAL (GLT-AV)
- Tastelås
- Omkobling varme-/kjøledrift
Meldings- og indikeringsfunksjoner
- Displaystatus driftsindikator:
- Settpunkt
- Faktisk løftehøyde
- Er-væskestrøm
- Effektforbruk
- Elektrisk forbruk
- Temperaturer
- Statusindikering LED: Feilfri drift (grønn LED), pumpekommunikasjon (blå LED)
- Displaystatus visning feil (displayfarge rød):
- Feilkoder og feilbeskrivelse i fulltekst
- Stoppetiltak
- Displaystatus visning advarsel (displayfarge gul):
- Advarselskoder og beskrivelse av advarselen i fulltekst
- Stoppetiltak
- Displaystatus prosessvisning (displayfarge blå):
- Pumpeutlufting
- Oppdatering prosess
- Displaystatus BMS-kommunikasjon (displayfarge blå):
- Sammendrag av de aktive BMS-parameterne (datahastighet, adresse,...)
- Samlefeilmelding SSM (potensialfri vekslekontakt)
- Samlet driftsmelding SBM (potensialfri NO (normalt åpen))
- Bluetooth-grensesnitt for trådløs dataoverføring og fjernbetjening av pumpen med smarttelefon eller nettbrett.
- Serielt, digitalt grensesnitt Modbus RTU for tilkobling til bygningsautomasjon via BUS-system RS485 (mulig med Wilo-CIF-modul Modbus RTU).
- Serielt, digitalt grensesnitt BACnet MS/TP for tilkobling til bygningsautomasjon via BUS-system RS485 (mulig med Wilo-CIF-modul BACnet MS/TP).
- Hoved-/reservedrift (automatisk omkobling ved feil / tidsstyrt pumpeveksel)
- Parallelldrift (virkningsgradoptimert inn- og utkobling ved topplast)
- Standardutførelse for pumper DN 32 til DN 65: Kombiflens PN 6/10 (flens PN 16 ifølge EN 1092-2) for motflens PN 6 og PN 16
- Standardutførelse for pumper DN 80: Flens PN 6 (dimensjonert PN 16 ifølge EN 1092-2) for motflens PN 6
- Spesialutførelse for pumpene DN 32 til DN 80: Flens PN 16 (ifølge EN 1092-2) for motflens PN 16
- Tallrike integrerte kommunikasjonsgrensesnitt og alternativt brukbart CIF-modul-støpsel
- 5 kabelinnføringer for tilkobling av kommunikasjonsgrensesnitt
- Bluetooth-grensesnitt
- Høyoppløselig grafikkdisplay med grønn knapp og 2 taster
- Brukervennlig koblingsboks
- Integrert temperatursensor
- Elektrohurtigkobling med optimalisert Wilo-Connector for strømforsyning
- Pumpe
- Optimert Wilo-Connector
- 2x kabelskjøt med gjenger M16 x 1,5
- Underlagsskiver for flenseskruer (ved nominell diameter for tilkobling DN 32 – DN 65)
- Tetning ved gjengeanslutning
- Monterings- og driftsveiledning
- Tillatt temperaturområde -10 °C til +110 °C
- Nettilkobling 1~230 V, 50/60 Hz
- Beskyttelsesklasse IPX4D
- Gjenge- eller flenstilkobling (typeavhengig) Rp 1 til DN 100
- Maks. driftstrykk standardutførelse: 6/10 bar eller 6 bar (spesialutførelse: 10 bar eller 16 bar)
- Pumpehus: grått støpejern med katodisk dypplakkering (KTL-belegg)
- Aksel: Rustfritt stål
- Lager: Kull
- Løpehjul: Plast
- Smart våtløpersirkulasjonspumpe med EC-motor og integrert elektronisk effekttilpasning
- Grønn-knapp-teknologi og grafisk display
- Motorvern med utløserelektronikk
- Støpsel for funksjonsutvidelse med opsjonale CIF-moduler for bygningsautomasjon
- Løpehjul med tredimensjonalt krummede skovler og kunststoffspalterør av karbonfiberkomposittmateriale
Søyle type 1
Artikkelnummer: 2835497
NRF-nummer:
- Plasseres på plant underlag og fylles med betong før montering av konsoll eller fotplate
- Produsert av rustfritt stål, EN403
- Leveres komplett med bolter (rustfritt stål) for feste av konsoll eller fotplate
Viberasjonsdempere liten
Artikkelnummer: 2835505
NRF-nummer:
- Laget av gummi
- Leveres som sett, med fire stykker i pose
Motflenssett DN 50, PN 10
Artikkelnummer: 2105581
NRF-nummer: 9006636
Yonos, Stratos ansl 50 - bl 280
Artikkelnummer: 2835401
NRF-nummer: 9006621
- Konsollen plasseres på innsiden av pumpeflensen
- Produsert av svartstål (SS 2312), grønnmalt (Kataforbehandlet)
- Merket med eget artikkelnummer
Drypplate 490x450 typ 1.2
Artikkelnummer: 2835380
NRF-nummer: 9006657
- Produsert av rustfritt stål, SS2333
- Påloddet bøssning (G 3/4” innv.) i messing, beregnet for tilslutning av dreneringsrør
- Monteres mellom konsoll / fotplate og søyle
BLINDFLENS GR.43 SET
Artikkelnummer: 2049992
NRF-nummer: 9007973
- Leveres i komplett sats som inneholder blindlokk og pakning
CONNECTOR Stratos MAXO
Artikkelnummer: 2194141
NRF-nummer:
- Fits all Strato's MAXO pumps.
CONNECTOR Angle Stratos MAXO
Artikkelnummer: 2212505
NRF-nummer: 9007991
- Fits all Strato's MAXO pumps.
Borring pumpeflens t.o.m DN100
Artikkelnummer: 2835368
NRF-nummer:
Søylepakke - konsoll - tilkobl. 50 - bl 280
Artikkelnummer: 2835807
NRF-nummer: 9006732
Komplett montasjepakke for pumper laget for montasje med konsoll.
- Inneholder søyle, konsoll, vibrasjonsdempere og 2 bolter M12x20
Flange gasket DN 50 PN6/10
Artikkelnummer: 2150974
NRF-nummer:
- Thickness: 2 mm.
- Inner diameter: 61 mm.
- Outer diameter: 96 mm.
Sensor PT 1000 AA
Artikkelnummer: 2193422
NRF-nummer: 9005189
Berøringssensor, plasseres på rørledningen.
Brukes til pumper i Stratos MAXO-serien for måling av væsketemperatur.
- Toleranseklasse i henhold til DIN EN 60751
- Målområde for væsketemperatur -5°C - + 70°C
- Kortvarig drift maks + 90°C
- Lengde på hylse 40 mm
- Kabellengde 3 m
- Dimensjonstilkoblingskabel 2 x 0,35 mm2
- Beskyttelsesklasse IP 63
Berøringssensor PT 1000 B
Artikkelnummer: 2193421
NRF-nummer: 9005191
Berøringssensor PT 1000 B
Berøringssensor, plasseres på rørledningen. Brukes til pumper i Stratos MAXO-serien for måling av væsketemperatur.
Berøringssensor, plasseres på rørledningen. Brukes til pumper i Stratos MAXO-serien for måling av væsketemperatur.
- Toleranseklasse i henhold til DIN EN 60751
- Målområde for væsketemperatur -5°C - + 70°C
- Kortvarig drift maks + 90°C
- Lengde på hylse 40 mm
- Kabellengde 3 m
- Dimensjonstilkoblingskabel 2 x 0,35 mm2
- Beskyttelsesklasse IP 63
Sensorlomme G 1/2" 100 mm
Artikkelnummer: 2193424
NRF-nummer: 9005192
Sensorlomme med G ½ gjenge, brukt med sensor PT 1000 AA. Giveren festes ved hjelp av PG7 klemnippel.
Brukes til rørdimensjoner fra og med DN 65.
Brukes til rørdimensjoner fra og med DN 65.
- Dybde på hylse er 100 mm
- Gjenge G 1/2"
- Laget av kobber
- Indre diameter 6,4 mm
CIF-Modul BACnet
Artikkelnummer: 2190367
NRF-nummer: 9004564
Beregnet for pumper i Stratos MAXO-serien. Modulen er montert på pinner i motorens koblingsboks og forankret med to skruer. For dobbeltpumper (kommunikasjon mellom to drivsider) er det ikke nødvendig med CIF-moduler i begge drivsider. Dobbelpumpefunksjonalitet opprettholdes med en CIF-Modul i master pumpe.
Funksjoner:
- Digitalt grensesnitt (BACnet) for tilkobling til automatisering
CIF-Modul CAN
Artikkelnummer: 2190369
NRF-nummer: 9004565
Beregnet for pumper i Stratos MAXO-serien. Modulen er montert på pinner i motorens koblingsboks og forankret med to skruer. For dobbeltpumper (kommunikasjon mellom to drivsider) er det ikke nødvendig med CIF-moduler i begge drivsider. Dobbelpumpefunksjonalitet opprettholdes med en CIF-Modul i master pumpe.
Funksjoner:
- Digitalt grensesnitt (CAN) for tilkobling til automatisering
CIF-Modul LON
Artikkelnummer: 2190370
NRF-nummer: 9004566
Beregnet for pumper i Stratos MAXO-serien. Modulen er montert på pinner i motorens koblingsboks og forankret med to skruer. For dobbeltpumper (kommunikasjon mellom to drivsider) er det ikke nødvendig med CIF-moduler i begge drivsider. Dobbelpumpefunksjonalitet opprettholdes med en CIF-Modul i master pumpe.
Funksjoner:
- Digitalt grensesnitt (LON) for tilkobling til automatisering
CIF-Modul Modbus
Artikkelnummer: 2190368
NRF-nummer: 9004567
Beregnet for pumper i Stratos MAXO-serien. Modulen er montert på pinner i motorens koblingsboks og forankret med to skruer. For dobbeltpumper (kommunikasjon mellom to drivsider) er det ikke nødvendig med CIF-moduler i begge drivsider. Dobbelpumpefunksjonalitet opprettholdes med en CIF-Modul i master pumpe.
Funksjoner:
- Digitalt grensesnitt (Modbus) for tilkobling til automatisering
Smart Gateway
Artikkelnummer: 2197100
NRF-nummer:
REG device to establish communication between Wilo products with Wilo Net and the Wilo-Smart Cloud via Internet.
Enables remote monitoring and control of connected products using the Wilo-Smart connect function in the Wilo Assistant app.
Enables remote monitoring and control of connected products using the Wilo-Smart connect function in the Wilo Assistant app.
CIF-Module Ethernet
Artikkelnummer: 2211408
NRF-nummer: 9007985
Beregnet for pumper i Stratos MAXO-serien. Modulen er montert på pinner i motorens koblingsboks og forankret med to skruer. For dobbeltpumper (kommunikasjon mellom to drivsider) er det ikke nødvendig med CIF-moduler i begge drivsider. Dobbelpumpefunksjonalitet opprettholdes med en CIF-Modul i master pumpe.
Funksjoner:
- Digitalt TCP Modbus/ IP Bacnet gränssnitt för anslutning till central fastighetsstyrning/-övervakning via Ethernet bus-system
CIF-Modul Modbus TCP
Artikkelnummer: 2211409
NRF-nummer:
Beregnet for pumper i Stratos MAXO-serien. Modulen er montert på pinner i motorens koblingsboks og forankret med to skruer. For dobbeltpumper (kommunikasjon mellom to drivsider) er det ikke nødvendig med CIF-moduler i begge drivsider. Dobbelpumpefunksjonalitet opprettholdes med en CIF-Modul i master pumpe.
Funksjoner:
- Digitalt grensesnitt (Modbus) for tilkobling til automatisering
Temperatursensor STM
Artikkelnummer: 2194058
NRF-nummer: 9004312
Temperatursensor Stratos MAXO -R7
Temperatursensor beregnet på Stratos MAXO -R7 og Stratos MAXO -D -R7 (gjengede pumper).
Funksjoner:
Temperatursensor beregnet på Stratos MAXO -R7 og Stratos MAXO -D -R7 (gjengede pumper).
Funksjoner:
- Drift via kontrollmodus T-kons. og Δ-Konst.
- Nattsenking
- Måling av varme- og kjøleenergi
- Automatisk veksling mellom varme / kjøling
Differensialtrykk sensor 10 mvp
Artikkelnummer: 2136454
NRF-nummer:
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
- Inngangssignal 4-20 mA
- Beregnet for kobberrør 6 mm
- Komplett sett
Erstatningspumpe - Høyeffektiv Standard Erstatningsskjema
Betegnelse
Yonos MAXO-D 50/0,5-12
Artikkelnummer
2120668
NRF-nummer
9005792
EEI
≤ 0,23
Byggelengde
280 mm
Spenning
1x230 V
Pumpehusgjenge/flens
DN 50 PN6/10
Medietemperatur
-20 - +110 °C
Merknader
For kommunikasjon mellom to drivsider kreves det 2 stk Connect-moduler (art nr. 2210108).
Obs! Ombygging av rør. Obs! Enfase.
Denne pumpen er utstyrt med alarmutgang (SSM) som standard. Tilleggsfunksjoner (ekstern på/av, ekstern betjeningsindikasjon) kan legges til med en enkel installasjon av Connect-modulen.
Produktinformasjon
Yonos MAXO-D 50/0,5-12
Yonos MAXO-D 50/0,5-12
Artikkelnummer
: 2120668
NRF-nummer
: 9005792
Spesielle egenskaper / produktfordeler
- LED-visning byr på full transparens med hensyn til nominell forsyningshøyde, turtallstrinn eller mulige feil
- Enkel innstilling via tre turtallstrinn ved utskifting av en uregulert standardpumpe
- Forenklet elektrisk tilkobling med Wilo-støpsel
- Sikring av anleggets tilgjengelighet gjennom samlefeilmelding
- Kompakt konstruksjon og velprøvd, enkel betjening
Våtløpersirkulasjonspumpe med flenstilkobling, EC-motor med automatisk effekttilpasning.
Bruk
Vannbåren oppvarming (alle systemer), klimaanlegg, lukkede kjølekretsløp, industrielle sirkulasjonsanlegg.
Utrustning/funksjon
Driftsmodi
- Δp-c for konstant differansetrykk
- Δp-v for variabelt differansetrykk
- Innstilling av driftstype
- Innstilling av pumpeeffekt (løftehøyde)
- Trinnløs effektjustering tilpasset driftsmodusen
- Deblokkeringsfunksjon
- Softstart
- Integrert komplett motorvern
- Samlefeilmelding (potensialfri åpner)
- Feilmeldingslampe
- LED-segmentvisning for visning av transporthøyde og feilkoder
- Hoved-/reservedrift: For en automatisk omkobling ved feil er det nødvendig med en tilsvarende koblingsenhet på monteringsstedet.
- Forhåndsvalgt reguleringstype og nominell transporthøyde må være identisk på begge pumper.
- Nøkkelansats på pumpeelementer (ved rørskrukoblingspumper)
- Elektrohurtigkobling med Wilo-støpsel. For tilkobling av nett- og samlefeilmeldingsledning, med integrert strekkavlastning
- Ved flenspumper: Flensutførelser
- Standardutførelse for pumper DN 32 til DN 65: Kombiflens PN 6/10 (flens PN 16 iht. EN 1092-2) for motflens PN 6 og PN 16
- Standardutførelse for pumper DN 80 / DN 100: Flens PN 6 (dimensjonert PN 16 ifølge EN 1092-2) for motflens PN 6
- Pumpe
- Inkl. underlagsskiver for flenseskruer (ved nominell diameter for tilkobling DN 32 - DN 65)
- Inkl. monterings- og driftsveiledning
- Tillatt temperaturområde -20 °C til +110°C
- Nettilkobling 1~230 V, 50/60 Hz
- Beskyttelsesklasse IP X4D
- Flensanslutning DN 32 til DN 80
- Maks. driftstrykk, standardutførelse: 6/10 bar eller 6 bar (spesialutførelse: 10 bar)
- Pumpehus: grått støpejern med katodisk dypplakkering (KTL-belegg)
- Aksel: Rustfritt stål
- Lager: Metallbelagt kull
- Løpehjul: Plast
Drypplate 380x400 typ 1.1
Artikkelnummer: 2835379
NRF-nummer: 9006656
- Produsert av rustfritt stål, SS2333
- Påloddet bøssning (G 3/4” innv.) i messing, beregnet for tilslutning av dreneringsrør
- Monteres mellom konsoll / fotplate og søyle
Søyle type 1
Artikkelnummer: 2835497
NRF-nummer:
- Plasseres på plant underlag og fylles med betong før montering av konsoll eller fotplate
- Produsert av rustfritt stål, EN403
- Leveres komplett med bolter (rustfritt stål) for feste av konsoll eller fotplate
Viberasjonsdempere liten
Artikkelnummer: 2835505
NRF-nummer:
- Laget av gummi
- Leveres som sett, med fire stykker i pose
Motflenssett DN 50, PN 10
Artikkelnummer: 2105581
NRF-nummer: 9006636
Yonos, Stratos ansl 50 - bl 280
Artikkelnummer: 2835401
NRF-nummer: 9006621
- Konsollen plasseres på innsiden av pumpeflensen
- Produsert av svartstål (SS 2312), grønnmalt (Kataforbehandlet)
- Merket med eget artikkelnummer
BLINDFLENS GR.43 SET
Artikkelnummer: 2049992
NRF-nummer: 9007973
- Leveres i komplett sats som inneholder blindlokk og pakning
Borring pumpeflens t.o.m DN100
Artikkelnummer: 2835368
NRF-nummer:
Søylepakke - konsoll - tilkobl. 50 - bl 280
Artikkelnummer: 2835807
NRF-nummer: 9006732
Komplett montasjepakke for pumper laget for montasje med konsoll.
- Inneholder søyle, konsoll, vibrasjonsdempere og 2 bolter M12x20
Flange gasket DN 50 PN6/10
Artikkelnummer: 2150974
NRF-nummer:
- Thickness: 2 mm.
- Inner diameter: 61 mm.
- Outer diameter: 96 mm.
Connect-Module Yonos MAXO
Artikkelnummer: 2210108
NRF-nummer: 9006686
The Wilo-Connect module Yonos MAXO is a retrofittable plug-in module for Wilo-Yonos MAXO/Yonos MAXO-D/Yonos MAXO-Z pumps.
The Wilo-Connect module Yonos MAXO is installed on the electronic module of the pump at the position of the Wilo plug.
Utilisation of the Wilo-Connect moduleYonos MAXO dispenses with external contactors and other switchgears as well as the associated installation workload. The load of customer-side switchgears (relays) due to high starting currents is reduced to a minimum by the Connect module Yonos MAXO.
Equipment/function
The Wilo-Connect module Yonos MAXO is installed on the electronic module of the pump at the position of the Wilo plug.
Utilisation of the Wilo-Connect moduleYonos MAXO dispenses with external contactors and other switchgears as well as the associated installation workload. The load of customer-side switchgears (relays) due to high starting currents is reduced to a minimum by the Connect module Yonos MAXO.
Equipment/function
- Run signal display
- SSM collective fault signal as potential-free NC contact
- SBM collective run signal as potential-free NO contact
- Overriding Off control input (External Off)
- Integrated dual pump management with the functions:
- Main/standby operation with runtime-dependent (24 h) switchover from main to standby pump
- Fault-sensitive switchover to operational standby pump
