Eksisterende pumpe - Sirkulasjon

Fabrikat ABS, Scanpump, Vadstena
Betegnelse W 8120
Byggelengde 360 mm
Spenning 3x400 V
Pumpehusgjenge/flens DN 80 PN10

Erstatningspumpe - Elektronisk Erstatningsskjema

Betegnelse DP-E 80/115-2,2/2
Artikkelnummer 2158954
NFR-nummer 900 68 87
MEI ≥ 0.4
IE 4
Byggelengde 360 mm
Spenning 3x400 V
Pumpehusgjenge/flens DN 80 PN16
Merkestrøm 0,70-6,70 A
Nominell effekt P2 2.2 kW
Medietemperatur -20 - +120 °C

Merknader

Obs! Tørr pumpe. Passer uten at rørsystem må bygges om.

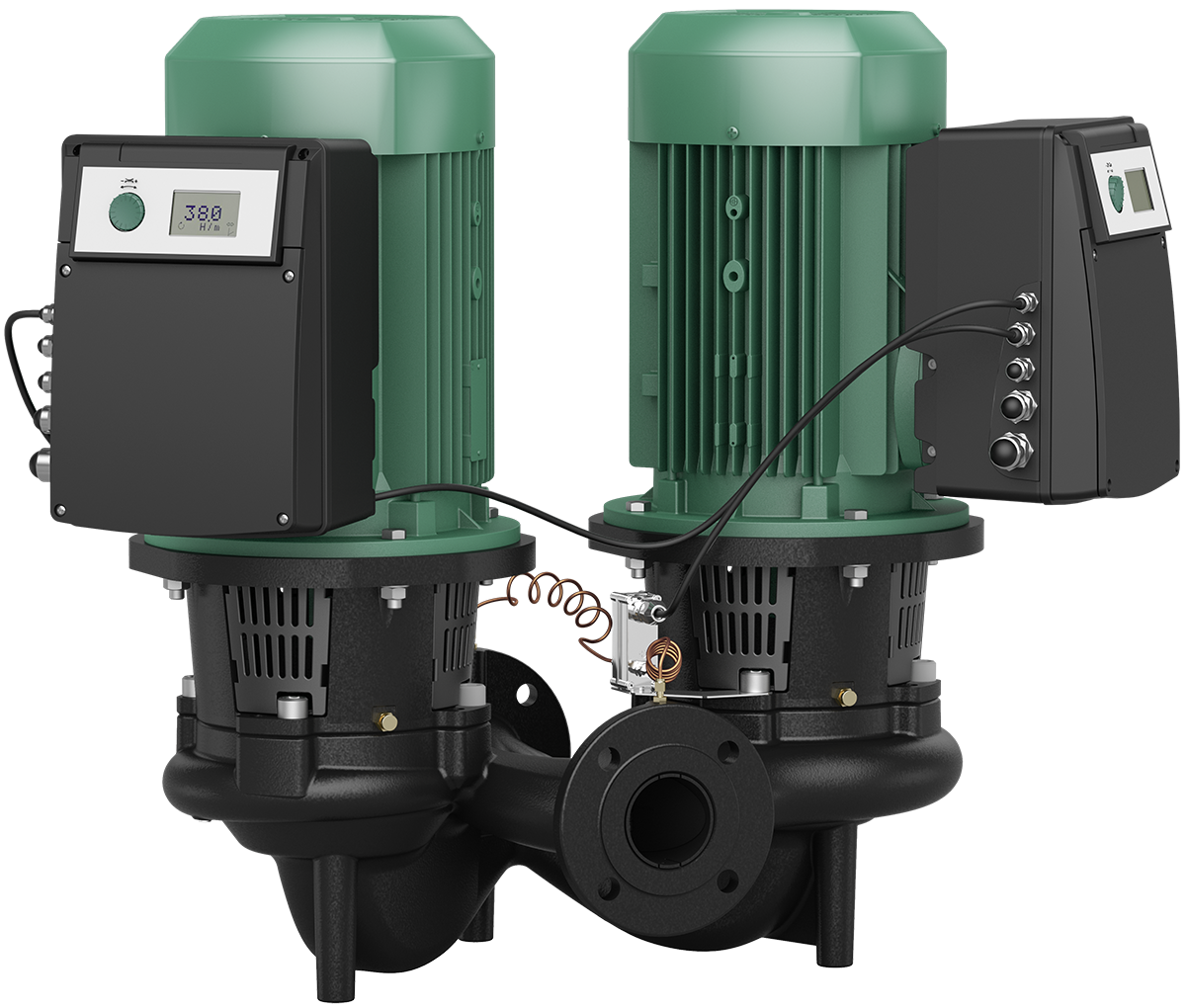

Produktinformasjon
DP-E 80/115-2,2/2

DP-E 80/115-2,2/2
Artikkelnummer: 2158954
NFR-nummer: 9006887

Spesielle egenskaper / produktfordeler
  • Energiinnsparing takket være integrert elektronisk effekttilpasning
  • Valgfrie grensesnitt for kommunikasjon per databuss takket være innpluggbare IF-moduler
  • Enkel betjening med grønn-knapp-teknologi og display
  • Integrert dobbeltpumpestyring
  • Integrert komplett motorvern (positiv temperaturkoeffisient, KLF) med utløsningselektronikk
Konstruksjon
Elektronisk regulert dobbelt tørrløperpumpe i inlineutførelse med flensanslutning og automatisk tilpasning av effekten.

Bruk
Transport av oppvarmingsvann (ifølge VDI 2035), kaldtvann og vannglykolblandinger uten abrasive stoffer i varme-, kaldtvanns- og kjølevannsanlegg.

Utrustning/funksjon
Driftsmodi
  • Δp-c for konstant differansetrykk
  • Δp-v for variabelt differansetrykk
  • PID-Control
  • Manuell drift (n=constant)
Betjeningsnivå
  • Grønn knapp og display
Manuelle funksjoner
  • Innstilling av nominelt differansetrykk
  • Innstilling av turtall (manuell innstilling)
  • Innstilling av driftstype
  • Innstilling pumpe PÅ/AV
  • Konfigurasjon av alle driftsparametere
  • Feilkvittering
Eksterne styringsfunksjoner
  • Styreinngang „Prioritet AV“
  • Styreinngang «ekstern pumpealternering» (virker kun ved dobbeltpumpedrift)
  • Analoginngang 0-10 V, 0-20 mA for manuell drift (DDC) og fjernstyring av nominell verdi
  • Analoginngang 2-10 V, 4-20 mA for manuell drift (DDC) og fjernstyring av nominell verdi
  • Analoginngang 0–10 V for faktisk-verdi-signal til trykksensoren
  • Analoginngang 2–10 V, 0-20 mA, 4–20 mA for faktisk-verdi-signal til trykksensoren
Meldings- og indikeringsfunksjoner
  • Samlet feilmelding SSM
  • Samledriftsmelding SBM
Dataoverføring
  • Infrarød grensesnitt for trådløs dataoverføring med IR-monitor / IR-stick
  • Kortplass for Wilo IF-moduler (Modbus, BACnet, CAN, PLR, LON) for tilkobling til bygningsautomasjon
Sikkerhetsfunksjoner
  • Komplett motorvern med integrert utløsningselektronikk
  • Tilgangssperre
Dobbeltpumpestyring (dobbeltpumpe eller 2 x enkeltpumper)
  • Hoved-/reservedrift (automatisk omkobling ved feil)
  • Hoved-/reservedrift pumpeskifte etter 24 timer
  • Parallelldrift
  • Parallelldrift (virkningsgradoptimert inn og utkobling av topplast)
Leveringsomfang
  • Pumpe
  • Monterings- og driftsveiledning
Tekniske spesifikasjoner
  • Tillatt temperaturområde -20 °C til +120 °C
  • Nettilkobling
  • 3~400 V ±10 %, 50 Hz
  • 3~380 V -5 % +10 %, 60 Hz
  • Beskyttelsesklasse IP 55
  • Nominell diameter DN 32 til DN 80
  • Maks. driftstrykk 10 bar (spesialutførelse: 16 bar)
Materialer
  • Pumpehus og lanterne: EN-GJL-250
  • Løpehjul: PPO-GF30
  • Aksel: 1.4021
  • Mekanisk tetning: AQEGG; andre mekaniske tetninger på forespørsel
Beskrivelse/konstruksjon
Ettrinns lavtrykk-dobbeltpumpe i inline-utførelse med:
  • Omkoblingsspjeld
  • Mekanisk tetning
  • Flenstilkopling
  • Drift med integrert elektronisk turtallsregulering
Viberasjonsdempere liten
Artikkelnummer: 2835505
NFR-nummer:
Viberasjonsdempere plasseres under søylen, en i hvert hjørne
  • Laget av gummi
  • Leveres som sett, med fire stykker i pose
Motflenssett DN 80, PN 10
Artikkelnummer: 2105585
NFR-nummer: 9006638
Motflenser (sveis) leveres komlett i sett med bolter, muttere og flenspakninger.
Drypplate 720x500 typ 2.1
Artikkelnummer: 2835382
NFR-nummer: 9006658
Drypplate for avrenning av kondensvann
  • Produsert av rustfritt stål, SS2333
  • Påloddet bøssning (G 3/4” innv.) i messing, beregnet for tilslutning av dreneringsrør
  • Monteres mellom konsoll / fotplate og søyle
Søyle type 2
Artikkelnummer: 2835498
NFR-nummer:
Søyler beregnet for våte og tørre sirkulasjonspumper i In-line utførelse
  • Plasseres på plant underlag og fylles med betong før montering av konsoll eller fotplate
  • Produsert av rustfritt stål, EN403
  • Leveres komplett med bolter (rustfritt stål) for feste av konsoll eller fotplate
Wilo anbefaler at pumper med en vekt som overstiger 40 kg monteres med konsoll eller fotplate på søyle.
Type 2
Artikkelnummer: 2835387
NFR-nummer: 9006628
Fotplater for montering på søyle eller vegg
  • Fotplaten skruves fast i pumpehusføtter (på undersiden av pumpehus)
  • Bolter av rustfritt stål kan leveres på forespørsel
  • Produsert i rustfritt stål (SS 2333)
  • Merket med eget artikkelnummer
Wilo anbefaler at pumper med en vekt som overstiger 40 kg, monteres med fotplate på søyle.
Søylepakke - fotplate 2
Artikkelnummer: 2835798
NFR-nummer: 9006742
Monteringspakke - fotplate 2
Komplett montasjepakke for pumper laget for montasje med fotplate.
  • Inneholder søyle, fotplate, vibrasjonsdempere, 7 bolter M12x20 og 3 bolter M10x20
Wilo anbefaler at pumper med en vekt som overstiger 40 kg monteres med fotplate på søyle.

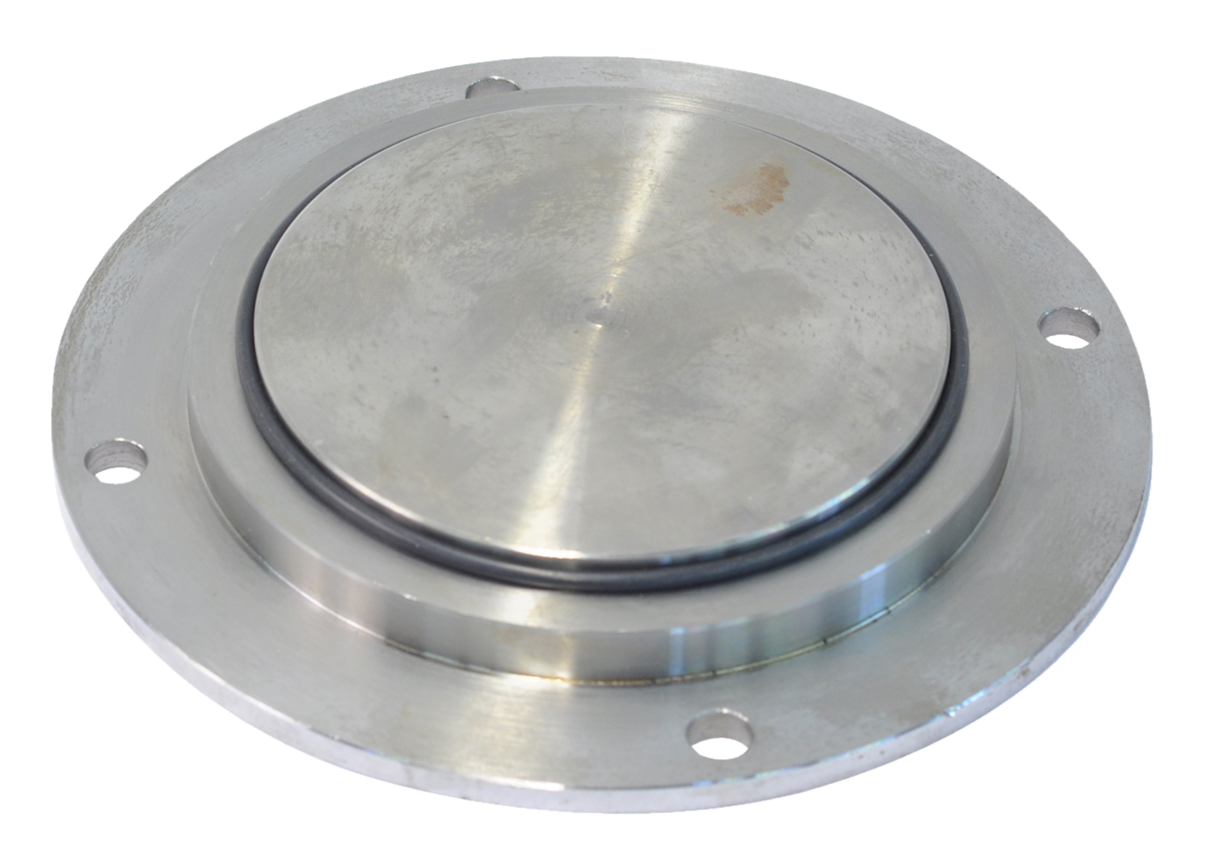

BLINDFLENS GR.52 KIT
Artikkelnummer: 2007497
NFR-nummer:
Flange gasket DN 80 PN6/10
Artikkelnummer: 2175880
NFR-nummer:
IR-stick
Artikkelnummer: 2109467
NFR-nummer:
IR-MODUL (FJERNKONTROLL)
Artikkelnummer: 2017390
NFR-nummer: 9003497
IF-MODUL IP-E/GIGA BACNET
Artikkelnummer: 2097811
NFR-nummer: 9004518
IF-modul CANopen
Artikkelnummer: 2085044
NFR-nummer: 9004516
IF-MODUL LON
Artikkelnummer: 2022530
NFR-nummer: 9004517
IF-MODUL MODBUS IL-E/IP-E
Artikkelnummer: 2097809
NFR-nummer: 9004519
Wilo-Difftemp/anl
Artikkelnummer: 2835545
NFR-nummer:
Wilo-Difftemp/dyk
Artikkelnummer: 2835546
NFR-nummer:
Wilo-Temp/anl
Artikkelnummer: 2835543
NFR-nummer:
Wilo-Temp/dyk
Artikkelnummer: 2835544
NFR-nummer:
