Eksisterende pumpe - Sirkulasjon

Fabrikat ABS, Scanpump, Vadstena
Betegnelse VVC 27/425
Byggelengde 260 mm
Spenning 3x400 V
Pumpehusgjenge/flens G 25 inv.

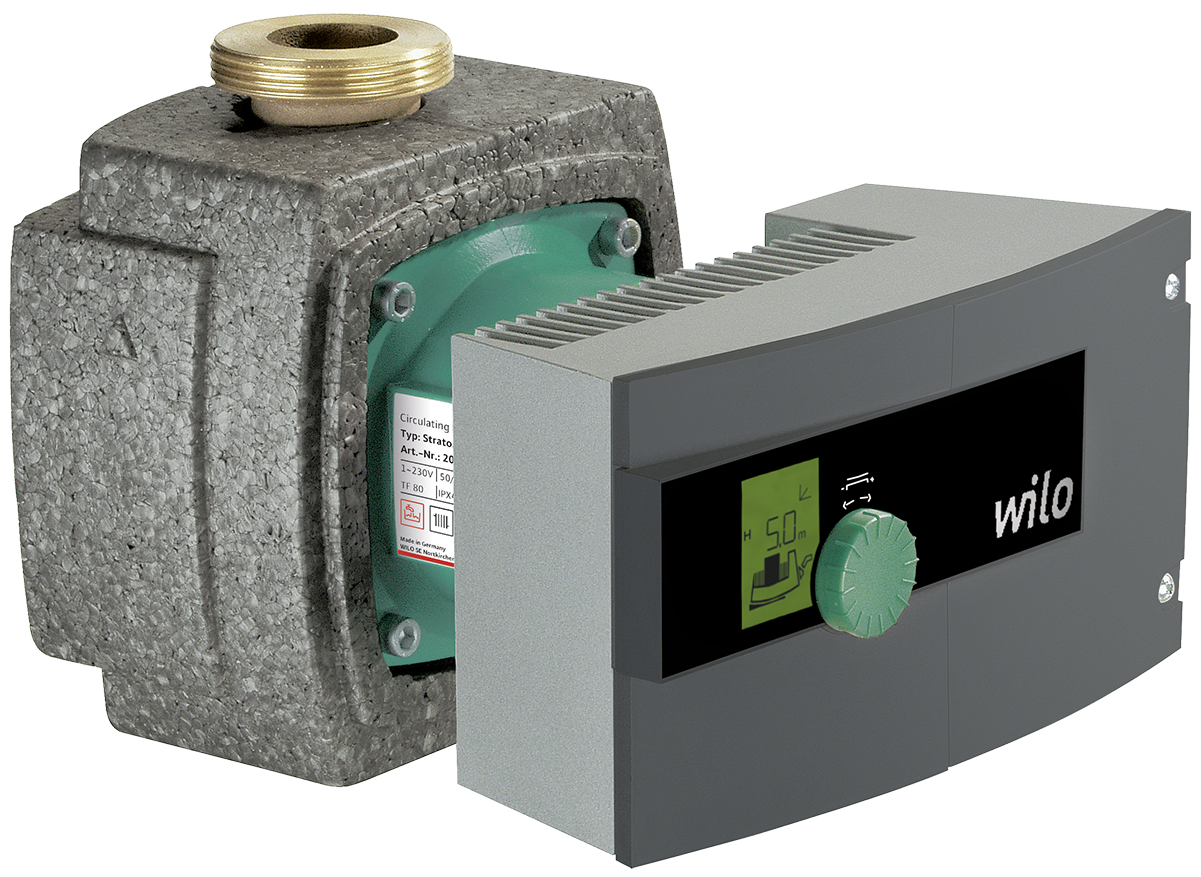

Erstatningspumpe - Høyeffektiv Premium Smart Erstatningsskjema

Betegnelse Stratos MAXO-Z 30/0,5-12
Artikkelnummer 2164671
NRF-nummer 900 70 24
Byggelengde 180 mm
Spenning 1x230 V
Pumpehusgjenge/flens G 50 utv.
Merkestrøm 0,11-1,40 A
Nominell effekt P2 0,283 kW
Medietemperatur 0 - +80 °C

Merknader

Obs! Våt pumpe og ombygging av rør.
Obs! Enfase.

Produktinformasjon

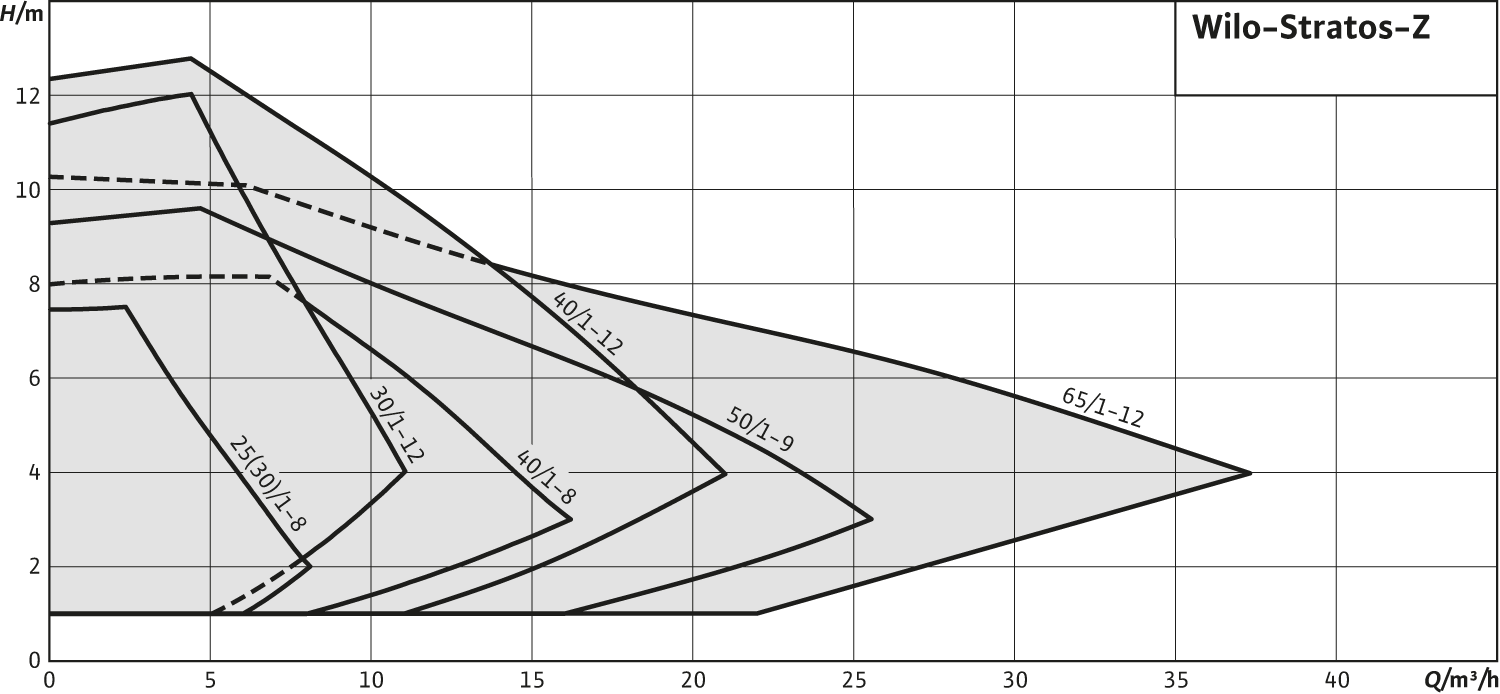

Stratos MAXO-Z 30/0,5-12

Stratos MAXO-Z 30/0,5-12
Artikkelnummer: 2164671
NRF-nummer: 9007024

Spesielle egenskaper / produktfordeler
  • Intuitiv betjening ved brukerledet innstilling med Setup Guide kombiner med nytt display og betjeningsknapp med grønn-knapp-teknologi.
  • Høyeste energieffektivitet ved samspill av optimerte og innovative energisparende funksjoner (f.eks. No-Flow Stop).
  • Optimal systemeffektivitet med nye, innovative intelligente reguleringsfunksjoner som f.eks. Dynamic Adapt plus, Multi-Flow Adaptation, T-const. og ΔT-const.
  • Nyeste kommunikasjonsgrensesnitt (f.eks. Bluetooth) for tilkobling til mobile enheter og direkte nettverkstilkobling av pumpene med Wilo Net for multipumpestyring.
  • Høyeste elektriske installasjonskomfort ved oversiktlig og romslig koblingsboks og optimert Wilo-Connector.
Beskrivelse
Med optimaliserte og nyskapende energisparingsfunksjoner setter Wilo-Stratos MAXO nye standarder for kommersielle HVAC- og drikkevannsbruksområder innen området energieffektivitet. Betjeningen er dessuten enklere enn noen gang før for deg takket være utmerket brukervennlighet.

Konstruksjon
Smart våtløpersirkulasjonspumpe med skrue- eller flensforbindelse, EC-motor med integrert elektronisk effekttilpasning.

Bruk
Brugsvandscirkulationssystemer inden for industri og bygningsteknik.

Utrustning/funksjon
Bruksområder
Pumpen muliggjør med sin presise innstilling av reguleringstype for den aktuelle anleggsspesifikke anvendelsen (f.eks. radiator, gulvvarme, takkjøling) en drift med høy anleggseffektivitet.

Avhengig av valgt bruk er følgende reguleringstyper tilgjengelige:

Reguleringstyper
  • Konstant turtall (manuell drift)
  • Δp-c for konstant differansetrykk
  • Δp-v for variabelt differansetrykk
  • Dynamic Adapt plus for kontinuerlig (dynamisk) tilpasning av transportytelsen til det aktuelle behovet
  • T-const. for konstant temperaturregulering
  • ΔT for regulering av differansetemperatur
  • Konstant Q foring konstant væskestrømregulering
  • Multi-Flow Adaptation: Sum-væskestrøm-registrering via sirkulasjonspumpe for behovsrettet forsyning av sekundærpumper i varmekrets-fordelere
  • Brukerderfinert PID-regulering
Alternative funksjoner
  • Q-Limitmax. for begrensning av den maksimale væskestrømmen
  • Q-Limitmin. for begrensning av den minimale væskestrømmen
  • No-Flow Stopp (null-gjennomstrømming-frakobling)
  • Automatisk nattsenkedrift
  • Minimumspunktregulering (Δp-c regulering med ekstern erverdi-sensor)
  • Variabel stigning til Δp-v-karakteristikk
Manuelle innstillinger
  • Valg av bruksområde med Setup Guide
  • Innstilling av tilhørende driftsparameter
  • Nominelt driftspunkt: direkte innlegging av beregnet driftspunkt ved Δp-v
  • Statusindikering
  • Innstilling og tilbakesetting av energimengdetlling (varme og kulde)
  • Luftefunksjon til pumpen
  • Tastelås for å sperre innstillinger
  • Funksjon for tilbakestilling til fabrikkinnstillinger eller til lagrede gjenopprettingspunkter (parametersett)
  • Parameterinnstilling av analoginnganger
  • Parameterinnstilling av binærinnganger
  • Parameterinnstilling av reléutganger
  • Dobbeltpumpefunksjon (ved 2 enkeltpumper, som skal brukes som dobbeltpumpe)
Automatiske funksjoner
  • Behovsoptimert effekttilpasning for energieffektiv drift avhengig av driftstypen
  • Registrering senkedrift
  • Frakobling ved null-gjennomstrømmings-registrering (No-Flow Stop)
  • Softstart
  • Automatiske feilrettingsrutiner (f.eks. deblokkeringsfunksjon)
  • Omkobling varme-/kjøledrift
  • Komplett motorvern med integrert utløsningselektronikk
Eksterne styringsinnganger og deres funksjoner
2x analoginngang:
  • Signaltype: 0 – 10 V, 2 – 10 V, 0 – 20 mA, 4 – 20 mA, PT1000
  • Bruk: Settpunktfjernstyring for hver reguleringstype (unntatt Multi-Flow Adaptation), sensorinnganger for temperatur, differansetrykk eller fri sensor i brukerdefinert PID-drift
2x digitalinngang:
  • For potensialfrie styringsutganger eller bryter
  • Parametrerbare funksjoner:
  • Ext. OFF
  • Ext. MIN
  • Ext. MAX
  • MANUAL (GLT-AV)
  • Tastelås
  • Omkobling varme-/kjøledrift
Wilo Net for dobbeltpumpestyring av 2 enkeltpumper, flere pumper som kommuniserer med hverandre og pumpe-fjernstyring via Gateway

Meldings- og indikeringsfunksjoner
  • Displaystatus driftsindikator:
  • Settpunkt
  • Faktisk løftehøyde
  • Er-væskestrøm
  • Effektforbruk
  • Elektrisk forbruk
  • Temperaturer
  • Statusindikering LED: Feilfri drift (grønn LED), pumpekommunikasjon (blå LED)
  • Displaystatus visning feil (displayfarge rød):
  • Feilkoder og feilbeskrivelse i fulltekst
  • Stoppetiltak
  • Displaystatus visning advarsel (displayfarge gul):
  • Advarselskoder og beskrivelse av advarselen i fulltekst
  • Stoppetiltak
  • Displaystatus prosessvisning (displayfarge blå):
  • Pumpeutlufting
  • Oppdatering prosess
  • Displaystatus BMS-kommunikasjon (displayfarge blå):
  • Sammendrag av de aktive BMS-parameterne (datahastighet, adresse,...)
  • Samlefeilmelding SSM (potensialfri vekslekontakt)
  • Samlet driftsmelding SBM (potensialfri NO (normalt åpen))
Dataoverføring
  • Bluetooth-grensesnitt for trådløs dataoverføring og fjernbetjening av pumpen med smarttelefon eller nettbrett.
  • Serielt, digitalt grensesnitt Modbus RTU for tilkobling til bygningsautomasjon via BUS-system RS485 (mulig med Wilo-CIF-modul Modbus RTU).
  • Serielt, digitalt grensesnitt BACnet MS/TP for tilkobling til bygningsautomasjon via BUS-system RS485 (mulig med Wilo-CIF-modul BACnet MS/TP).
Dobbeltpumpestyring (dobbeltpumpe eller 2 x enkeltpumper)
  • Hoved-/reservedrift (automatisk omkobling ved feil / tidsstyrt pumpeveksel)
  • Parallelldrift (virkningsgradoptimert inn- og utkobling ved topplast)
Utrustning
  • Standardutførelse for pumper DN 32 til DN 65: Kombiflens PN 6/10 (flens PN 16 ifølge EN 1092-2) for motflens PN 6 og PN 16
  • Standardutførelse for pumper DN 80 / DN 100: Flens PN 6 (dimensjonert PN 16 ifølge EN 1092-2) for motflens PN 6
  • Spesialutførelse for pumpene DN 32 til DN 100: Flens PN 16 (ifølge EN 1092-2) for motflens PN 16
  • Tallrike integrerte kommunikasjonsgrensesnitt og alternativt brukbart CIF-modul-støpsel
  • 5 kabelinnføringer for tilkobling av kommunikasjonsgrensesnitt
  • Bluetooth-grensesnitt
  • Høyoppløselig grafikkdisplay med grønn knapp og 2 taster
  • Brukervennlig koblingsboks
  • Integrert temperatursensor
  • Varmeisolering som standard for oppvarmingsbruk
  • Elektrohurtigkobling med optimalisert Wilo-Connector for strømforsyning
Leveringsomfang
  • Pumpe
  • Optimert Wilo-Connector
  • 2x kabelskjøt med gjenger M16 x 1,5
  • Underlagsskiver for flenseskruer (ved nominell diameter for tilkobling DN 32 – DN 65)
  • Tetning ved gjengeanslutning
  • Varmeisolering
  • Monterings- og driftsveiledning
Tekniske spesifikasjoner
  • Tillatt temperaturområde -10 °C til +110 °C
  • Nettilkobling 1~230 V, 50/60 Hz
  • Beskyttelsesklasse IPX4D
  • Gjenge- eller flenstilkobling (typeavhengig) Rp 1 til DN 100
  • Maks. driftstrykk standardutførelse: 6/10 bar eller 6 bar (spesialutførelse: 10 bar eller 16 bar)
Materialer
  • Pumpehus i rustfritt stål
  • Varmeisolering: polypropylen
  • Løpehjul: Plast
  • Aksel: Rustfritt stål
  • Lager: Kull
Beskrivelse/konstruksjon
  • Smart våtløpersirkulasjonspumpe med EC-motor og integrert elektronisk effekttilpasning
  • Grønn-knapp-teknologi og grafisk display
  • Motorvern med utløserelektronikk
  • Støpsel for funksjonsutvidelse med opsjonale CIF-moduler for bygningsautomasjon
  • Løpehjul med tredimensjonalt krummede skovler og kunststoffspalterør av karbonfiberkomposittmateriale
Drypplate 350x300 fritthengend
Artikkelnummer: 2835378
NRF-nummer: 9006655
Drypplate for avrenning av kondensvann
  • Produsert av rustfritt stål, SS2333
  • Påloddet bøssning (G 3/4” innv.) i messing, beregnet for tilslutning av dreneringsrør
  • Monteres mellom konsoll / fotplate og søyle
Unionskoppl. ansl. 32 (G 50 in
Artikkelnummer: 2835293
NRF-nummer: 9006683
Unioner leveres komplett i sett i pose med pakninger.
Avst.ventil, union ansl. 32 (G
Artikkelnummer: 2835296
NRF-nummer: 9004314
Avstegningsventiler leveres komplett i sett i pose med pakninger.
CONNECTOR Stratos MAXO
Artikkelnummer: 2194141
NRF-nummer:
Contact, Stratos MAXO:
  • Fits all Strato's MAXO pumps.
Sensor PT 1000 AA
Artikkelnummer: 2193422
NRF-nummer: 9005189
Sensor PT 1000 AA
Berøringssensor, plasseres på rørledningen.
Brukes til pumper i Stratos MAXO-serien for måling av væsketemperatur.
  • Toleranseklasse i henhold til DIN EN 60751
  • Målområde for væsketemperatur -5°C - + 70°C
  • Kortvarig drift maks + 90°C
  • Lengde på hylse 40 mm
  • Kabellengde 3 m
  • Dimensjonstilkoblingskabel 2 x 0,35 mm2
  • Beskyttelsesklasse IP 63
Berøringssensor PT 1000 B
Artikkelnummer: 2193421
NRF-nummer: 9005191
Berøringssensor PT 1000 B
Berøringssensor, plasseres på rørledningen. Brukes til pumper i Stratos MAXO-serien for måling av væsketemperatur.
  • Toleranseklasse i henhold til DIN EN 60751
  • Målområde for væsketemperatur -5°C - + 70°C
  • Kortvarig drift maks + 90°C
  • Lengde på hylse 40 mm
  • Kabellengde 3 m
  • Dimensjonstilkoblingskabel 2 x 0,35 mm2
  • Beskyttelsesklasse IP 63
Sensorlomme G 1/2" 45 mm
Artikkelnummer: 2193423
NRF-nummer: 9005193
Sensorlomme 45 mm
Sensorlomme med G ½ gjenge, brukt med sensor PT 1000 AA. Giveren festes ved hjelp av PG7 klemnippel.
Brukes til rørdimensjoner fra DN 25 til DN 50.
  • Dybde på hylse er 45 mm
  • Gjenge G 1/2"
  • Laget av kobber
  • Indre diameter 6,4 mm
CIF-Modul BACnet
Artikkelnummer: 2190367
NRF-nummer: 9004564
CIF-Modul BACnet
Beregnet for pumper i Stratos MAXO-serien. Modulen er montert på pinner i motorens koblingsboks og forankret med to skruer. For dobbeltpumper (kommunikasjon mellom to drivsider) er det ikke nødvendig med CIF-moduler i begge drivsider. Dobbelpumpefunksjonalitet opprettholdes med en CIF-Modul i master pumpe.
Funksjoner:
  • Digitalt grensesnitt (BACnet) for tilkobling til automatisering
CIF-Modul CAN
Artikkelnummer: 2190369
NRF-nummer: 9004565
CIF-Modul CAN
Beregnet for pumper i Stratos MAXO-serien. Modulen er montert på pinner i motorens koblingsboks og forankret med to skruer. For dobbeltpumper (kommunikasjon mellom to drivsider) er det ikke nødvendig med CIF-moduler i begge drivsider. Dobbelpumpefunksjonalitet opprettholdes med en CIF-Modul i master pumpe.
Funksjoner:
  • Digitalt grensesnitt (CAN) for tilkobling til automatisering
CIF-Modul LON
Artikkelnummer: 2190370
NRF-nummer: 9004566
CIF-Modul LON
Beregnet for pumper i Stratos MAXO-serien. Modulen er montert på pinner i motorens koblingsboks og forankret med to skruer. For dobbeltpumper (kommunikasjon mellom to drivsider) er det ikke nødvendig med CIF-moduler i begge drivsider. Dobbelpumpefunksjonalitet opprettholdes med en CIF-Modul i master pumpe.
Funksjoner:
  • Digitalt grensesnitt (LON) for tilkobling til automatisering
CIF-Modul Modbus
Artikkelnummer: 2190368
NRF-nummer: 9004567
CIF-Modul Modbus
Beregnet for pumper i Stratos MAXO-serien. Modulen er montert på pinner i motorens koblingsboks og forankret med to skruer. For dobbeltpumper (kommunikasjon mellom to drivsider) er det ikke nødvendig med CIF-moduler i begge drivsider. Dobbelpumpefunksjonalitet opprettholdes med en CIF-Modul i master pumpe.
Funksjoner:
  • Digitalt grensesnitt (Modbus) for tilkobling til automatisering
Smart Gateway
Artikkelnummer: 2197100
NRF-nummer:

REG device to establish communication between Wilo products with Wilo Net and the Wilo-Smart Cloud via Internet.
Enables remote monitoring and control of connected products using the Wilo-Smart connect function in the Wilo Assistant app.
Differensialtrykk sensor 10 mvp
Artikkelnummer: 2136554
NRF-nummer: 9005195
Differensialtrykk sensor 10 mvp
Beregnet for trinnløs registrering av differensialtrykk, koblet med signalkabel til pumpeklemmen eller automatskapet. Passer best å monteres på en vegg.
  • Inngangssignal 4-20 mA
  • Beregnet for kobberrør 6 mm
  • Komplett sett

Erstatningspumpe - Høyeffektiv Standard Erstatningsskjema

Betegnelse Yonos MAXO-Z 30/0,5-12
Artikkelnummer 2175541
NRF-nummer 900 65 88
Byggelengde 180 mm
Spenning 1x230 V
Pumpehusgjenge/flens G 50 utv.
Merkestrøm 0,08-1,30 A
Nominell effekt P2 0,2 kW
Medietemperatur 0 - +80 °C

Merknader

Obs! Våt pumpe og ombygging av rør.
Obs! Enfase.
Denne pumpen er utstyrt med alarmutgang (SSM) som standard. Tilleggsfunksjoner (ekstern på/av, ekstern betjeningsindikasjon) kan legges til med en enkel installasjon av Connect-modulen.
For kommunikasjon mellom to drivsider kreves det 2 stk Connect-moduler (art nr. 2210108).

Produktinformasjon
Yonos MAXO-Z 30/0,5-12

Yonos MAXO-Z 30/0,5-12
Artikkelnummer: 2175541
NRF-nummer: 9006588

Spesielle egenskaper / produktfordeler
  • Maksimal betjeningskomfort med grønn-knapp-teknologi med nye, intelligente innstillinger, intuitivt brukergrensesnitt og nye funksjoner
  • Optimert energieffektivitet takket være EC-motorteknologi, innstillinger med en nøyaktighet på 0,1 m og indikering av aktuelt strømforbruk
  • Rask og enkel installasjon og problemfri utskifting takket være ny, optimert konstruksjon
  • Enklere vedlikehold og høyere driftssikkerhet på grunn av automatisk og manuelt utløst nystart eller utluftingsfunksjon
  • Høyeste drifts- og betjeningssikkerhet takket være utprøvd teknologi
Beskrivelse
Det synlige merket for den nye generasjonen av høyeffektive pumper for varme- og klimaanlegg i hus for én og to familier er den grønne betjeningsknappen som sammen med nye funksjoner står for maksimal komfort for oppstart og vedlikehold. Forhåndsinnstillinger for radiatorer eller gulvvarme – symbolisert med piktogrammer – sparer tid ved oppstart. Energieffektiviteten er forbedret ytterligere, strømforbruket er dermed enda lavere og enkelt å holde øye med. Og den kompakte konstruksjonen gjør pumpeutskifting enda enklere.

Konstruksjon
Våtløpersirkulasjonspumpe med gjengetilkobling, blokkeringsstrømsikker EC-motor og integrert elektronisk effektregulering.

Bruk
Vannbåren oppvarming (alle systemer), klimaanlegg, industrielle sirkulasjonsanlegg

Utrustning/funksjon
Driftsmodi
  • Konstanter differansetrykk
  • Variabelt differansetrykk
  • Konstant-turtall (3 reguleringskarakteristikker)
Manuelle funksjoner
  • Innstilling av driftstype etter bruk
  • Innstilling av pumpeeffekt (løftehøyde)
  • Innstilling av konstant-turtall
  • Luftefunksjon
  • Manuell nystart
Automatiske funksjoner
  • Trinnløs effektjustering tilpasset driftsmodusen
  • Automatiske nystart
Meldings- og indikeringsfunksjoner
  • Visning av effektforbruk i W
  • Visning av løftehøyden ved innstilling
  • Visning av feilmeldinger (feilkoder)
  • Visning av manuelt aktivert nystart- eller utluftingsfuksjon
Egenskaper
  • Nøkkelansats på pumpen
  • Elektro-hurtigtilkobling med Wilo-Connector
  • Luftefunksjon
  • Manuell nystart
  • Blokkerstrømsikker motor
  • Partikkelfilter
Leveringsomfang
  • Pumpe
  • Wilo-Connector
  • Tetninger
  • Monterings- og driftsveiledning
Tekniske spesifikasjoner
  • Væsketemperatur -10 °C til +95 °C
  • Nettilkobling 1~230 V, 50 Hz
  • Beskyttelsesklasse IPX2D
  • Gjengeanslutning Rp ½, Rp 1 og Rp 1¼
  • Maks. driftstrykk 10 bar
Materialer
  • Pumpehus: Grått støpejern (EN-GJL-200)
  • Løpehjul: Kunststoff (PP - 40% GF)
  • Pumpeaksel: Rustfritt stål
  • Lager: Metallbelagt kull
Drypplate 350x300 fritthengend
Artikkelnummer: 2835378
NRF-nummer: 9006655
Drypplate for avrenning av kondensvann
  • Produsert av rustfritt stål, SS2333
  • Påloddet bøssning (G 3/4” innv.) i messing, beregnet for tilslutning av dreneringsrør
  • Monteres mellom konsoll / fotplate og søyle
Unionskoppl. ansl. 32 (G 50 in
Artikkelnummer: 2835293
NRF-nummer: 9006683
Unioner leveres komplett i sett i pose med pakninger.
Avst.ventil, union ansl. 32 (G
Artikkelnummer: 2835296
NRF-nummer: 9004314
Avstegningsventiler leveres komplett i sett i pose med pakninger.
Connect-Module Yonos MAXO
Artikkelnummer: 2210108
NRF-nummer: 9006686

The Wilo-Connect module Yonos MAXO is a retrofittable plug-in module for Wilo-Yonos MAXO/Yonos MAXO-D/Yonos MAXO-Z pumps.
The Wilo-Connect module Yonos MAXO is installed on the electronic module of the pump at the position of the Wilo plug.

Utilisation of the Wilo-Connect moduleYonos MAXO dispenses with external contactors and other switchgears as well as the associated installation workload. The load of customer-side switchgears (relays) due to high starting currents is reduced to a minimum by the Connect module Yonos MAXO.

Equipment/function
  • Run signal display
  • SSM collective fault signal as potential-free NC contact
  • SBM collective run signal as potential-free NO contact
  • Overriding Off control input (External Off)
  • Integrated dual pump management with the functions:
  • Main/standby operation with runtime-dependent (24 h) switchover from main to standby pump
  • Fault-sensitive switchover to operational standby pump
